СКАБ 660КГнг(А)-HF-ХЛ фв

СКАБ 660КГнг(А)-HF-ХЛ Nx3эxSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Рабочая характеристика кабеля СКАБ 660КГнг(А)-HF-ХЛ фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно применять Кабель СКАБ 660КГнг(А)-HF-ХЛ фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В грунтах категории I — III

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

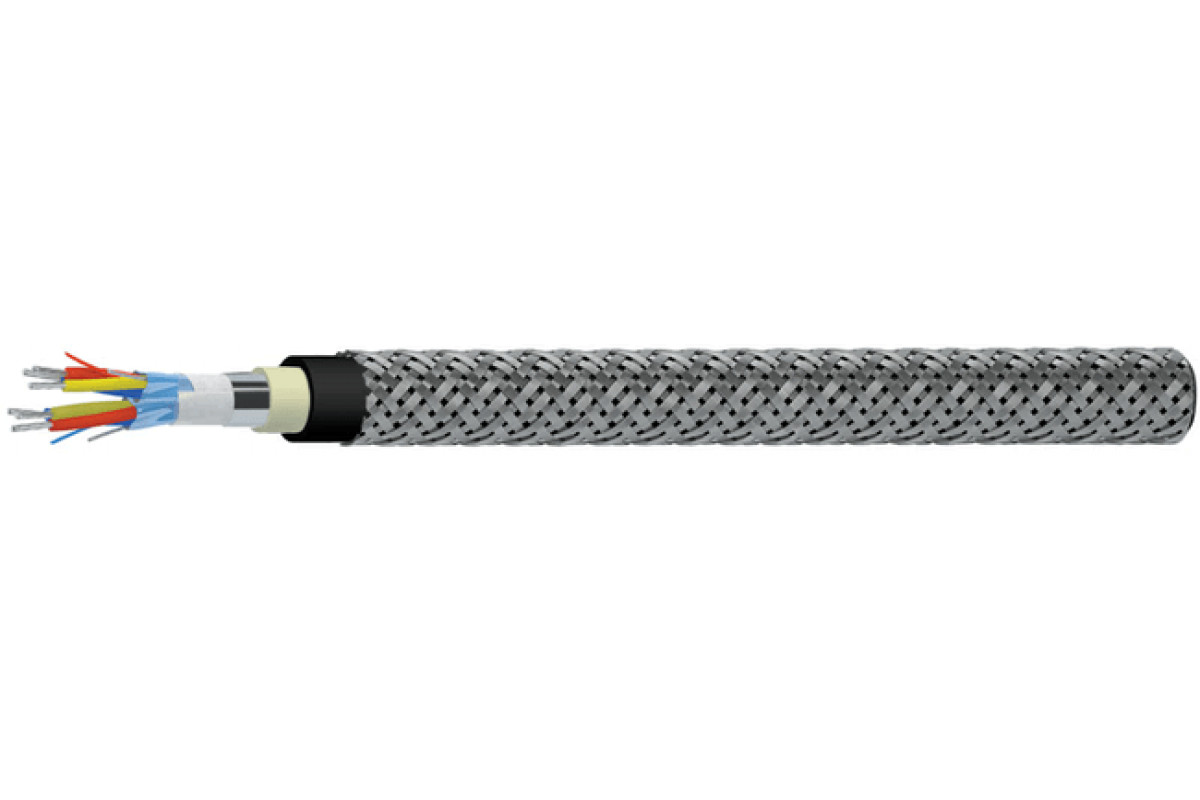

Конструкция Кабель СКАБ 660КГнг(А)-HF-ХЛ фв:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийные обязательства Кабель СКАБ 660КГнг(А)-HF-ХЛ фв:

кабелей СКАБ 660КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	19,2	20,6	21,4	22,7	24,5
3	19,4	20,9	21,8	23,1	25,1
4	21,4	22,4	23,4	24,9	27,6
5	22,9	24,1	25,2	27,4	29,9
6	24,5	26,4	27,6	29,5	32,2
7	24,5	26,4	27,6	29,5	32,2
8	26,7	28,1	29,4	31,5	34,5
10	30,4	32,2	33,8	36,9	41,4
12	31,2	33,1	34,7	38,8	42,5
14	32,6	34,6	36,8	40,6	44,6
16	34,2	36,8	39,5	42,6	46,8
20	38,8	41,2	43,3	46,7	52
24	42,6	45,3	48,2	52	57,4

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	382,9	441	473,4	538,2	636,2
3	424,7	493,7	536,5	623,4	751,5
4	509,5	572,9	629	731,5	928
5	579,9	653,8	723,2	874	1 078,7
6	651	762	842,3	994,2	1 232,7
7	687,2	807,7	897,2	1 066,9	1 335,4
8	782,9	893,7	993,6	1 185,8	1 490,2
10	938,4	1 075,9	1 200,3	1 474,9	2 005,2
12	1 029,4	1 186,4	1 331,2	1 783,4	2 236,3
14	1 132,6	1 309,9	1 515,8	1 972,7	2 502,8
16	1 239	1 477,5	1 805,4	2 175,4	2 766,9
20	1 636,6	1 888,3	2 126	2 578,5	3 356,3
24	1 875,4	2 178,4	2 510,5	3 048,4	3 910

Электрические параметры СКАБ 660КГнг(А)-HF-ХЛ фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	83,2	96,5	114,7	133,9	169,0	184,1	201,9	255,8	286,3	318,6	351,8	418,8	519,5
0,75	87,4	101,3	120,4	140,6	177,5	193,3	212,0	268,6	300,6	334,5	369,4	439,7	545,5
1,0	93,6	108,9	129,6	167,7	191,2	208,5	228,9	291,5	325,0	362,1	400,1	506,2	591,3
1,5	103,8	121,4	160,9	187,5	214,1	233,9	267,6	327,4	365,7	408,0	451,4	570,9	669,5
2,5	135,3	156,4	185,8	217,1	260,7	284,5	312,5	381,1	455,8	507,6	560,7	669,9	804,6

ТУ 16.К99-061-2013
