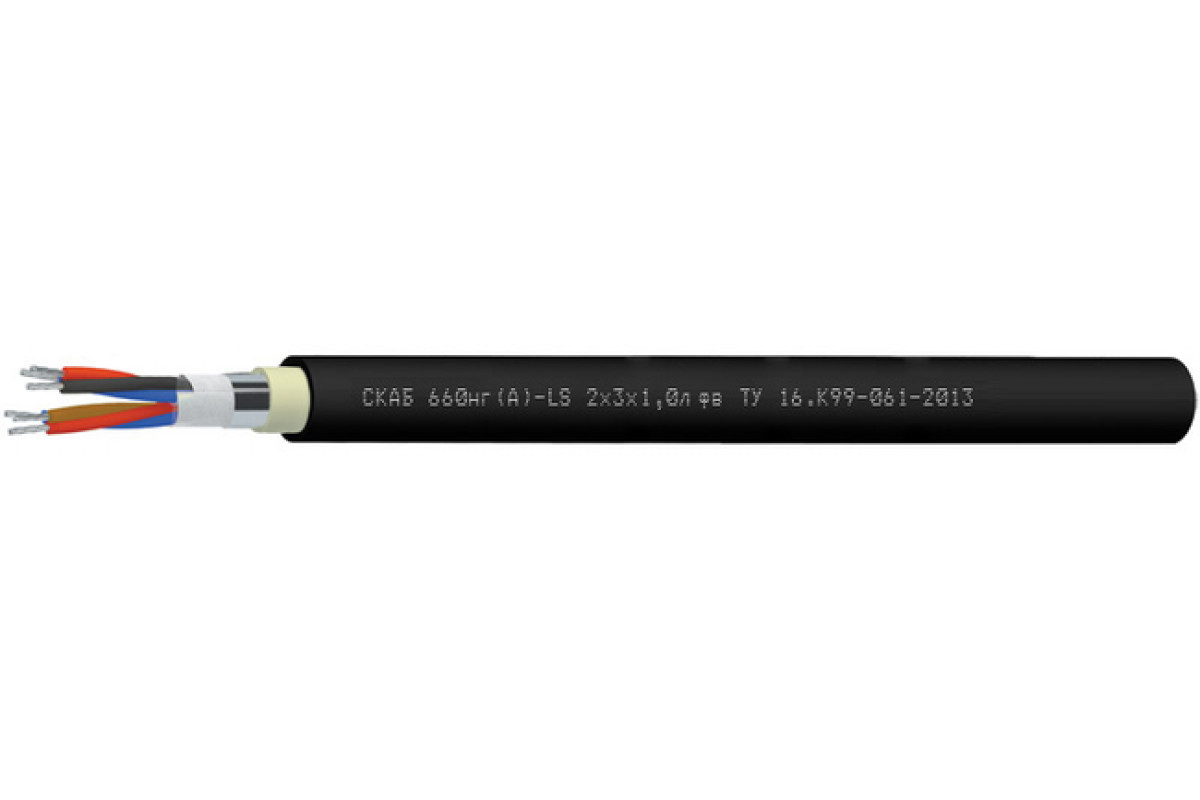

СКАБ 660нг(А)-LSл фв

СКАБ 660нг(А)-LS Nx3xSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки

Функциональное свойство кабеля СКАБ 660нг(А)-LSл фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для использования в качестве контрольных кабелей

Для использования в качестве инструментальных кабелей

Для цепей управления

Можно использовать Кабель СКАБ 660нг(А)-LSл фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-LSл фв:

Количество жил: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный срок надежности Кабель СКАБ 660нг(А)-LSл фв:

кабелей СКАБ 660нг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	11,4	11,9	12,3	12,9	13,8
2	17	17,9	18,7	20,5	22,3
3	17,1	18,1	19,4	20,8	22,8
4	18,4	20	20,9	22,5	25,2
5	20,4	21,6	22,6	24,9	27,3
6	21,8	23,2	24,9	26,8	29,5
7	21,8	23,2	24,9	26,8	29,5
8	23,3	25,3	26,6	28,7	31,7
10	27,3	29,1	30,6	33,2	37,3
12	28	29,9	31,5	34,2	38,4
14	29,3	31,3	33	36,3	40,3
16	30,7	32,9	34,7	38,2	42,5
20	33,7	36,6	38,7	42,1	47,4
24	37,7	40,4	42,7	47,1	52,5

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	152,1	168,1	182,9	210,1	253,3
2	264,6	296,5	326,2	400,9	489
3	297,6	339,8	398,8	473,6	593,4
4	346,8	419,8	471	566	744,3
5	418,5	484,1	546,1	686,5	875,8
6	472,2	549,2	647	785,1	1 008,5
7	502	588,1	695	850,4	1 103,4
8	555,7	678,6	772,8	949	1 236,1
10	698,7	821,5	938,4	1 157,3	1 552,2
12	770,9	913,2	1 049,2	1 304,7	1 762
14	852,6	1 015,2	1 171	1 501,2	1 986,5
16	936,8	1 120	1 295,8	1 666	2 215
20	1 106,8	1 368,6	1 586,6	1 998	2 723,2
24	1 323,7	1 593,3	1 852,4	2 389,9	3 201,8

Электрические параметры СКАБ 660нг(А)-LSл фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	51,2	86,1	99,3	117,2	151,1	171,4	186,4	204,1	257,5	287,8	320,0	353,0	419,4	519,4
0,75	53,8	90,4	104,3	123,1	158,7	180,0	195,7	214,3	270,4	302,2	336,0	370,6	440,4	545,4
1,0	57,0	96,6	111,8	132,4	170,5	193,7	211,0	231,2	293,3	326,6	363,5	401,3	506,8	591,1
1,5	62,3	106,8	124,3	163,9	190,3	226,4	246,4	269,9	329,2	367,3	409,4	481,4	573,4	667,5
2,5	70,2	138,5	159,6	188,8	229,9	263,3	287,0	314,9	382,9	457,5	509,0	561,9	670,5	804,4

ТУ 16.К99-061-2013
