СКАБ 250нг(А)-LSл фв

СКАБ 250нг(А)-LS NxSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки

Целевая характеристика кабеля СКАБ 250нг(А)-LSл фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Можно эксплуатировать Кабель СКАБ 250нг(А)-LSл фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

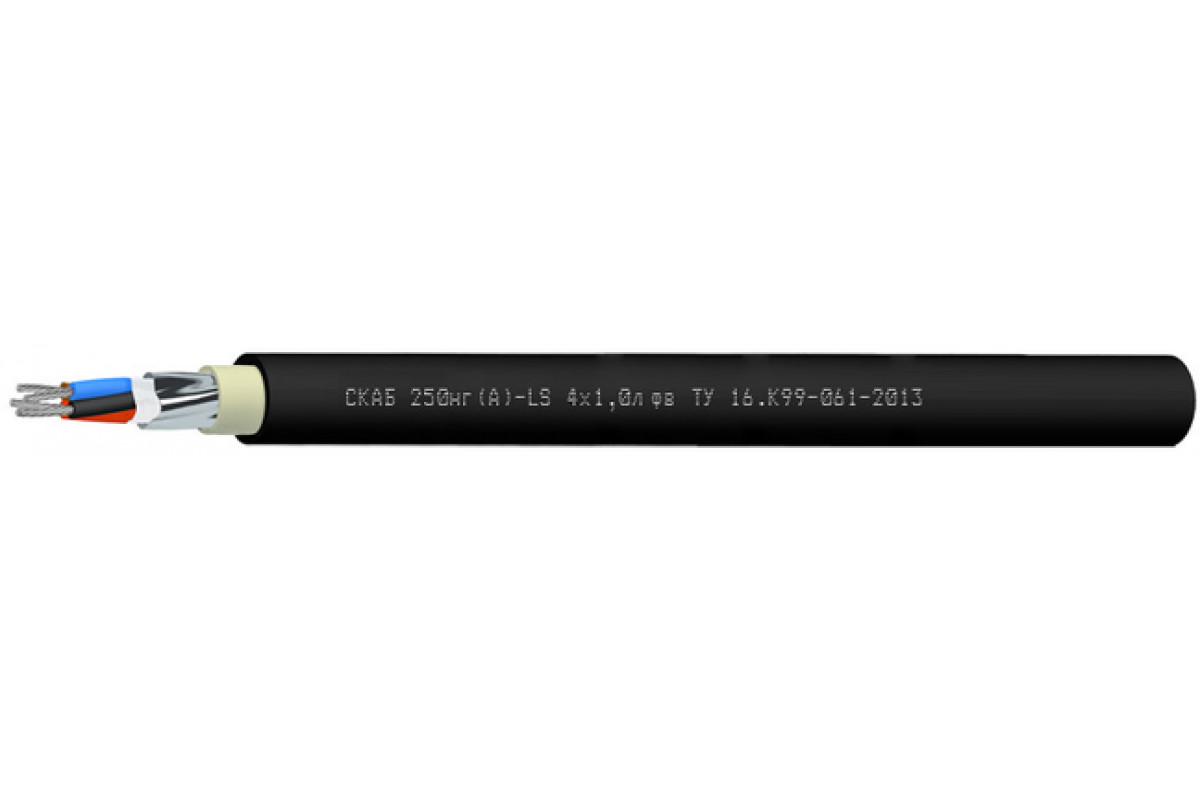

Конструкция Кабель СКАБ 250нг(А)-LSл фв:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Период гарантии Кабель СКАБ 250нг(А)-LSл фв:

кабелей СКАБ 250нг(А)-LS
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	11,1	11,6	12	12,7	13,8
5	12,2	12,8	13,3	14,1	15,2
6	12,2	12,8	13,4	14,3	15,5
7	12,2	12,8	13,4	14,3	15,5
8	12,8	13,5	14,1	15	16,4
10	14,1	14,9	15,7	16,9	18,5
12	14,4	15,3	16	17,2	19,5
14	14,9	15,8	16,6	17,9	20,3
19	16	17,1	18	20	22,1
24	17,9	19,7	20,7	22,5	25,6
27	18,2	20	21,1	22,9	26
30	18,7	20,5	21,7	23,6	26,8
37	20,3	21,8	23	25,6	28,6

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	148,7	167,8	185,8	218,9	272
5	176,3	199,5	221,3	261,7	326,6
6	181,6	208,4	233,6	280,5	356,2
7	189,6	219,2	247,3	299,8	384,9
8	206,2	239,6	271,4	330,8	427,3
10	242,3	283,7	323	396,7	516,5
12	262,6	310,2	355,6	441	600,1
14	286	340,2	392	489,7	670,2
19	342,9	413,2	480,9	628,9	842,3
24	411,5	519	604,8	767	1 060,1
27	439,8	556,6	651,4	831	1 154
30	471,2	598	702,1	899,6	1 253,5
37	564,2	694,1	819,9	1 084,8	1 484,9

Электрические параметры СКАБ 250нг(А)-LSл фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	38,8	43,8	48,8	52,2	56,5	67,2	73,7	81,0	98,9	119,9	129,0	155,0	180,0
0,75	40,7	46,0	51,2	54,8	59,3	70,6	77,4	85,1	103,8	125,9	135,4	162,8	189,0
1,0	43,6	49,4	55,2	59,2	64,1	76,6	84,1	92,5	113,2	154,8	165,7	177,8	206,7
1,5	48,6	55,2	61,9	66,5	72,1	86,5	95,2	105,0	128,9	176,1	188,7	202,7	236,2
2,5	55,9	63,9	71,9	77,4	84,2	101,4	111,8	140,5	171,1	230,2	246,0	263,7	307,3

ТУ 16.К99-061-2013
