СКАБ 660Кнг(А)-FRHF-ХЛл ф

СКАБ 660Кнг(А)-FRHF-ХЛ NxSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Оперативная цель кабеля СКАБ 660Кнг(А)-FRHF-ХЛл ф

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается эксплуатировать Кабель СКАБ 660Кнг(А)-FRHF-ХЛл ф:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

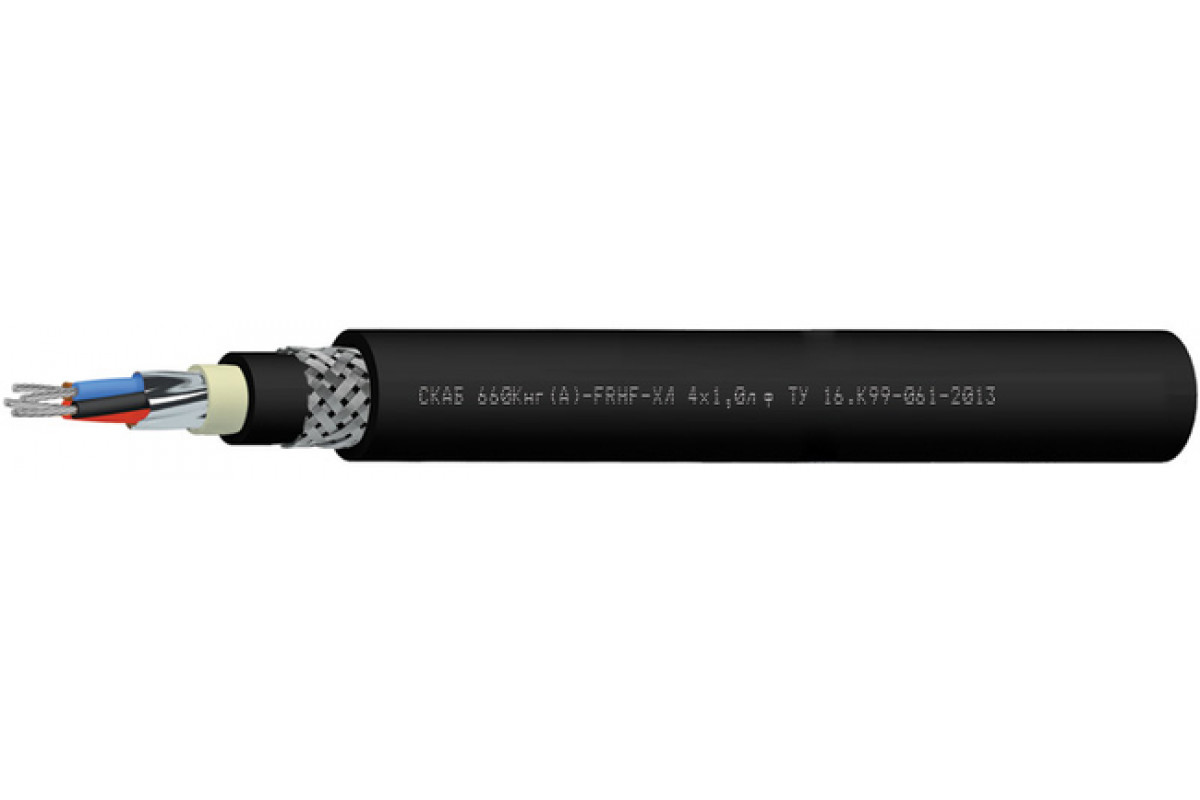

Конструкция Кабель СКАБ 660Кнг(А)-FRHF-ХЛл ф:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок службы Кабель СКАБ 660Кнг(А)-FRHF-ХЛл ф:

кабелей СКАБ 660Кнг(А)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	17,8	18,3	19,5	18,8	20,5
5	18,7	19,2	20,5	19,7	21,7
6	19,6	20,2	21,6	20,7	22,9
7	19,6	20,2	21,6	20,7	22,9
8	20,4	21,1	22,7	21,7	25
10	22,5	23,3	26,1	24,9	27,8
12	22,9	24,3	26,6	25,4	28,4
14	23,6	25,5	27,6	26,3	29,4
19	26,3	27,3	30,2	28,2	32,3
24	29,2	30,9	33,8	32	37,1
27	29,6	31,4	34,7	32,5	37,7
30	30,3	32,2	35,7	33,3	38,8
37	32,1	34	37,8	35,7	42,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	394,9	424,4	494,1	449,4	564,8
5	433,4	465,7	551,8	496,7	636,3
6	471,2	508,4	608,3	543,5	707,3
7	485,2	525,8	635,2	564,1	744,7
8	521,8	571,8	691,9	615	864,4
10	610	666,2	868,3	768,8	1 019,8
12	650,3	740,2	938,5	824,9	1 115,7
14	699	821,6	1 021,4	891,8	1 221,1
19	867,7	964,7	1 246,2	1 054,6	1 513,4
24	1 024,6	1 175,6	1 492	1 288,3	1 894,7
27	1 077,9	1 240,6	1 626,8	1 364,1	2 024,1
30	1 144,1	1 319,5	1 736,2	1 454,9	2 176
37	1 294,1	1 496,3	1 989,7	1 694,4	2 704,8

Электрические параметры СКАБ 660Кнг(А)-FRHF-ХЛл ф

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	166,2	182,4	198,5	207,7	220,4	256,1	318,0	340,1	393,0	492,0	515,9	547,8	615,0
0,75	174,5	191,5	208,4	218,1	231,4	268,9	333,9	357,1	412,6	516,6	541,7	575,2	645,7
1,0	181,6	199,7	217,8	228,2	242,5	330,4	350,4	375,3	434,9	545,1	575,4	607,8	683,5
1,5	193,5	213,5	233,5	245,1	260,9	355,6	377,9	405,6	502,0	595,8	626,0	662,1	746,6
2,5	211,3	234,1	257,0	270,4	336,9	393,4	419,1	481,0	563,3	674,7	709,8	751,5	935,0

ТУ 16.К99-061-2013
