СКАБ 660КГУнг(С)-FRHF-ХЛл ф

Код товара: 1749

Доступность: На складе

Описание

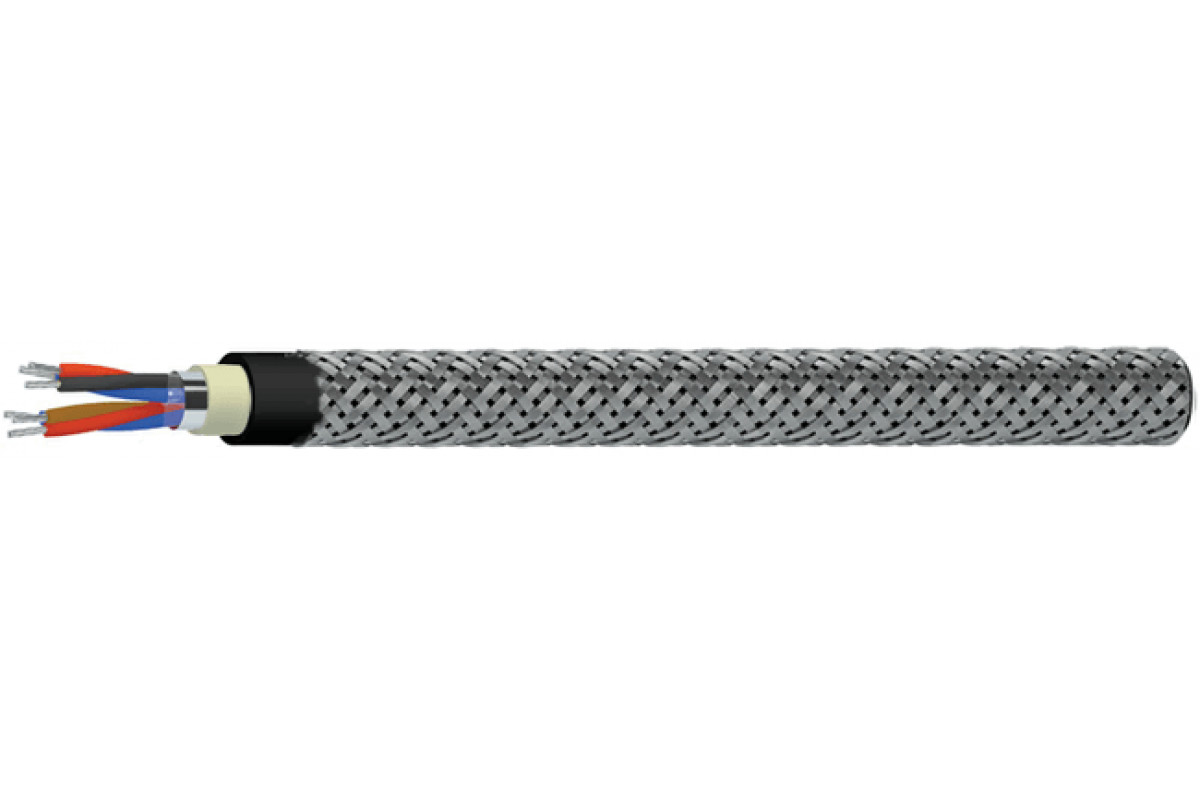

СКАБ 660КГУнг(С)-FRHF-ХЛ Nx3xSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Эксплуатационная задача кабеля СКАБ 660КГУнг(С)-FRHF-ХЛл ф

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается задействовать Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл ф:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл ф:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка:троечная
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок сохранения свойств Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл ф:

кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	13,5	13,9	14,3	15	15,9
2	19,7	21,1	21,9	23,2	25
3	21,2	22,1	23	24,3	26,8
4	22,8	23,9	24,8	26,9	29
5	24,6	26,3	27,3	29,1	31,5
6	27	28,3	29,5	31,4	34,1
7	27	28,3	29,5	31,4	34,1
8	28,8	30,3	31,6	33,7	37,2
10	33,2	35	37	40,5	44,1
12	34,1	36	39	41,7	45,4
14	35,7	39,1	40,8	43,7	48,2
16	39	41,1	42,9	45,9	50,7
20	42,7	45,1	47,1	51,1	55,8
24	47,1	50,3	52,6	56,5	62,4

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	221,9	240,7	258,7	289,1	336,6
2	379,3	435,5	466,6	527	626,1
3	452,4	502,6	546,6	630,5	785,8
4	521,9	584,8	642	770,8	937,5
5	598	695,2	765,1	891,8	1 096,7
6	695,8	785,1	868	1 017,1	1 256,2
7	737	833,2	925,7	1 093,1	1 362,9
8	814	920,4	1 025,7	1 217,2	1 557
10	980,2	1 116,5	1 277,3	1 658,1	2 061
12	1 076,3	1 230,5	1 554,7	1 846,8	2 310,1
14	1 185,4	1 538,9	1 718,2	2 040,2	2 618,9
16	1 475	1 685,4	1 882,6	2 255,8	2 894,4
20	1 722,5	1 985,3	2 224,6	2 724,9	3 456,6
24	1 989,7	2 333,5	2 623,1	3 173,4	4 103

Электрические параметры СКАБ 660КГУнг(С)-FRHF-ХЛл ф

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
