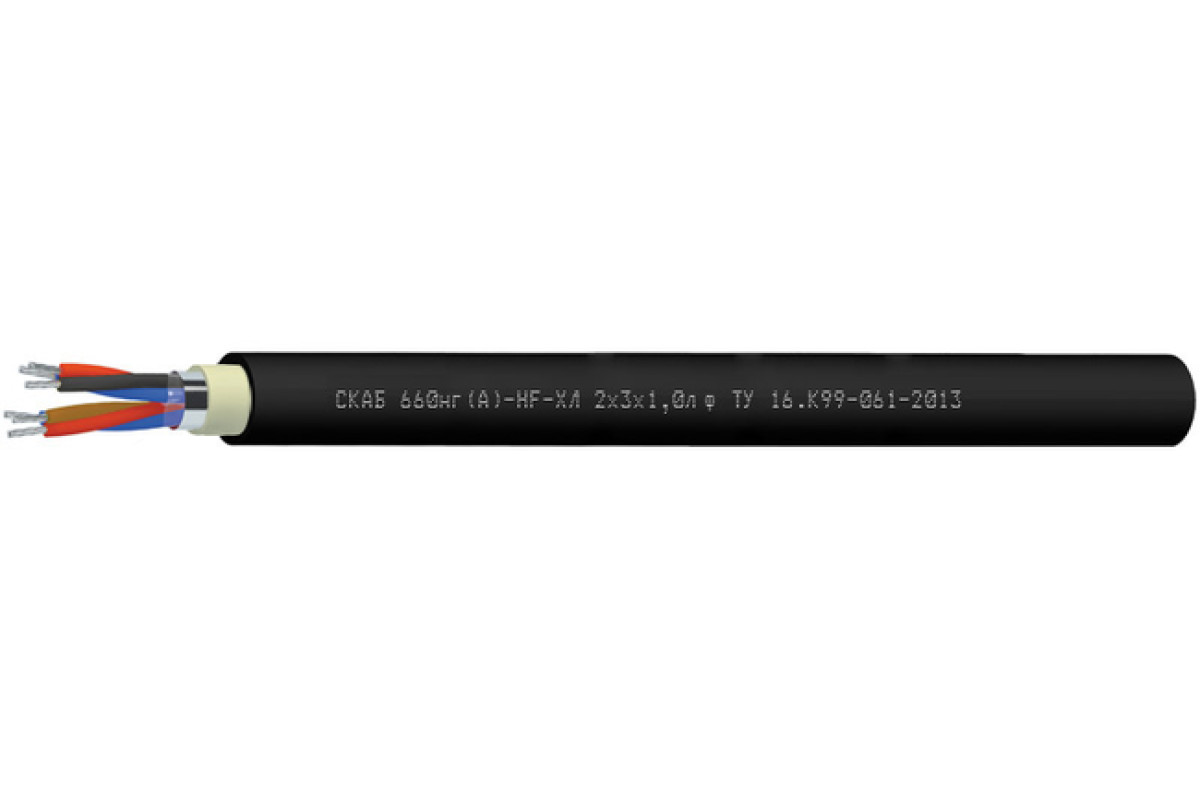

СКАБ 660нг(А)-HF-ХЛл ф

СКАБ 660нг(А)-HF-ХЛ Nx3xSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки

Техническое назначение кабеля СКАБ 660нг(А)-HF-ХЛл ф

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно применять Кабель СКАБ 660нг(А)-HF-ХЛл ф:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-HF-ХЛл ф:

Количество жил: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм2
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок надежности Кабель СКАБ 660нг(А)-HF-ХЛл ф:

кабелей СКАБ 660нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	10,8	11,3	11,7	12,3	13,2
2	15,8	16,7	17,5	19,3	21,1
3	16,5	17,5	18,3	20,2	22,2
4	17,8	19,4	20,3	21,9	24,1
5	19,8	21	22	23,8	26,7
6	21,2	22,6	23,8	26,2	28,9
7	21,2	22,6	23,8	26,2	28,9
8	22,7	24,7	26	28,1	31,1
10	26,7	28,5	30	32,6	36,7
12	27,4	29,3	30,9	33,6	37,8
14	28,7	30,7	32,4	35,7	39,7
16	30,1	32,3	34,1	37,6	41,9
20	33,1	36	38,1	41,5	46,8
24	37,1	39,8	42,1	46,5	51,9

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	134	149,3	163,6	189,8	231,4
2	230,9	261,4	289,9	360,4	445,5
3	270,3	310,9	349,2	439,3	555,7
4	317,2	386,7	436,3	528,5	677,8
5	384,6	448	508,2	620,6	828,4
6	435,7	510,2	581	738,4	956,9
7	465	548,6	628,4	803,2	1 051
8	516	634,1	725,9	898,1	1 179,5
10	650,7	770	884	1 098	1 483,3
12	720,9	859,5	992,4	1 242,6	1 689,8
14	799,6	958,3	1 110,7	1 432,6	1 909,7
16	880,7	1 059,6	1 231,7	1 593,1	2 133,3
20	1 044,3	1 298,4	1 512,1	1 916,3	2 628
24	1 251,2	1 514,9	1 769,1	2 295	3 094,9

Электрические параметры СКАБ 660нг(А)-HF-ХЛл ф

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	51,2	86,1	99,3	117,2	151,1	171,4	186,4	204,1	257,5	287,8	320,0	353,0	419,4	519,4
0,75	53,8	90,4	104,3	123,1	158,7	180,0	195,7	214,3	270,4	302,2	336,0	370,6	440,4	545,4
1,0	57,0	96,6	111,8	132,4	170,5	193,7	211,0	231,2	293,3	326,6	363,5	401,3	506,8	591,1
1,5	62,3	106,8	124,3	163,9	190,3	226,4	246,4	269,9	329,2	367,3	409,4	481,4	573,4	667,5
2,5	70,2	138,5	159,6	188,8	229,9	263,3	287,0	314,9	382,9	457,5	509,0	561,9	670,5	804,4

ТУ 16.К99-061-2013
