СКАБ 250нг(А)-HF-ХЛл ф

Код товара: 1624

Доступность: На складе

Описание

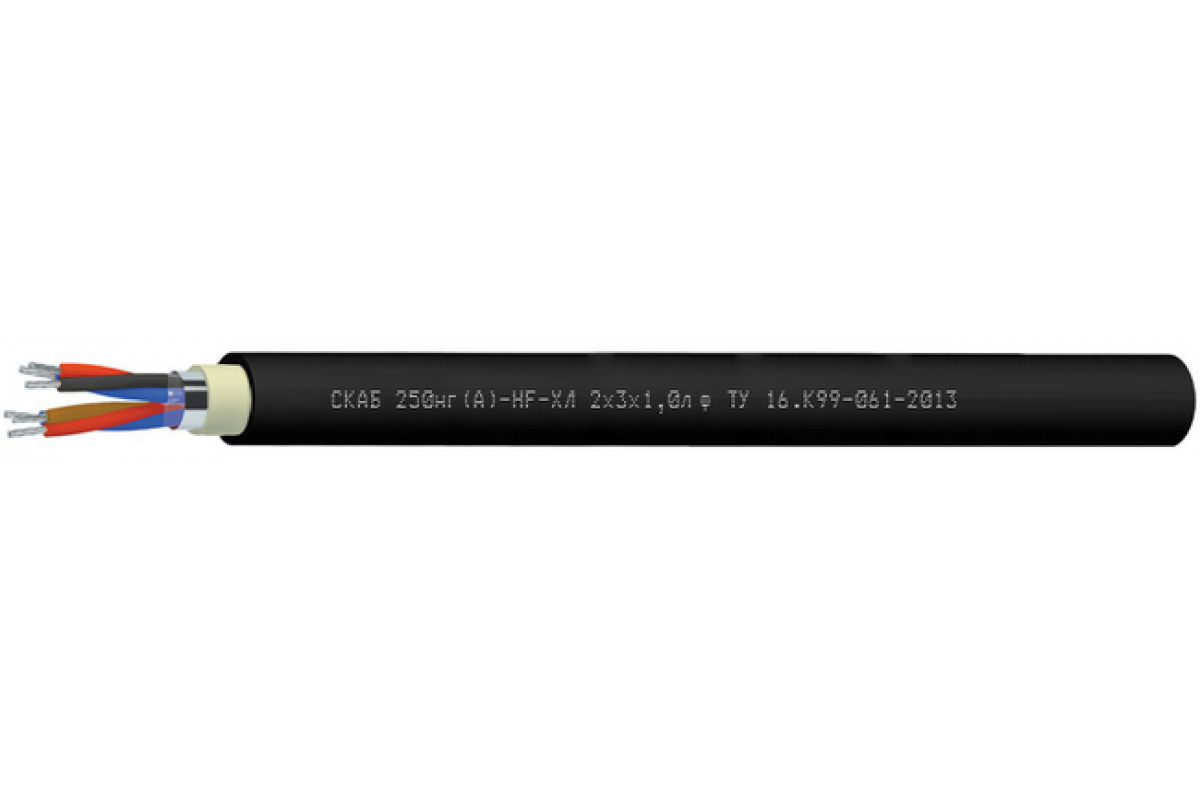

СКАБ 250нг(А)-HF-ХЛ Nx3xSл ф – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки

Функциональная роль кабеля СКАБ 250нг(А)-HF-ХЛл ф

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Можно эксплуатировать Кабель СКАБ 250нг(А)-HF-ХЛл ф:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-HF-ХЛл ф:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок применения Кабель СКАБ 250нг(А)-HF-ХЛл ф:

кабелей СКАБ 250нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	10	10,4	10,8	11,5	12,4
2	14,1	15	15,7	17	19,3
3	14,7	15,7	16,5	17,9	20,3
4	15,7	16,8	17,8	19,8	22
5	16,9	18,1	19,7	21,4	23,9
6	18,2	20	21,2	23,1	26,3
7	18,2	20	21,2	23,1	26,3
8	19,9	21,4	22,6	25,3	28,3
10	22,7	25	26,6	29,2	32,8
12	23,4	25,7	27,3	30	33,8
14	24,9	26,9	28,6	31,5	35,9
16	26,1	28,2	30	33,1	37,8
20	28,6	30,9	33	36,9	41,7
24	31,4	34,1	36,9	40,8	46,7

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	116,4	131,1	144,8	170,1	210,6
2	195,5	224,9	252,4	303,1	402,2
3	227,3	266,1	302,9	371,3	501,5
4	265,2	314,1	360,7	466,6	611,2
5	304,7	363,9	439,1	547,2	723,7
6	344,8	433,3	501,1	628,5	862,2
7	368,2	465,2	541,5	685,4	947,3
8	427	517	603,5	790,7	1 062,7
10	515,7	651	759,9	965,5	1 303,6
12	571,4	725,5	852,2	1 092,3	1 488,9
14	657,3	807,7	953	1 228,7	1 719,8
16	722,6	892,1	1 056,1	1 367,8	1 921,1
20	854,5	1 062,2	1 263,7	1 683	2 325,9
24	992,7	1 239,5	1 514,6	1 975,4	2 786,5

Электрические параметры СКАБ 250нг(А)-HF-ХЛл ф

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	34,1	57,5	65,9	77,7	90,2	102,7	112,1	139,1	168,4	187,0	207,7	251,1	297,8	346,9
0,75	35,8	60,4	69,2	81,6	94,7	107,8	117,7	146,1	176,8	196,4	218,1	263,7	312,7	364,2
1,0	38,3	65,2	75,0	88,6	103,0	117,5	145,6	159,2	193,0	237,1	262,3	289,6	342,2	398,9
1,5	42,4	73,1	84,6	100,3	134,0	152,2	165,3	181,0	245,4	271,3	300,4	330,5	391,3	492,0
2,5	48,6	85,1	99,0	135,4	157,2	179,0	217,2	237,3	289,2	320,5	355,7	391,9	502,9	586,0
