СКАБ 250КГнг(А)-FRLSл о

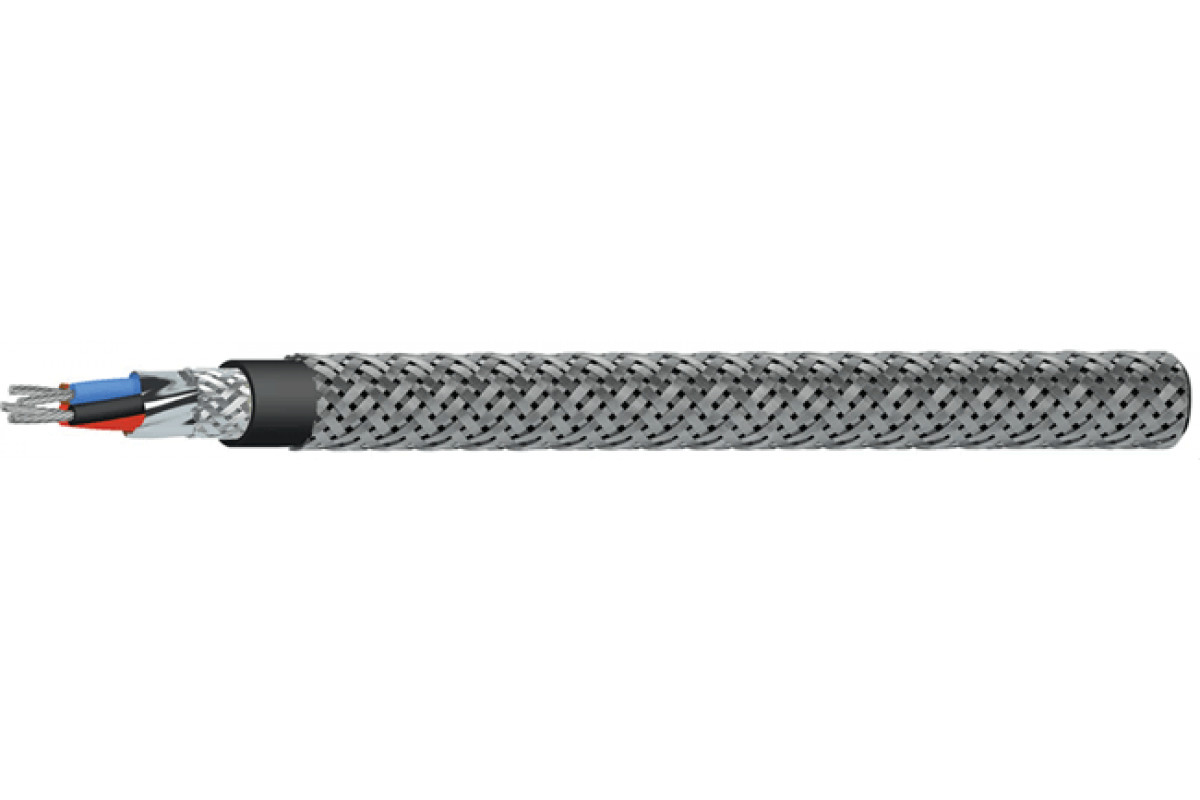

СКАБ 250КГнг(А)-FRLS NxSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Эксплуатационная цель кабеля СКАБ 250КГнг(А)-FRLSл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено использовать Кабель СКАБ 250КГнг(А)-FRLSл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

На атомных станциях

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250КГнг(А)-FRLSл о:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок безотказной работы Кабель СКАБ 250КГнг(А)-FRLSл о:

кабелей СКАБ 250КГнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	11,5	12	12,4	13,1	14,1
5	12,1	12,7	13,2	14	15,1
6	12,8	13,5	14	14,9	16,2
7	12,8	13,5	14	14,9	16,2
8	13,5	14,2	14,8	15,8	17,2
10	15,1	16	16,7	17,9	19,6
12	15,5	16,3	17,1	18,3	20,6
14	16,1	17	17,8	19,1	21,5
19	17,4	18,5	19,4	21,4	23,5
24	19,7	21,5	22,6	24,4	27,6
27	20,6	21,9	23	24,8	28,1
30	21,2	22,5	23,7	26,3	29
37	22,5	24	25,3	28,1	31

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	176,1	196,2	216,2	251,4	305,7
5	196,2	222,1	245	286,4	356,4
6	216,8	246,6	273,7	324,3	403,4
7	228,1	259,7	289,9	346,3	435,3
8	248,7	286,3	320,6	384,4	485,1
10	296,7	339,4	383,7	462,2	588,5
12	322,9	371,9	422,9	514,1	681,2
14	351,6	411,9	466,6	569,4	762
19	425,3	499	575,2	730,2	955
24	513,2	627,9	722,7	893,9	1 223,2
27	572,2	674,9	776,9	969,3	1 328,9
30	612,8	725,9	838,1	1 096,6	1 441,3
37	706,6	844,7	981,3	1 285,9	1 706,5

Электрические параметры СКАБ 250КГнг(А)-FRLSл о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	47,2	53,5	59,9	64,3	69,6	83,2	91,5	101,0	123,8	168,7	180,8	194,2	247,3
0,75	49,6	56,2	62,9	67,5	73,1	87,4	96,1	106,0	130,0	177,1	189,8	203,9	259,7
1,0	52,8	60,0	67,2	72,2	78,4	93,9	103,4	114,2	157,8	191,1	205,1	220,5	280,7
1,5	58,0	66,2	74,4	80,2	87,1	104,7	115,6	144,9	176,7	236,9	253,3	271,7	317,0
2,5	66,0	75,6	85,2	92,0	100,3	138,5	152,0	167,4	205,0	276,0	295,6	317,4	369,3

ТУ 16.К99-061-2013
