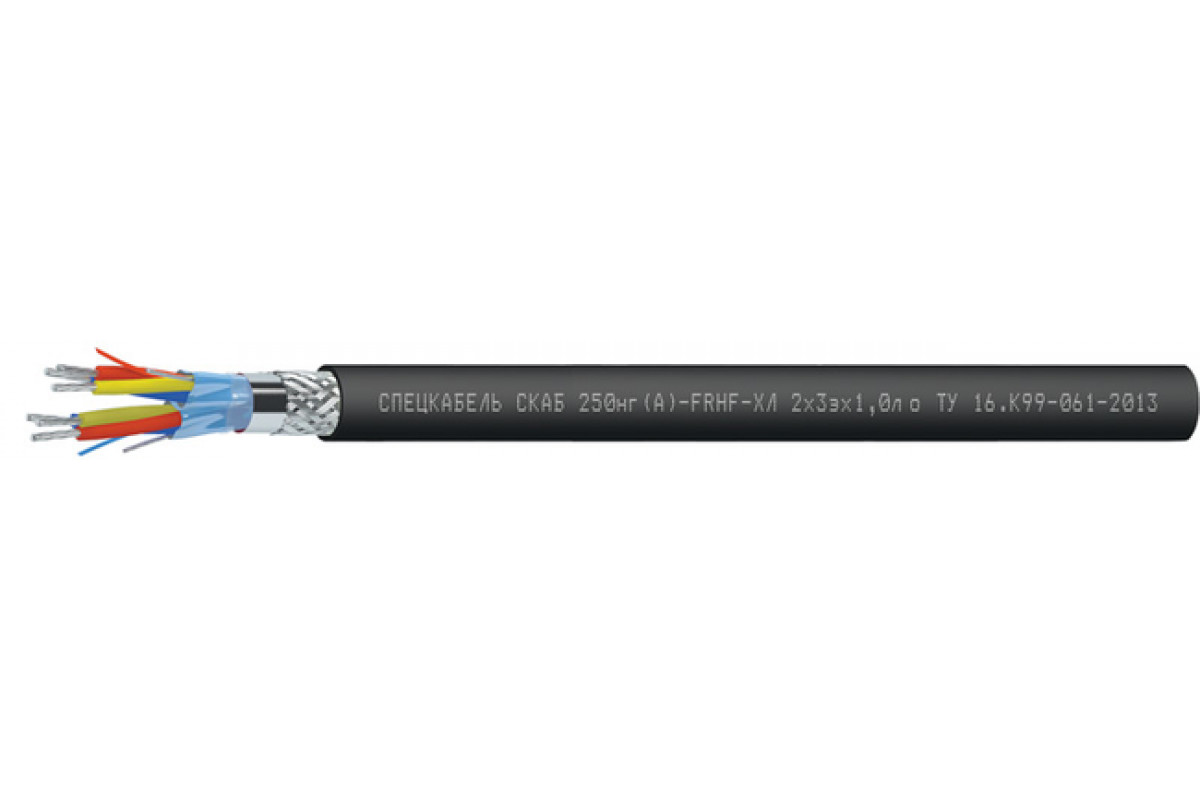

СКАБ 250нг(А)-FRHF-ХЛ о

СКАБ 250нг(А)-FRHF-ХЛ Nx3эхSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие

Функциональность кабеля СКАБ 250нг(А)-FRHF-ХЛ о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Разрешено эксплуатировать Кабель СКАБ 250нг(А)-FRHF-ХЛ о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-FRHF-ХЛ о:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Период гарантии Кабель СКАБ 250нг(А)-FRHF-ХЛ о:

кабелей СКАБ 250нг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	16,6	17,5	18,2	20	21,8
3	16,8	17,7	18,6	20,5	22,4
4	18,2	19,8	20,7	22,3	25,2
5	20,2	21,5	22,5	24,7	27,4
6	21,9	23,2	24,9	27	29,7
7	21,9	23,2	24,9	27	29,7
8	23,5	25,7	27	29,1	32,1
10	28	29,8	31,3	33,9	38
12	28,8	30,7	32,3	35,4	39,2
14	30,2	32,2	33,9	37,2	41,5
16	31,8	33,9	36,2	39,2	43,7
20	35,5	37,9	39,9	43,6	48,9
24	39,3	42,2	44,6	48,9	54,4

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	224,3	252,4	279,6	348,6	430,1
3	263,6	302,9	338,6	426,8	541
4	314,5	383,2	429,9	521,3	709,5
5	385,2	448,5	506,8	639,3	841,8
6	441	515,1	606,4	758,9	976
7	476	559,4	659,8	829,9	1 076,7
8	530,8	669,1	758,5	932,8	1 211,3
10	695,9	815,7	928,7	1 141,4	1 527,6
12	777,2	918,3	1 047,4	1 333,4	1 745,3
14	867,3	1 027,6	1 178,9	1 504	2 019
16	960,6	1 139,8	1 346,5	1 673,9	2 255,5
20	1 179,9	1 405,2	1 616,2	2 063,3	2 781,8
24	1 379,6	1 683,8	1 938,7	2 473,1	3 276,8

Электрические параметры СКАБ 250нг(А)-FRHF-ХЛ о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	67,9	79,0	94,1	110,1	143,5	156,3	171,4	231,4	257,7	285,8	314,8	373,2	469,5
0,75	71,3	82,9	98,8	115,6	150,7	164,1	180,0	243,0	270,6	300,1	330,5	391,9	493,0
1,0	76,4	89,1	106,4	142,5	162,4	177,1	194,3	263,5	292,2	324,4	357,6	457,6	533,6
1,5	84,9	99,5	136,7	159,3	181,9	220,9	241,7	295,4	328,2	365,0	402,8	515,1	603,4
2,5	115,2	133,0	157,9	206,8	236,8	257,3	281,9	343,3	415,2	460,5	507,1	603,3	751,7

ТУ 16.К99-061-2013
