СКАБ 250нг(А)-FRLS о

Код товара: 1381

Доступность: На складе

Описание

СКАБ 250нг(А)-FRLS Nx2эхSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие

Оперативная цель кабеля СКАБ 250нг(А)-FRLS о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Разрешено задействовать Кабель СКАБ 250нг(А)-FRLS о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

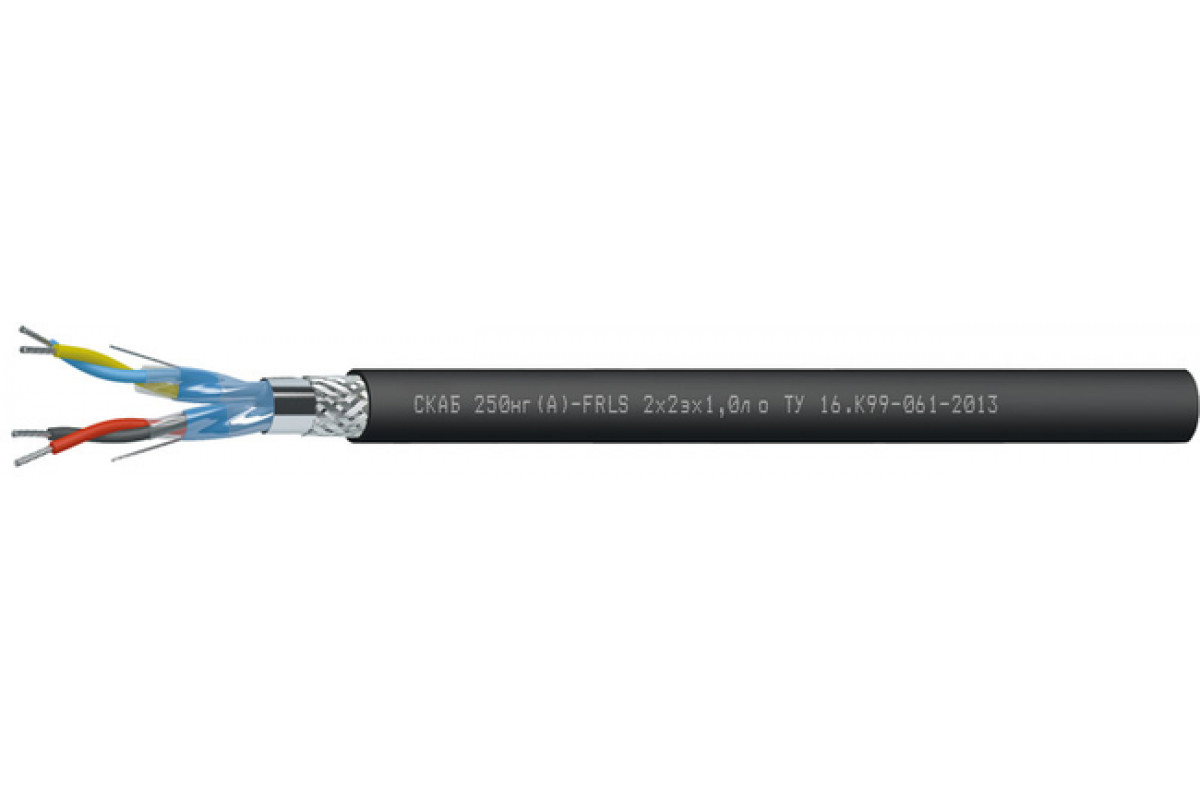

Конструкция Кабель СКАБ 250нг(А)-FRLS о:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный срок сохранения функциональности Кабель СКАБ 250нг(А)-FRLS о:

кабелей СКАБ 250нг(А)-FRLS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	14,7	15,5	16,2	17,4	19,6
3	15,4	16,3	17,1	18,4	20,7
4	16,7	17,8	18,6	20,6	22,6
5	18,2	19,8	20,8	22,4	25,4
6	20,2	21,5	22,6	25,1	27,6
7	20,2	21,5	22,6	25,1	27,6
8	21,7	23,1	25	27	29,8
10	26	27,7	29,1	31,5	35,4
12	26,8	28,5	30	32,5	36,5
14	28,1	29,9	31,5	34,2	38,4
16	29,5	31,5	33,2	36,5	40,7
20	32,6	35,3	37,2	40,6	45,1
24	36,6	39,4	41,6	45,2	50,7

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	180,8	202,9	223	259,3	338
3	214,2	243,5	270,7	319,7	419,4
4	254,7	290,9	325,5	408	512,7
5	296,8	360,2	402,7	479,7	651,5
6	358,5	411,7	461,2	599,1	752,2
7	384,2	443,7	499,3	649,1	822,2
8	428	495,1	603,6	726,1	921
10	567,9	654,1	736,2	886,3	1 167
12	629,6	729,2	822,9	998	1 324,6
14	700,3	812,4	922,1	1 122,5	1 493,9
16	770,8	897,8	1 021	1 285,4	1 703,8
20	916,9	1 105,3	1 257	1 585,7	2 049,5
24	1 102,9	1 330,8	1 512,9	1 854,7	2 462,3

Электрические параметры СКАБ 250нг(А)-FRLS о

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	150
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число пар
Ном. сеч. жил, мм²	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	58,3	65,8	77,1	89,3	118,0	127,1	138,5	189,2	207,0	229,0	250,5	294,0	341,7
0,75	61,2	69,1	81,0	93,8	123,9	133,5	145,4	198,7	217,3	240,4	263,0	308,7	358,8
1,0	65,3	74,1	87,0	100,9	133,1	143,6	156,5	213,6	235,4	259,1	283,6	333,4	422,7
1,5	72,3	82,3	97,0	131,0	148,4	160,3	175,0	239,9	263,2	290,1	318,1	408,5	474,4
2,5	82,7	111,6	130,4	150,9	194,2	209,0	228,9	277,3	305,0	369,4	404,1	474,5	597,7

ТУ 16.К99-061-2013
