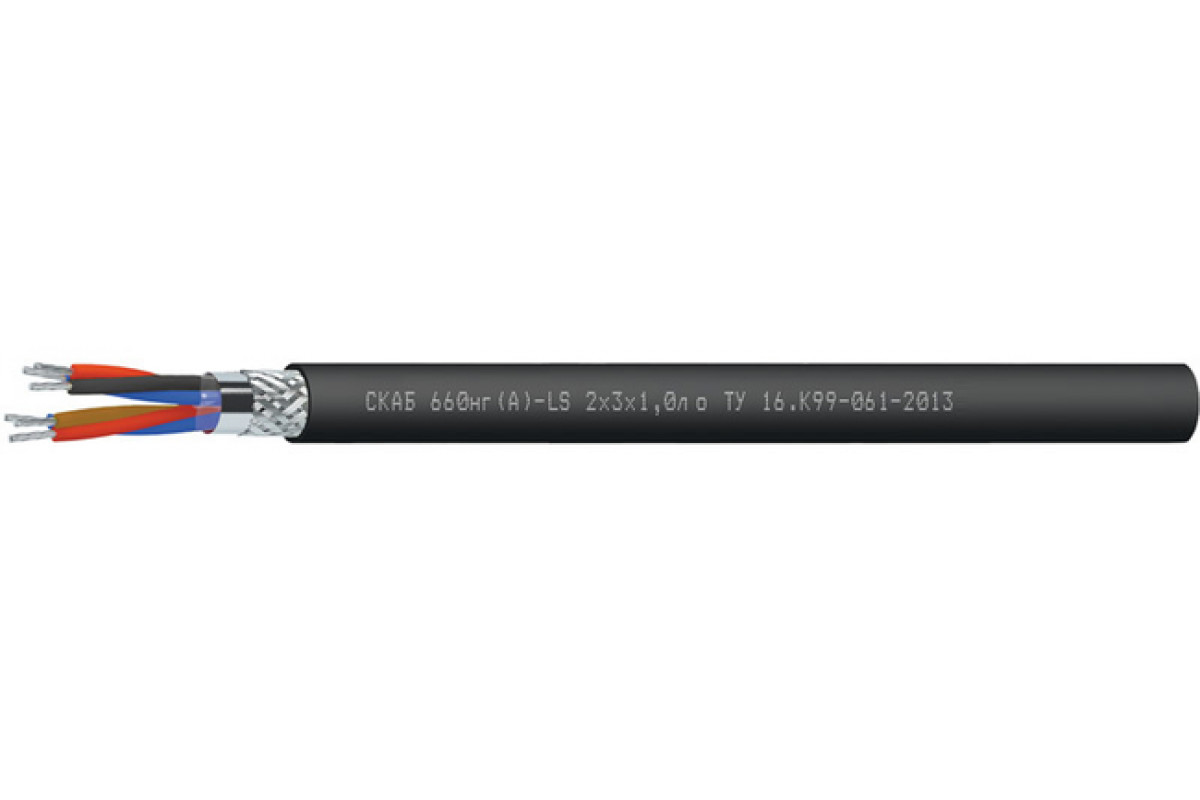

СКАБ 660нг(А)-LSл о

Код товара: 1350

Доступность: На складе

Описание

СКАБ 660нг(А)-LS Nx3xSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки

Применение кабеля СКАБ 660нг(А)-LSл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для использования в качестве контрольных кабелей

Для использования в качестве инструментальных кабелей

Для цепей управления

Возможно использовать Кабель СКАБ 660нг(А)-LSл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660нг(А)-LSл о:

Количество жил: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: троечная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийные обязательства Кабель СКАБ 660нг(А)-LSл о:

кабелей СКАБ 660нг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	9,5	10	10,4	11	11,9
2	14,5	15,4	16,1	17,4	19,7
3	15,2	16,2	17	18,4	20,8
4	16,5	17,6	18,5	20,6	22,7
5	17,9	19,6	20,7	22,4	25,6
6	19,9	21,3	22,4	25,1	27,8
7	19,9	21,3	22,4	25,1	27,8
8	21,4	22,9	24,9	27	30
10	25,6	27,4	28,9	31,5	35,6
12	26,3	28,2	29,8	32,5	36,7
14	27,6	29,6	31,3	34,1	38,6
16	29	31,2	33	36,5	41
20	32	34,4	37	40,6	45,9
24	36	38,7	41,3	45,1	51,1

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	117,3	130,3	130,3	154,9	194,3
2	215,3	257,6	257,6	290,1	389,6
3	262,9	315,6	315,6	365,8	496,1
4	317,2	381,8	381,8	469,6	614,1
5	392,5	449,7	449,7	558	780,2
6	450,9	517,3	517,3	691	903,7
7	489,8	565,2	565,2	756,3	998,5
8	548,3	678,6	678,6	848,6	1 123,4
10	718,9	830,3	830,3	1 042,4	1 422,2
12	809,1	938,4	938,4	1 184,6	1 626,6
14	905,5	1 054,9	1 054,9	1 337,9	1 845,9
16	1 005	1 175,4	1 175,4	1 531,7	2 108,6
20	1 203,8	1 450,1	1 450,1	1 893,5	2 602,7
24	1 452,4	1 744,8	1 744,8	2 224,1	3 071,3

Электрические параметры СКАБ 660нг(А)-LSл о

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	51,2	86,1	99,3	117,2	151,1	171,4	186,4	204,1	257,5	287,8	320,0	353,0	419,4	519,4
0,75	53,8	90,4	104,3	123,1	158,7	180,0	195,7	214,3	270,4	302,2	336,0	370,6	440,4	545,4
1,0	57,0	96,6	111,8	132,4	170,5	193,7	211,0	231,2	293,3	326,6	363,5	401,3	506,8	591,1
1,5	62,3	106,8	124,3	163,9	190,3	226,4	246,4	269,9	329,2	367,3	409,4	481,4	573,4	667,5
2,5	70,2	138,5	159,6	188,8	229,9	263,3	287,0	314,9	382,9	457,5	509,0	561,9	670,5	804,4
