СКАБ 250Кнг(А)-HF-ХЛ о

Производитель: НПП Спецкабель
Код товара: 1345
Доступность: На складе
СКАБ 250Кнг(А)-HF-ХЛ Nx2эхSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки бронированные

Задача кабеля СКАБ 250Кнг(А)-HF-ХЛ о

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Разрешается применять Кабель СКАБ 250Кнг(А)-HF-ХЛ о:

  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В грунтах категории I — III

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 10?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

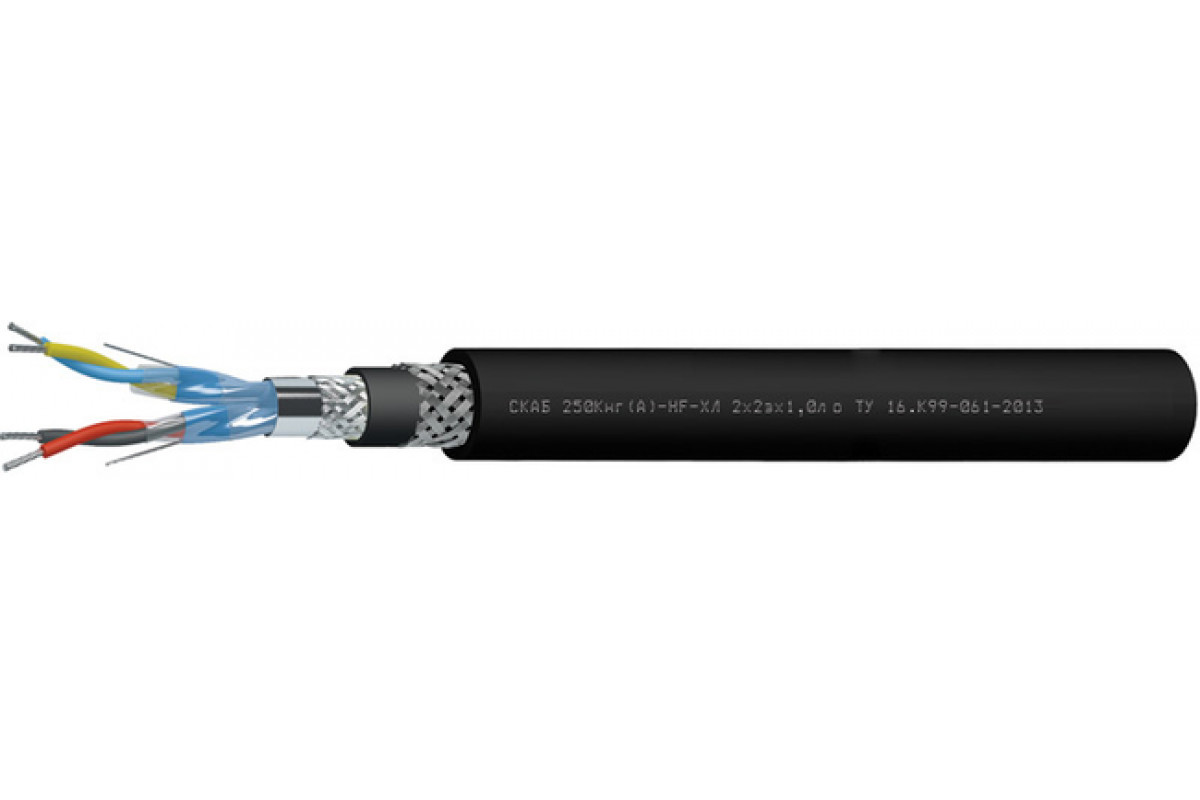

    Конструкция Кабель СКАБ 250Кнг(А)-HF-ХЛ о:


    Количество пар: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный период эксплуатации Кабель СКАБ 250Кнг(А)-HF-ХЛ о:

    кабелей СКАБ 250Кнг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    21818,919,620,822,5
    318,719,620,321,623,4
    419,820,821,623,126
    52122,123,125,627,9
    622,323,525,527,330,6
    722,32425,527,330,6
    823,625,8272932,5
    1027,429,331,335,737,4
    1228,130,53236,538,4
    1429,231,733,336,440,1
    1631,133,134,83843,4
    2033,736,338,242,847,9
    2437,139,643,147,452,9

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2361,9394,7423,2479,7557,8
    3398,7438,3476544,6648,9
    4448,3499,1543,3625,5804,6
    5502,7558,7615,6758,2920,1
    6554,8624732,7850,81 089,6
    7576,7674,4766,58961 154,2
    8632,4762843,9987,31 271
    10802,8929,31 060,91 411,61 569,7
    12863,81 037,31 148,81 531,11 727,2
    149351 124,91 253,21 526,61 905,7
    161 068,81 2211 363,41 666,82 278,4
    201 230,81 444,91 626,12 138,22 767,9
    241 436,81 653,42 053,82 543,33 243,1

    Электрические параметры СКАБ 250Кнг(А)-HF-ХЛ о

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    141,6

    148,4

    163,6

    180,8

    197,9

    207,1

    220,3

    320,2

    338,1

    361,4

    458,8

    519,0

    583,0

    0,75

    148,7

    155,8

    171,8

    189,8

    207,8

    217,5

    231,3

    336,2

    355,0

    379,5

    481,7

    544,9

    612,1

    1,0

    157,2

    165,1

    182,5

    202,1

    221,8

    232,4

    307,7

    359,5

    380,2

    484,0

    519,4

    584,5

    657,9

    1,5

    171,4

    180,5

    200,3

    222,8

    306,2

    319,7

    339,6

    476,4

    502,1

    539,8

    576,2

    650,6

    853,2

    2,5

    192,6

    203,6

    227,1

    316,7

    347,7

    363,8

    463,5

    546,9

    577,7

    618,2

    661,5

    860,4

    980,7


    ТУ 16.К99-061-2013
