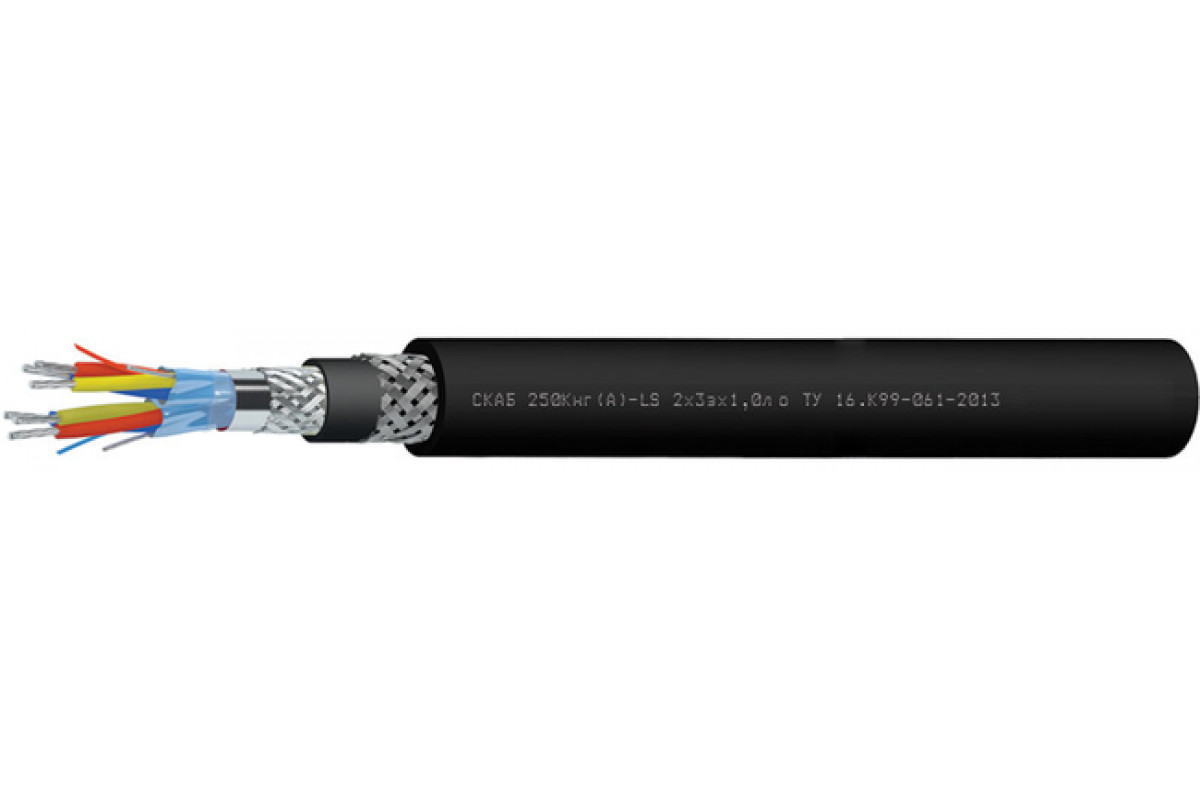

СКАБ 250Кнг(А)-LS о

Код товара: 1342

Доступность: На складе

Описание

СКАБ 250Кнг(А)-LS Nx3эхSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Технологическое свойство кабеля СКАБ 250Кнг(А)-LS о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается задействовать Кабель СКАБ 250Кнг(А)-LS о:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250Кнг(А)-LS о:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийная поддержка Кабель СКАБ 250Кнг(А)-LS о:

кабелей СКАБ 250Кнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
2	19,8	20,7	21,5	22,8	25,5
3	19,9	20,8	21,7	23,1	25,9
4	21,1	22,1	23,1	25,5	27,7
5	22,4	23,6	25,5	27,3	30,4
6	24,2	26	27,1	29,1	32,5
7	24,2	26	27,1	29,1	32,5
8	26	27,5	28,8	31,6	34,6
10	29,2	31,7	33,2	36,2	39,8
12	30,3	32,4	34,1	37,1	41,4
14	31,5	33,7	35,8	38,7	44,1
16	33,1	35,6	37,4	40,4	46,5
20	36,2	38,6	41,1	45,8	50,9
24	39,4	43,5	46,2	50,3	56,6

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
2	443,5	486,7	526,2	594,1	753,7
3	477,4	531,1	580,4	668,8	861,5
4	541	605,7	665,6	826	1 006,4
5	604,1	685,2	808,5	943,8	1 215,9
6	698,5	817,5	900,1	1 058,9	1 370,3
7	728,4	856,3	947,7	1 123,5	1 463,7
8	821	938,4	1 042,3	1 297,8	1 621,7
10	974,5	1 175	1 306,4	1 596,7	1 999,3
12	1 082,9	1 274,2	1 425	1 750,7	2 259,8
14	1 179,3	1 390,5	1 600,8	1 934,1	2 665,7
16	1 302	1 554	1 749	2 117,9	2 967,4
20	1 544	1 799,8	2 084,6	2 744,1	3 550,8
24	1 766,3	2 265,6	2 605,1	3 209,5	4 230

Электрические параметры СКАБ 250Кнг(А)-LS о

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	153,0	162,5	181,0	201,6	222,3	234,4	307,7	360,7	384,4	486,7	521,0	594,1	671,7
0,75	160,6	170,6	190,0	211,7	233,4	246,1	323,1	378,7	403,6	511,0	547,0	623,8	705,3
1,0	170,2	181,3	202,6	226,3	309,2	324,4	345,7	406,4	511,2	552,0	591,4	671,7	760,8
1,5	186,3	199,1	223,5	310,3	341,5	359,0	383,4	537,9	571,6	614,3	659,4	751,4	982,9
2,5	247,1	263,0	344,0	383,1	422,3	444,0	474,4	636,9	677,9	729,7	792,8	909,0	1134,5
