СКАБ 250Кнг(А)-LSл о

СКАБ 250Кнг(А)-LS Nx3xSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, бронированные

Тип использования кабеля СКАБ 250Кнг(А)-LSл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено задействовать Кабель СКАБ 250Кнг(А)-LSл о:

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

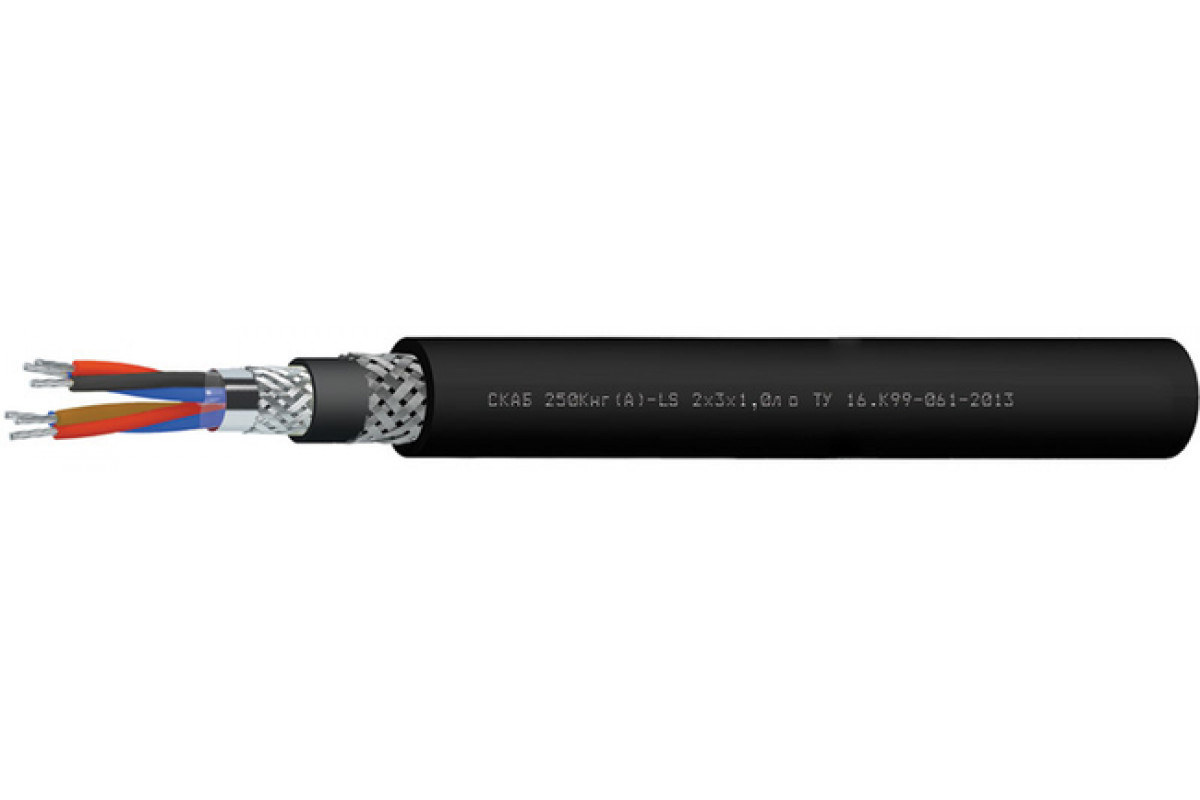

Конструкция Кабель СКАБ 250Кнг(А)-LSл о:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: троечная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок безотказной работы Кабель СКАБ 250Кнг(А)-LSл о:

кабелей СКАБ 250Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	12,9	13,3	13,7	15,1	16
2	17,7	18,6	19,4	20,7	22,5
3	18,3	19,3	20,1	21,5	23,4
4	19,4	20,5	21,4	22,9	26
5	20,6	21,8	22,8	25,5	27,9
6	21,8	23,1	25,2	27,1	30,6
7	21,8	23,1	25,2	27,1	30,6
8	23	25,4	26,7	28,8	32,5
10	26,8	28,8	30,8	33,4	37,4
12	27,4	29,5	31,6	34,3	38,4
14	28,4	31,2	32,9	36,1	40,1
16	30,1	32,5	34,3	40,2	43,4
20	32,8	35,6	37,6	41,6	47,9
24	36,1	38,8	41,6	47	52,9

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	218,9	236,9	255,3	310,7	364,2
2	369,8	410,9	448,2	514,6	617,8
3	407,4	460	504,4	592,7	728,4
4	459,4	523,6	580	687,3	911,7
5	514,7	589,1	654,9	838,3	1 047,1
6	570,1	657,6	785,9	940,4	1 243,1
7	593,8	689,8	826,6	999,3	1 328,7
8	651	805,8	908	1 101,7	1 475,9
10	825,2	980,5	1 143,4	1 391,8	1 817
12	889,6	1 064,2	1 246,2	1 527,8	2 017,4
14	967,9	1 193,7	1 366,4	1 723,2	2 239,7
16	1 079	1 296,6	1 490,4	2 091,2	2 667,9
20	1 271,5	1 541,6	1 780,4	2 259	3 240,5
24	1 490,7	1 770,9	2 091,1	2 874,6	3 801,1

Электрические параметры СКАБ 250Кнг(А)-LSл о

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	103,7	153,0	162,4	180,6	200,8	221,0	233,0	305,2	357,1	380,6	409,6	515,0	586,9	663,0
0,75	108,9	160,6	170,5	189,6	210,8	232,0	244,6	320,5	375,0	399,6	430,1	540,7	616,2	696,1
1,0	114,0	170,2	181,2	202,1	225,4	248,7	322,2	343,2	402,7	506,0	542,7	585,1	664,1	751,7
1,5	122,4	186,3	199,1	223,1	308,9	339,5	356,9	380,9	533,1	566,4	608,6	653,1	743,8	966,9
2,5	134,9	210,4	225,9	315,2	351,6	388,0	484,7	516,4	611,6	651,6	702,0	755,2	993,8	1124,7

ТУ 16.К99-061-2013
