СКАБ 250КГнг(А)-LSл о

Код товара: 1329

Доступность: На складе

Описание

СКАБ 250КГнг(А)-LS NxSл о – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, бронированные

Эксплуатационная роль кабеля СКАБ 250КГнг(А)-LSл о

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно эксплуатировать Кабель СКАБ 250КГнг(А)-LSл о:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

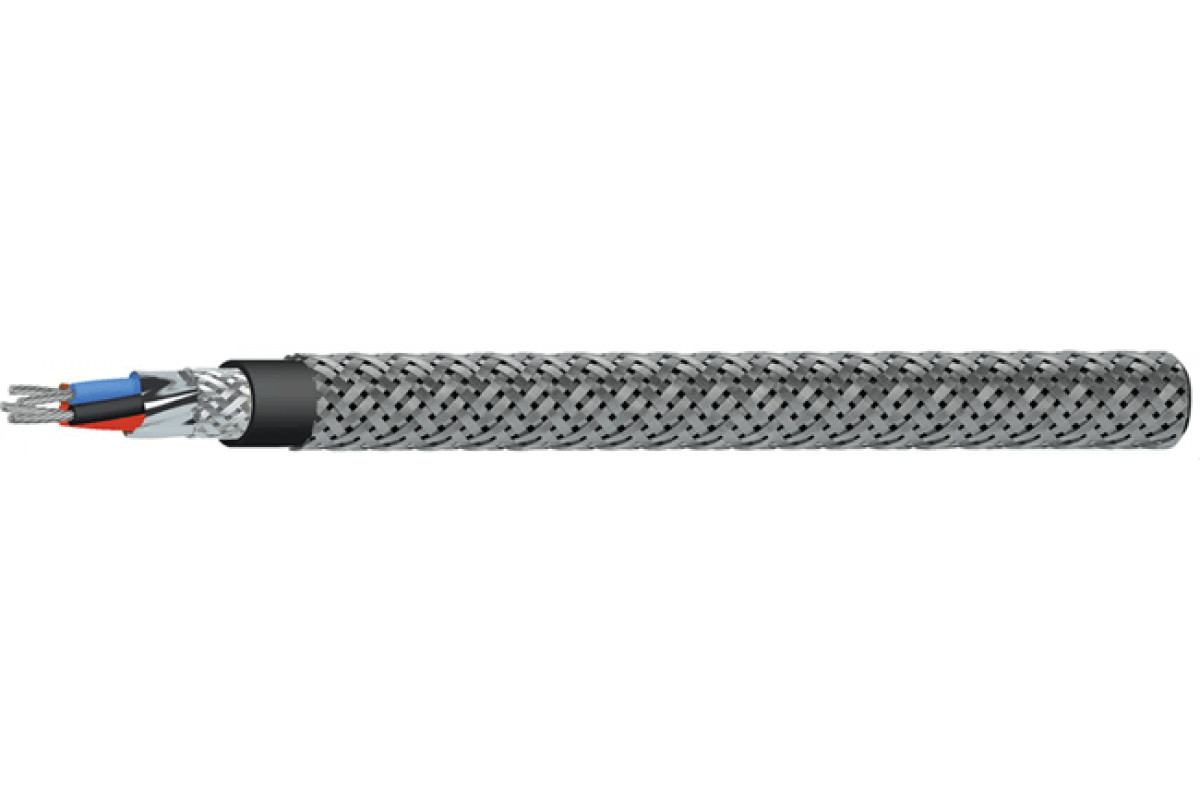

Конструкция Кабель СКАБ 250КГнг(А)-LSл о:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок службы Кабель СКАБ 250КГнг(А)-LSл о:

кабелей СКАБ 250КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	10,5	10,3	11,4	12,2	13,2
5	11,1	11,6	12,1	12,9	14,1
6	11,6	12,3	12,8	13,7	15
7	11,6	12,3	12,8	13,7	15
8	12,2	12,9	13,5	14,5	15,9
10	13,5	14,4	15,1	16,3	18
12	13,8	14,7	15,4	16,7	18,4
14	14,3	15,2	16	17,3	19,2
19	15,4	16,5	17,4	18,9	21,5
24	17,3	18,6	19,7	22	24,5
27	18,1	18,9	20	22,4	24,9
30	18,6	19,5	21,1	23	26,4
37	19,7	21,2	22,5	24,6	28,2

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	151,3	154	188,9	223,9	279
5	168,9	193,2	215	255,2	321,9
6	184,9	213,7	239,5	288,5	365,3
7	192,9	224,6	253,2	307,7	394,8
8	210,3	245,1	277,6	339,3	437,9
10	248,5	292,4	332	406,7	530,8
12	269,7	318,7	365,3	452,8	593,8
14	291,8	348,5	402,5	500,9	662,2
19	352,6	421,7	493,7	621,3	858,1
24	424,5	512	600,5	783,5	1 057,3
27	472,1	549,4	647,5	849,2	1 150,9
30	505,1	594	720,9	919,4	1 298,4
37	580,9	710	839,9	1 080,9	1 535,2

Электрические параметры СКАБ 250КГнг(А)-LSл о

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	38,8	43,8	48,8	52,2	56,5	67,2	73,7	81,0	98,9	119,9	129,0	155,0	180,0
0,75	40,7	46,0	51,2	54,8	59,3	70,6	77,4	85,1	103,8	125,9	135,4	162,8	189,0
1,0	43,6	49,4	55,2	59,2	64,1	76,6	84,1	92,5	113,2	154,8	165,7	177,8	206,7
1,5	48,6	55,2	61,9	66,5	72,1	86,5	95,2	105,0	128,9	176,1	188,7	202,7	236,2
2,5	55,9	63,9	71,9	77,4	84,2	101,4	111,8	140,5	171,1	230,2	246,0	263,7	307,3
