СКАБ 660Кнг(А)-FRLS в

Производитель: НПП Спецкабель
Код товара: 1317
Доступность: На складе
СКАБ 660Кнг(А)-FRLS Nx3эxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие, бронированные

Применение кабеля СКАБ 660Кнг(А)-FRLS в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Разрешается эксплуатировать Кабель СКАБ 660Кнг(А)-FRLS в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

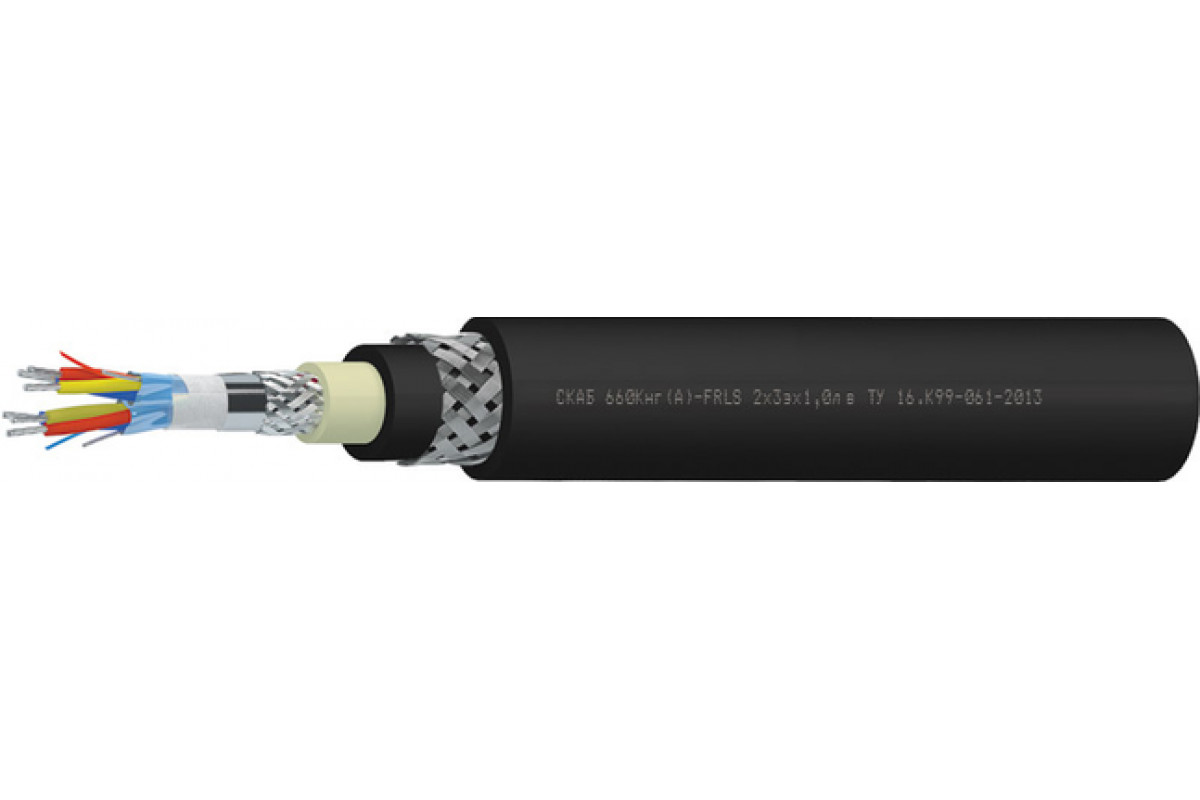

    Конструкция Кабель СКАБ 660Кнг(А)-FRLS в:


    Количество жил: 2-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: троечная
    Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента

    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок работоспособности Кабель СКАБ 660Кнг(А)-FRLS в:

    кабелей СКАБ 660Кнг(А)-FRLS

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    22727,928,730,532,3
    327,428,429,231,133,3
    429,130,731,733,436
    531,63334,136,238,6
    633,835,636,738,742,8
    733,835,636,738,742,8
    836,237,73942,545,9
    1041,444,14648,653
    1243,345,247,250,154,4
    144547,449,152,757,1
    1647,449,851,655,159,8
    2051,754,95760,465,9
    2457,259,962,367,873,2

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2786,6839,5883,1999,81 125,7
    3847916,2970,91 107,11 296,3
    4955,41 066,41 136,41 297,41 535,3
    51 100,41 224,81 306,71 501,91 752,1
    61 243,51 393,51 495,61 681,92 164
    71 289,21 449,71 561,61 765,12 280,1
    81 4431 5851 709,12 130,12 553
    101 757,92 084,32 290,42 592,43 170,8
    122 035,22 240,42 468,22 8563 470,3
    142 201,22 494,12 6883 172,33 863,5
    162 421,22 7362 962,53 454,94 219,9
    202 831,23 264,73 544,14 0745 045,6
    243 340,13 725,34 057,94 9736 006,4

    Электрические параметры СКАБ 660Кнг(А)-FRLS в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    150

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число троек

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    234,2

    254,1

    336,8

    378,3

    419,8

    474,6

    512,5

    608,0

    655,5

    712,8

    853,7

    991,0

    1135,9

    0,75

    245,9

    266,8

    353,6

    397,2

    440,8

    498,3

    538,1

    638,4

    688,3

    748,4

    896,4

    1040,5

    1192,7

    1,0

    306,0

    329,2

    371,3

    417,9

    495,9

    528,5

    567,5

    674,6

    728,4

    877,6

    957,9

    1102,8

    1265,4

    1,5

    328,1

    354,2

    400,8

    483,4

    540,6

    573,3

    616,6

    818,9

    881,4

    966,1

    1045,5

    1211,2

    1445,6

    2,5

    361,3

    391,6

    476,1

    541,0

    602,6

    640,6

    690,3

    925,7

    998,1

    1090,1

    1181,5

    1425,5

    1633,0


    ТУ 16.К99-061-2013
