Технологическое назначение кабеля СКАБ 660КГУнг(С)-FRHF-ХЛл в
Допустимо применять Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл в:
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Минимальный срок службы
50 летМинимальный радиус изгиба, DH*
монтаж: 5?DHэксплуатация: 5?DH
Диапазон температур, °С
эксплуатация: от –80 до +125монтаж: от –50 до +50
* DH — наружный размер кабеля

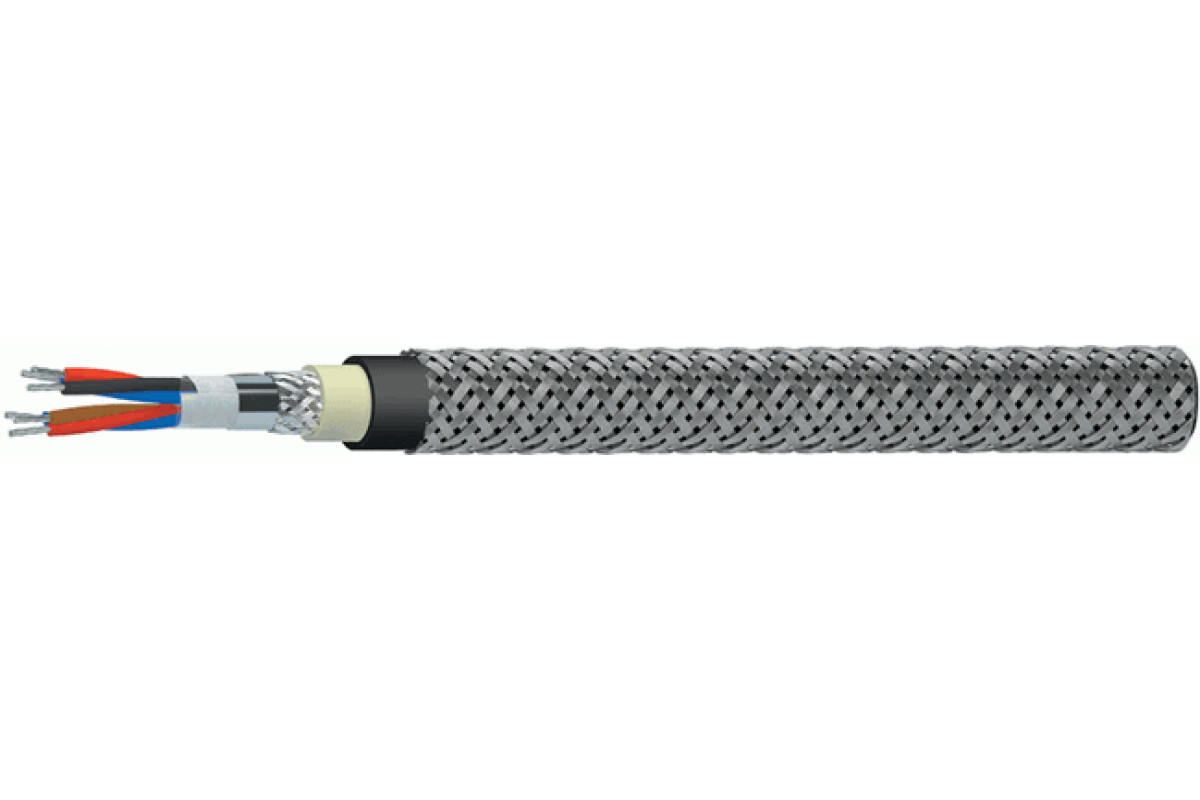

Конструкция Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл в:
Количество жил: 1-24
Сечение жил: 0,5-2,5 мм2
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка:троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке
Гарантийный срок использования Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл в:
кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут
Наружный размер кабелей, DH, не более, мм
| Число троек в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 1 | 14,8 | 15,2 | 15,6 | 16,2 | 17,1 |
| 2 | 22,1 | 23 | 23,8 | 25,1 | 27,4 |
| 3 | 22,4 | 23,4 | 24,2 | 26,1 | 28,1 |
| 4 | 24,1 | 25,1 | 26,6 | 28,1 | 30,5 |
| 5 | 26,4 | 27,6 | 28,8 | 30,6 | 33 |
| 6 | 28,2 | 29,8 | 31 | 32,9 | 36,1 |
| 7 | 28,2 | 29,8 | 31 | 32,9 | 36,1 |
| 8 | 30,3 | 31,8 | 33,1 | 35,2 | 39,6 |
| 10 | 34,7 | 37 | 39,4 | 42 | 45,9 |
| 12 | 35,6 | 38,9 | 40,5 | 43,2 | 47,2 |
| 14 | 38,6 | 40,6 | 42,3 | 45,5 | 49,9 |
| 16 | 40,5 | 42,6 | 44,4 | 48,2 | 52,4 |
| 20 | 44,2 | 46,9 | 49,4 | 52,8 | 57,6 |
| 24 | 49,3 | 52 | 54,4 | 58,7 | 64,1 |
Расчетная масса 1 км кабелей, кг
| Число троек в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 1 | 266,3 | 287,2 | 305,7 | 338,6 | 387,9 |
| 2 | 476,2 | 518,7 | 555,5 | 621 | 749,9 |
| 3 | 523,4 | 579,1 | 627 | 736,7 | 872,5 |
| 4 | 600,1 | 666,6 | 750,5 | 862,6 | 1 058,8 |
| 5 | 704,1 | 785 | 882,6 | 1 013,7 | 1 225,5 |
| 6 | 790,6 | 906,5 | 991,7 | 1 147 | 1 434,4 |
| 7 | 828,9 | 954,7 | 1 047,7 | 1 222,9 | 1 541,1 |
| 8 | 933,2 | 1 052,6 | 1 160,5 | 1 358,2 | 1 853,1 |
| 10 | 1 120,8 | 1 296,7 | 1 575,8 | 1 827,6 | 2 298,2 |
| 12 | 1 216,5 | 1 561,2 | 1 720,8 | 2 020,8 | 2 541,8 |
| 14 | 1 514,9 | 1 705,4 | 1 889,1 | 2 284,8 | 2 863,9 |
| 16 | 1 635,4 | 1 857 | 2 060,7 | 2 535,8 | 3 153,1 |
| 20 | 1 899,9 | 2 219,4 | 2 514,6 | 2 990,7 | 3 748,3 |
| 24 | 2 275,2 | 2 605,1 | 2 905,8 | 3 529,4 | 4 430,2 |
Электрические параметры СКАБ 660КГУнг(С)-FRHF-ХЛл в
Электрические параметры | Номинальное сечение жил S, мм2 | ||||
0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм | 100 | ||||
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ | 150 | ||||
Рабочее переменное (постоянное) напряжение, не более, В | 660 (1000) | ||||
ТУ 16.К99-061-2013
