СКАБ 660КГнг(А)-FRLS в

Производитель: НПП Спецкабель
Код товара: 1291
Доступность: На складе
СКАБ 660КГнг(А)-FRLS Nx2эхSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие, бронированные

Функциональная характеристика кабеля СКАБ 660КГнг(А)-FRLS в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Возможно применять Кабель СКАБ 660КГнг(А)-FRLS в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 5?DH
    эксплуатация: 5?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

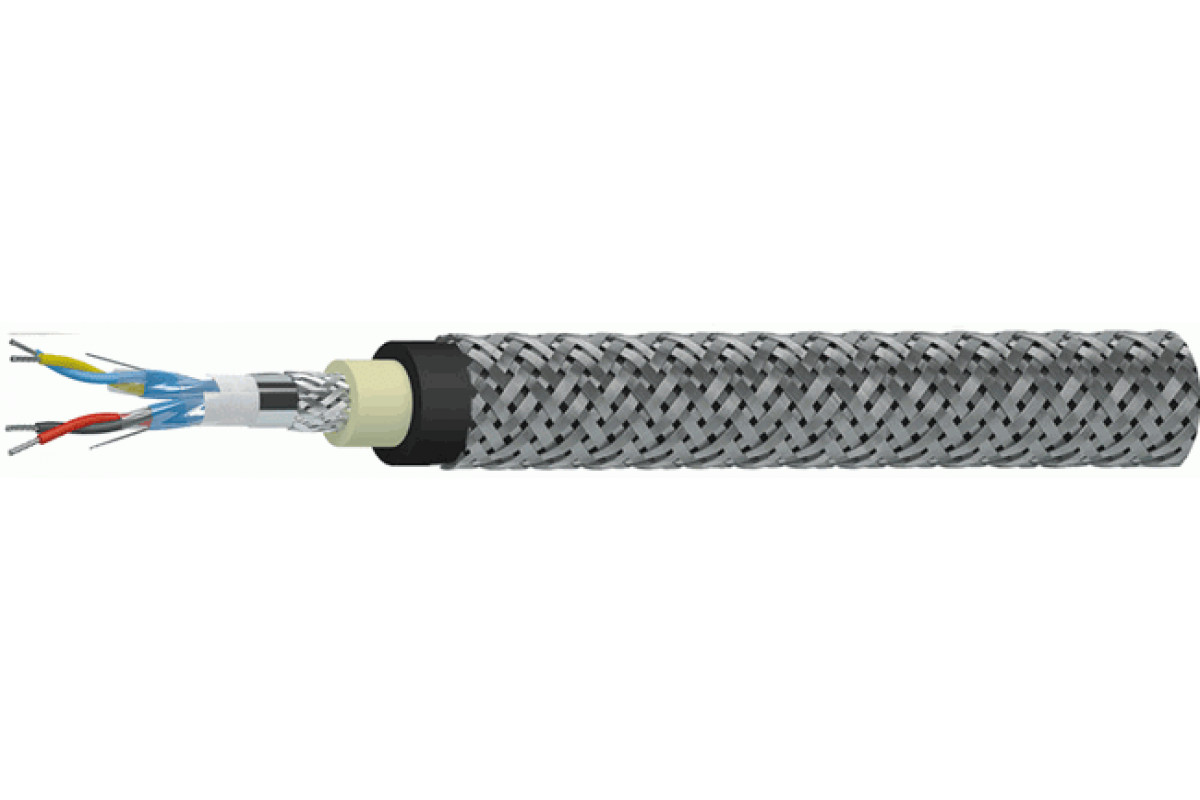

    Конструкция Кабель СКАБ 660КГнг(А)-FRLS в:


    Количество жил: 2-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Период гарантийного обслуживания Кабель СКАБ 660КГнг(А)-FRLS в:

    кабелей СКАБ 660КГнг(А)-FRLS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    222,12323,724,927,1
    322,523,424,125,427,7
    424,125,126,527,930,2
    526,427,528,530,432,6
    628,329,830,832,635,2
    728,329,830,832,635,2
    830,431,832,934,939,1
    1034,836,939,341,745,3
    1235,738,840,342,846,6
    1438,740,642,245,149,3
    1640,542,544,247,351,7
    2044,346,849,252,456,8
    2449,451,954,157,763,4

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2487,5522,2553,1606,9718,9
    3530,4572,5613,3680,4820,3
    4605,3655,4731,3816,7976,1
    5709,4774,8833957,81 125,8
    6786,3885,1955,31 077,11 266,8
    7823,9925,31 002,11 136,61 349,3
    8927,21 0211 105,51 256,31 676,5
    101 112,11 255,61 507,31 707,62 063
    121 200,81 503,21 631,71 862,32 263,8
    141 489,81 632,71 787,42 0872 547,3
    161 608,41 776,31 932,42 276,52 782,1
    201 852,52 112,22 361,32 711,53 289,3
    242 2242 468,42 7073 1313 908,1

    Электрические параметры СКАБ 660КГнг(А)-FRLS в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    88,9

    101,3

    134,3

    155,1

    176,1

    190,7

    218,2

    266,2

    294,2

    325,9

    358,8

    454,6

    529,2

    0,75

    93,3

    106,4

    141,0

    162,9

    184,9

    200,2

    229,1

    279,5

    308,9

    342,2

    376,7

    477,3

    555,7

    1,0

    98,6

    112,9

    149,6

    173,1

    196,6

    223,4

    244,0

    297,8

    329,6

    365,5

    432,0

    510,1

    596,1

    1,5

    123,3

    139,6

    163,9

    190,1

    226,8

    247,1

    270,1

    328,3

    364,0

    434,2

    477,4

    564,6

    680,4

    2,5

    138,3

    157,3

    185,3

    226,2

    258,7

    280,7

    307,2

    404,5

    447,1

    495,5

    545,4

    668,1

    778,9


    ТУ 16.К99-061-2013
