СКАБ 250Унг(С)-FRHF-ХЛ в

Производитель: НПП Спецкабель
Код товара: 1262
Доступность: На складе
СКАБ 250Унг(С)-FRHF-ХЛ Nx3эхSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие

Применение кабеля СКАБ 250Унг(С)-FRHF-ХЛ в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для применения при воздействии минеральных масел, бензина и других нефтепродуктов

    • Можно эксплуатировать Кабель СКАБ 250Унг(С)-FRHF-ХЛ в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Минимальный срок службы

    50 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +125
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

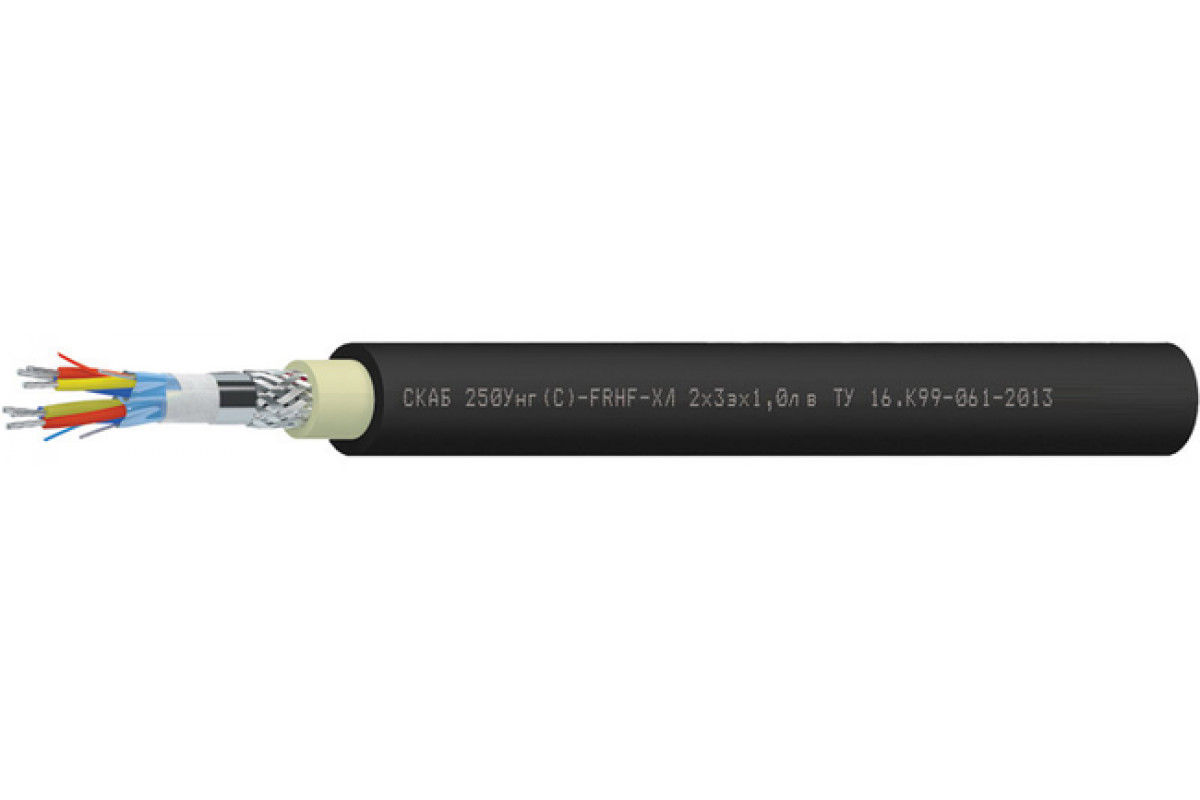

    Конструкция Кабель СКАБ 250Унг(С)-FRHF-ХЛ в:


    Количество троек: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: троечная
    Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: термопластичный полиуретан, черного или синего цвета

    Гарантийный срок сохранения свойств Кабель СКАБ 250Унг(С)-FRHF-ХЛ в:

    кабелей СКАБ 250Унг(С)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250Унг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
    Нераспространение горения при групповой прокладке (категория C)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    218,62020,72223,8
    319,320,221,122,524,9
    420,721,822,724,827,2
    522,223,52526,729,4
    623,925,726,92931,7
    723,925,726,92931,7
    82627,72931,134,1
    103031,833,336,440
    1230,832,734,337,441,2
    1432,234,236,439,243,5
    1633,836,438,241,246,2
    2037,539,941,946,150,9
    2441,344,247,150,956,9

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2175,1361,6393,6451,8542
    3180,2413,8454,6532,2678,6
    4215,1483,8536,5655,7837
    5229,6559,1645764,7981,1
    6244,6657,7732,5897,31 127,3
    7244,6702785,9967,21 228
    8263,3799,4895,51 080,71 374,6
    10332,5967,21 088,21 346,81 718,5
    12340,81 074,31 211,71 511,21 942,1
    14355,11 191,51 384,21 690,82 227,5
    16371,11 3451 5281 870,92 517,1
    20417,41 595,41 816,92 324,33 024,4
    24499,61 896,22 205,42 715,83 598,2

    Электрические параметры СКАБ 250Унг(С)-FRHF-ХЛ в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    150

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число троек

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    67,9

    79,0

    94,1

    110,1

    143,5

    156,3

    171,4

    231,4

    257,7

    285,8

    314,8

    373,2

    469,5

    0,75

    71,3

    82,9

    98,8

    115,6

    150,7

    164,1

    180,0

    243,0

    270,6

    300,1

    330,5

    391,9

    493,0

    1,0

    76,4

    89,1

    106,4

    142,5

    162,4

    177,1

    194,3

    263,5

    292,2

    324,4

    357,6

    457,6

    533,6

    1,5

    84,9

    99,5

    136,7

    159,3

    181,9

    220,9

    241,7

    295,4

    328,2

    365,0

    402,8

    515,1

    603,4

    2,5

    115,2

    133,0

    157,9

    206,8

    236,8

    257,3

    281,9

    343,3

    415,2

    460,5

    507,1

    603,3

    751,7


    ТУ 16.К99-061-2013
