СКАБ 250КГнг(А)-FRLSл в

Производитель: НПП Спецкабель
Код товара: 1251
Доступность: На складе
СКАБ 250КГнг(А)-FRLS Nx3xSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Технологическое применение кабеля СКАБ 250КГнг(А)-FRLSл в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Можно эксплуатировать Кабель СКАБ 250КГнг(А)-FRLSл в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

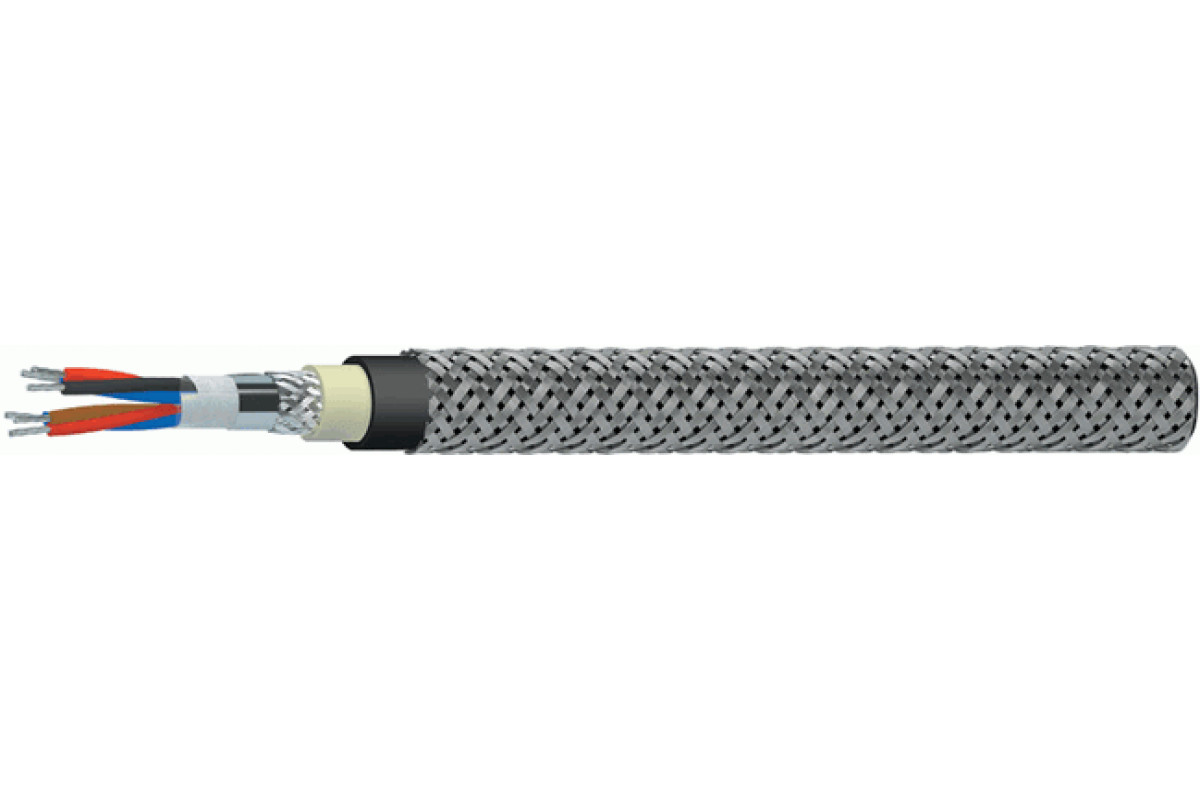

    Конструкция Кабель СКАБ 250КГнг(А)-FRLSл в:


    Количество троек: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: троечная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Период гарантийного обслуживания Кабель СКАБ 250КГнг(А)-FRLSл в:

    кабелей СКАБ 250КГнг(А)-FRLS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    113,512,614,31515,9
    21918,621,222,524,3
    319,219,321,522,824,8
    420,920,72324,527,2
    522,422,224,626,929,5
    623,923,926,92931,7
    723,923,926,92931,7
    825,32628,83133,9
    1029,53032,935,540,5
    1230,330,833,836,941,6
    1431,632,235,339,543,5
    163333,838,341,445,9
    203637,541,845,550,8
    2440,841,346,150,555,9

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1237,6257,9274,5307,4357,6
    2393,5434,4490,7556,5659,2
    3425,4499,5543,2628,7764,6
    4503,8570,3627734,4933
    5571,5644,3714867,71 099,5
    6633,1719,6828,11 003,31 251,3
    7661,3756,7874,11 066,31 343,5
    8723,6859,6986,81 180,51 491,8
    10921,41 057,41 184,51 427,11 995,2
    12993,41 152,51 299,71 6112 216,4
    141 088,41 262,61 428,81 928,12 455,6
    161 174,41 3821 749,22 1152 757,6
    201 367,51 795,12 035,32 535,73 310,9
    241 757,52 057,22 384,32 974,73 852

    Электрические параметры СКАБ 250КГнг(А)-FRLSл в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    150

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Частотные характеристики

    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число троек

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    41,4

    70,2

    81,3

    96,3

    128,3

    145,6

    158,3

    173,2

    232,9

    259,0

    286,9

    315,6

    373,6

    469,0

    0,75

    43,5

    73,7

    85,4

    101,1

    134,7

    152,9

    166,2

    181,9

    244,5

    271,9

    301,2

    331,4

    392,3

    492,5

    1,0

    46,1

    78,8

    91,6

    108,7

    144,8

    164,6

    179,1

    196,3

    265,0

    293,5

    325,6

    358,5

    457,8

    533,2

    1,5

    50,5

    87,3

    102,0

    139,3

    161,7

    184,1

    223,1

    243,8

    296,9

    329,6

    366,1

    436,1

    517,3

    601,0

    2,5

    57,0

    118,0

    135,7

    160,5

    209,3

    239,1

    259,5

    284,0

    344,8

    416,5

    461,5

    507,9

    603,5

    751,0


    ТУ 16.К99-061-2013
