СКАБ 250КГУнг(С)-FRHF-ХЛл в

СКАБ 250КГУнг(С)-FRHF-ХЛ NxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Тип использования кабеля СКАБ 250КГУнг(С)-FRHF-ХЛл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается применять Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

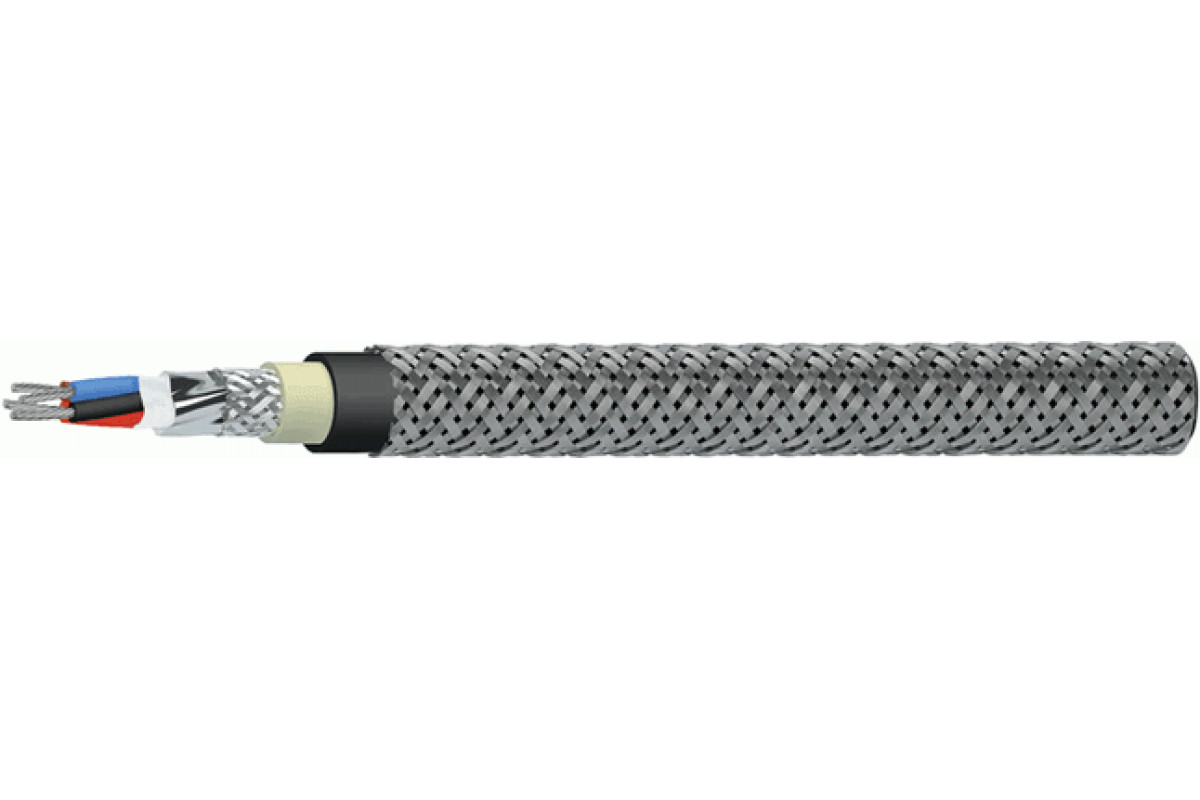

Конструкция Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл в:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийное обслуживание Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл в:

кабелей СКАБ 250КГУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	14,1	14,6	15	15,7	16,7
5	15,3	15,9	16,4	17,2	18,3
6	15,4	16,1	16,6	17,5	18,8
7	15,4	16,1	16,6	17,5	18,8
8	16,1	16,8	17,4	18,4	19,8
10	17,7	18,6	19,3	21	22,7
12	18,1	18,9	19,7	21,4	23,2
14	18,7	19,6	20,9	22,2	24,1
19	20	21,6	22,5	24	26,6
24	22,8	24,1	25,2	27,5	30,2
27	23,2	24,5	26,1	27,9	30,7
30	23,8	25,1	26,8	28,9	31,6
37	25,1	27,1	28,4	30,7	33,6

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	254	278	299,5	339,6	401,1
5	294,4	325,3	351,3	398,2	474,3
6	303,9	338	365,7	423,2	510,4
7	315,6	351,1	381,8	445,2	543,5
8	340,6	383,1	418,8	487,9	598,1
10	395,9	446,3	493,1	598,2	736,5
12	422,5	481,5	532,4	650,5	810,6
14	457,6	521,7	599	714,4	894,8
19	536,4	638,6	716,4	863,6	1 128,3
24	659,7	763,5	860,6	1 070,2	1 390,3
27	698,6	813	944,4	1 148,8	1 501,5
30	743,5	866,4	1 008,2	1 253,5	1 619,8
37	844,2	1 019,1	1 161,2	1 450	1 891,1

Электрические параметры СКАБ 250КГУнг(С)-FRHF-ХЛл в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	47,2	53,5	59,9	64,3	69,6	83,2	91,5	101,0	123,8	168,7	180,8	194,2	247,3
0,75	49,6	56,2	62,9	67,5	73,1	87,4	96,1	106,0	130,0	177,1	189,8	203,9	259,7
1,0	52,8	60,0	67,2	72,2	78,4	93,9	103,4	114,2	157,8	191,1	205,1	220,5	280,7
1,5	58,0	66,2	74,4	80,2	87,1	104,7	115,6	144,9	176,7	236,9	253,3	271,7	317,0
2,5	66,0	75,6	85,2	92,0	100,3	138,5	152,0	167,4	205,0	276,0	295,6	317,4	369,3

ТУ 16.К99-061-2013
