СКАБ 250КГнг(А)-FRLSл в

Код товара: 1239

Доступность: На складе

Описание

СКАБ 250КГнг(А)-FRLS NxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Функциональное назначение кабеля СКАБ 250КГнг(А)-FRLSл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается эксплуатировать Кабель СКАБ 250КГнг(А)-FRLSл в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

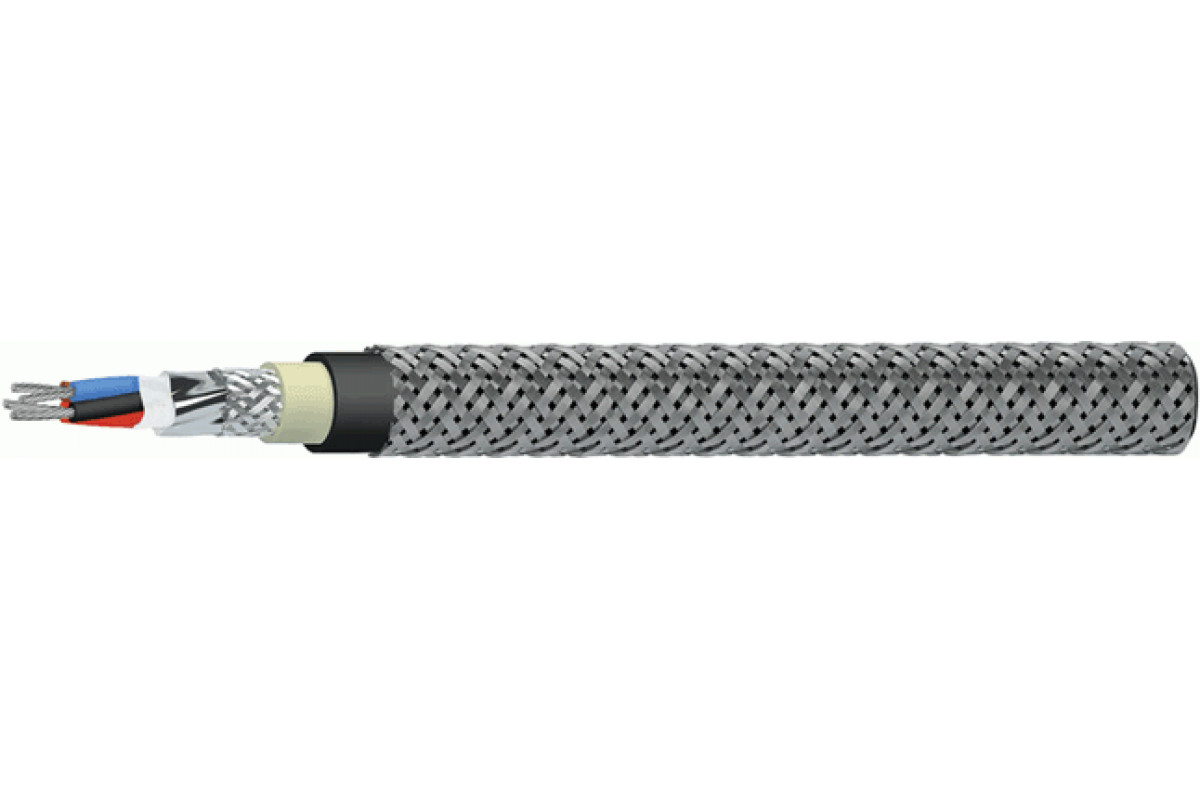

Конструкция Кабель СКАБ 250КГнг(А)-FRLSл в:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный период Кабель СКАБ 250КГнг(А)-FRLSл в:

кабелей СКАБ 250КГнг(А)-FRLS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	14,1	14,6	15	15,7	16,7
5	15,3	15,9	16,4	17,2	18,3
6	15,4	16,1	16,6	17,5	18,8
7	15,4	16,1	16,6	17,5	18,8
8	16,1	16,8	17,4	18,4	19,8
10	17,7	18,6	19,3	21	22,7
12	18,1	18,9	19,7	21,4	23,2
14	18,7	19,6	20,9	22,2	24,1
19	20	21,6	22,5	24	26,6
24	22,8	24,1	25,2	27,5	30,2
27	23,2	24,5	26,1	27,9	30,7
30	23,8	25,1	26,8	28,9	31,6
37	25,1	27,1	28,4	30,7	33,6

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	263,7	288,2	310,1	350,9	413,4
5	305,3	336,7	363,2	410,9	488
6	314,9	349,6	377,8	436,1	524,5
7	326,7	362,7	393,9	458,1	557,7
8	352,3	395,4	431,6	501,6	613,2
10	409	460,2	507,7	616,2	756,3
12	436	495,8	547,3	669	830,9
14	471,6	536,6	616,9	733,8	916
19	551,6	657,3	736	884,8	1 154,7
24	679,6	784,8	883	1 097,7	1 420,9
27	718,9	834,7	970,2	1 176,8	1 532,7
30	764,5	888,8	1 034,9	1 282,6	1 652,2
37	866,6	1 046,1	1 189,7	1 481,2	1 925,8

Электрические параметры СКАБ 250КГнг(А)-FRLSл в

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	47,2	53,5	59,9	64,3	69,6	83,2	91,5	101,0	123,8	168,7	180,8	194,2	247,3
0,75	49,6	56,2	62,9	67,5	73,1	87,4	96,1	106,0	130,0	177,1	189,8	203,9	259,7
1,0	52,8	60,0	67,2	72,2	78,4	93,9	103,4	114,2	157,8	191,1	205,1	220,5	280,7
1,5	58,0	66,2	74,4	80,2	87,1	104,7	115,6	144,9	176,7	236,9	253,3	271,7	317,0
2,5	66,0	75,6	85,2	92,0	100,3	138,5	152,0	167,4	205,0	276,0	295,6	317,4	369,3
