СКАБ 250Унг(С)-FRHF-ХЛл в

СКАБ 250Унг(С)-FRHF-ХЛ NxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие

Целевое свойство кабеля СКАБ 250Унг(С)-FRHF-ХЛл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для применения при воздействии минеральных масел, бензина и других нефтепродуктов

Допустимо задействовать Кабель СКАБ 250Унг(С)-FRHF-ХЛл в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

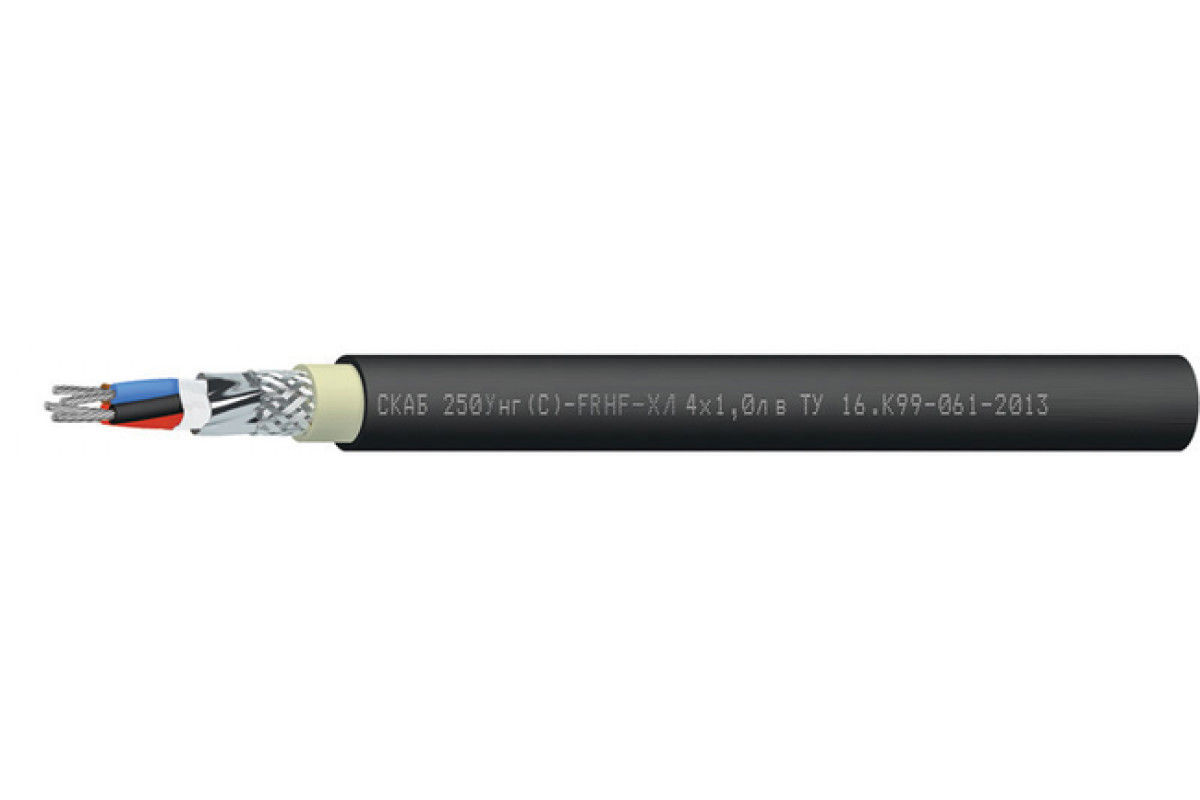

Конструкция Кабель СКАБ 250Унг(С)-FRHF-ХЛл в:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного или синего цвета

Гарантийный срок безотказной работы Кабель СКАБ 250Унг(С)-FRHF-ХЛл в:

кабелей СКАБ 250Унг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Унг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	12,7	13,2	13,7	14,4	15,4
5	14	14,6	15	15,8	17
6	14,1	14,7	15,2	16,1	17,4
7	14,1	14,7	15,2	16,1	17,4
8	14,8	15,5	16,1	17	18,4
10	16,4	17,2	17,9	19,6	21,3
12	16,7	17,6	18,3	20,1	21,8
14	17,3	18,2	19,5	20,9	22,7
19	18,7	20,2	21,1	22,6	25,2
24	21,5	22,7	23,8	26,1	28,9
27	21,8	23,1	24,7	26,6	29,4
30	22,4	23,8	25,4	27,6	30,3
37	23,8	25,7	27	29,3	32,3

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	184,6	205,7	224,6	260,3	316,5
5	218,6	244,2	267,4	310	379,8
6	228	256,6	283,4	334,3	413,5
7	238	269,8	299,6	356,4	446,6
8	259,2	295,8	330,2	393,2	495,2
10	306,5	351,2	393,5	489,8	618,1
12	332,3	384,2	431,9	541,1	691,2
14	362,2	421,5	493,9	599	770,8
19	435,3	528,9	602,4	739,9	987,2
24	543,2	639,5	730,7	927,1	1 232,2
27	579,2	684,9	808,1	1 001,1	1 339,1
30	620,3	736,7	870	1 103,2	1 451,7
37	714,4	876,8	1 012,5	1 290,9	1 713,6

Электрические параметры СКАБ 250Унг(С)-FRHF-ХЛл в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	47,2	53,5	59,9	64,3	69,6	83,2	91,5	101,0	123,8	168,7	180,8	194,2	247,3
0,75	49,6	56,2	62,9	67,5	73,1	87,4	96,1	106,0	130,0	177,1	189,8	203,9	259,7
1,0	52,8	60,0	67,2	72,2	78,4	93,9	103,4	114,2	157,8	191,1	205,1	220,5	280,7
1,5	58,0	66,2	74,4	80,2	87,1	104,7	115,6	144,9	176,7	236,9	253,3	271,7	317,0
2,5	66,0	75,6	85,2	92,0	100,3	138,5	152,0	167,4	205,0	276,0	295,6	317,4	369,3

ТУ 16.К99-061-2013
