СКАБ 250нг(А)-FRHF-ХЛ в

Производитель: НПП Спецкабель
Код товара: 1236
Доступность: На складе
СКАБ 250нг(А)-FRHF-ХЛ Nx2эxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие

Технологическое свойство кабеля СКАБ 250нг(А)-FRHF-ХЛ в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для систем противоаварийной защиты
  • Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

    • Разрешается задействовать Кабель СКАБ 250нг(А)-FRHF-ХЛ в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Овальность поперечного сечения кабелей не более 10%

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

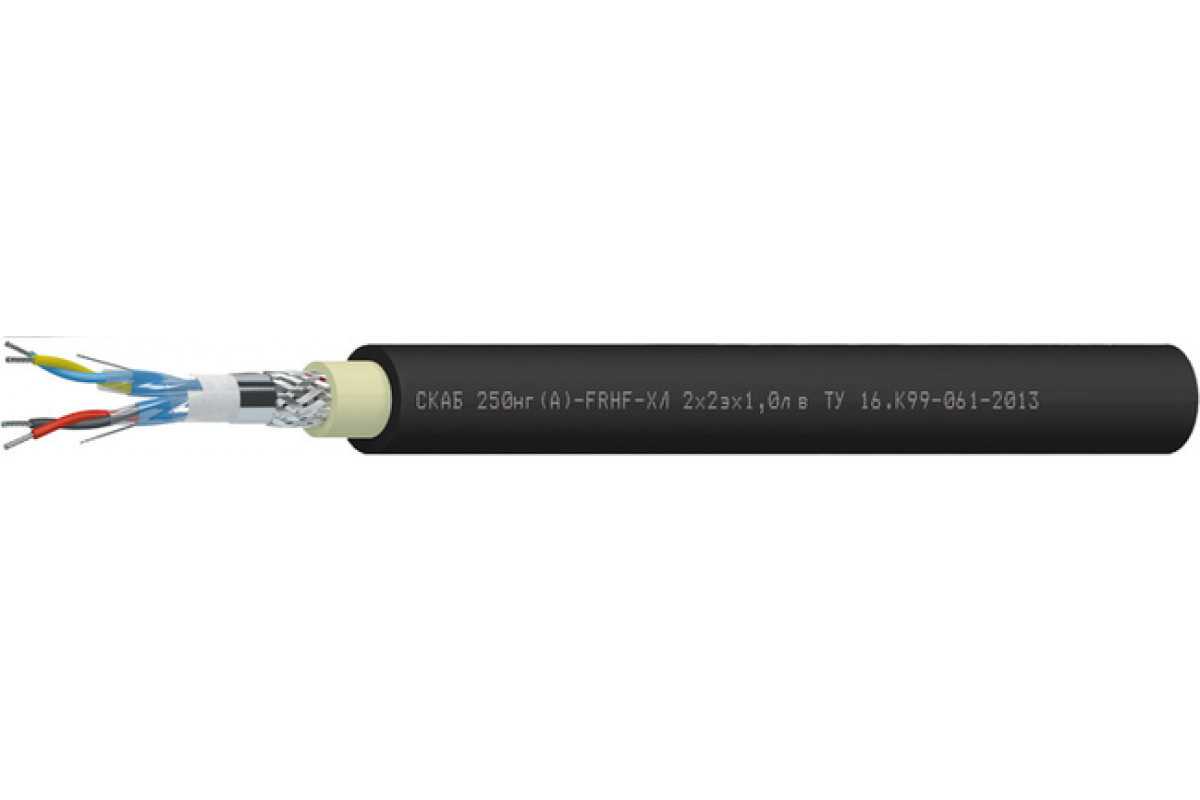

    Конструкция Кабель СКАБ 250нг(А)-FRHF-ХЛ в:


    Количество пар: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

    Гарантийный срок технической исправности Кабель СКАБ 250нг(А)-FRHF-ХЛ в:

    кабелей СКАБ 250нг(А)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250нг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    217,919,219,921,122,8
    31819,420,221,523,3
    419,820,921,723,225,7
    521,322,423,425,528
    622,824,125,727,730,2
    722,824,125,727,730,2
    824,826,227,629,632,4
    1028,630,331,734,138
    1229,431,132,635,639,1
    1430,732,534,137,341
    1632,134,136,339,143,3
    2035,737,939,843,248,2
    2439,24244,248,353,3

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2288,5333,8359,1404,2474,8
    3318370,8403,1461,7555,7
    4385,4429,2469543,4683,7
    5438490,3538,9652,7816
    6490,1551,2632759928,2
    7515,8583,1670,1809998,1
    8594669,9764,3899,11 111,6
    10734,5830,6921,91 087,11 392,6
    12801,3912,41 016,51 242,41 553,8
    14879,91 004,21 120,71 375,51 735
    16961,51 098,31 267,11 5151 962,2
    201 158,41 330,21 494,81 837,82 378,8
    241 336,81 577,81 773,52 180,22 776,6

    Электрические параметры СКАБ 250нг(А)-FRHF-ХЛ в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    58,3

    65,8

    77,1

    89,3

    118,0

    127,1

    138,5

    189,2

    207,0

    229,0

    250,5

    294,0

    341,7

    0,75

    61,2

    69,1

    81,0

    93,8

    123,9

    133,5

    145,4

    198,7

    217,3

    240,4

    263,0

    308,7

    358,8

    1,0

    65,3

    74,1

    87,0

    100,9

    133,1

    143,6

    156,5

    213,6

    235,4

    259,1

    283,6

    333,4

    422,7

    1,5

    72,3

    82,3

    97,0

    131,0

    148,4

    160,3

    175,0

    239,9

    263,2

    290,1

    318,1

    408,5

    474,4

    2,5

    82,7

    111,6

    130,4

    150,9

    194,2

    209,0

    228,9

    277,3

    305,0

    369,4

    404,1

    474,5

    597,7


    ТУ 16.К99-061-2013
