СКАБ 250нг(А)-FRLS в

Производитель: НПП Спецкабель
Код товара: 1235
Доступность: На складе
СКАБ 250нг(А)-FRLS Nx2эхSл в – кабели универсальные СКАБ ® КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие

Оперативная функция кабеля СКАБ 250нг(А)-FRLS в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для систем противоаварийной защиты
  • Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

    • Возможно эксплуатировать Кабель СКАБ 250нг(А)-FRLS в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений

    • Овальность поперечного сечения кабелей не более 10%

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

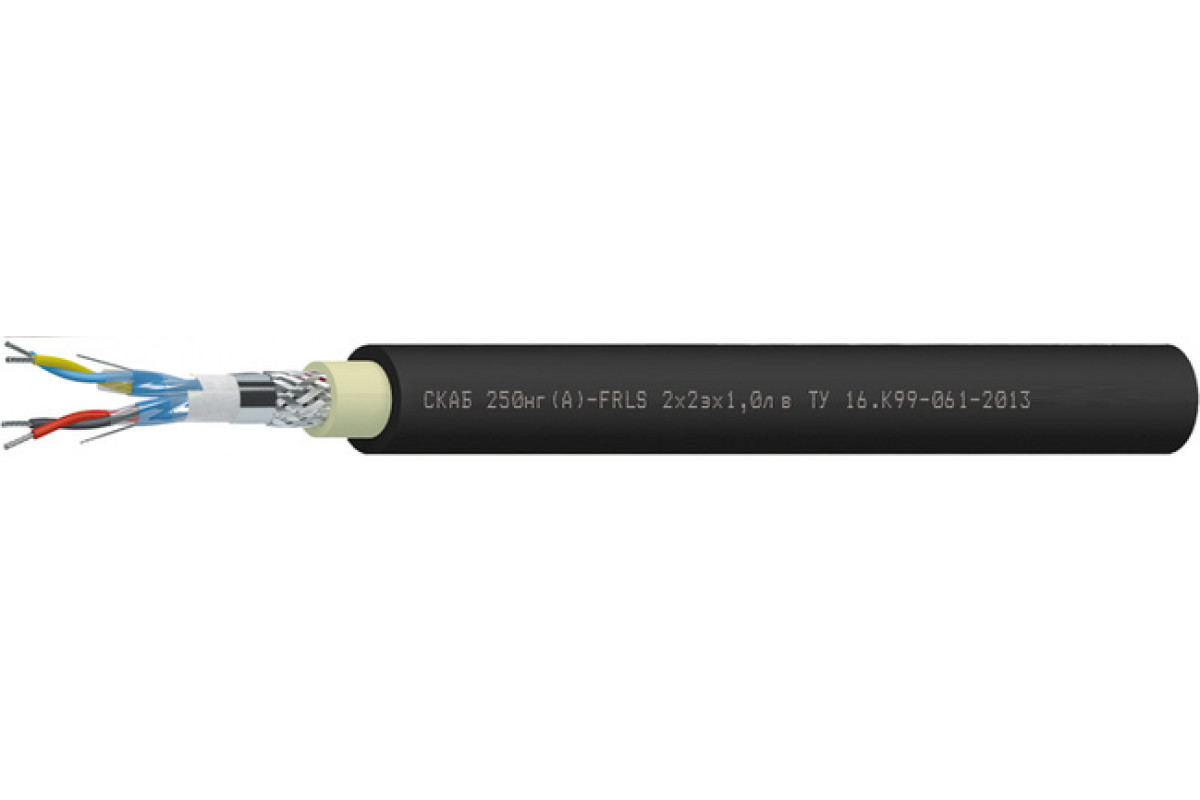

    Конструкция Кабель СКАБ 250нг(А)-FRLS в:


    Количество пар: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

    Гарантийная поддержка Кабель СКАБ 250нг(А)-FRLS в:

    кабелей СКАБ 250нг(А)-FRLS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    217,919,219,921,122,8
    31819,420,221,523,3
    419,820,921,723,225,7
    521,322,423,425,528
    622,824,125,727,730,2
    722,824,125,727,730,2
    824,826,227,629,632,4
    1028,630,331,734,138
    1229,431,132,635,639,1
    1430,732,534,137,341
    1632,134,136,339,143,3
    2035,737,939,843,248,2
    2439,24244,248,353,3

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2295,4342,2367,7413,5484,9
    3324,9379,2411,9471,2566
    4394438,3478,6553,7696,4
    5447,4500,2549,4665,3830
    6500,2562644,7772,9943,5
    7525,9593,9682,8822,81 013,4
    8606,3682,9778,19141 128,1
    10748,8845,99381 104,61 414,1
    12816,1928,21 033,21 262,41 576
    14895,41 020,81 138,21 396,61 758,3
    16977,91 115,81 287,51 537,21 987
    201 178,51 351,71 517,41 862,62 409
    241 359,11 601,81 798,92 210,52 810,3

    Электрические параметры СКАБ 250нг(А)-FRLS в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    58,3

    65,8

    77,1

    89,3

    118,0

    127,1

    138,5

    189,2

    207,0

    229,0

    250,5

    294,0

    341,7

    0,75

    61,2

    69,1

    81,0

    93,8

    123,9

    133,5

    145,4

    198,7

    217,3

    240,4

    263,0

    308,7

    358,8

    1,0

    65,3

    74,1

    87,0

    100,9

    133,1

    143,6

    156,5

    213,6

    235,4

    259,1

    283,6

    333,4

    422,7

    1,5

    72,3

    82,3

    97,0

    131,0

    148,4

    160,3

    175,0

    239,9

    263,2

    290,1

    318,1

    408,5

    474,4

    2,5

    82,7

    111,6

    130,4

    150,9

    194,2

    209,0

    228,9

    277,3

    305,0

    369,4

    404,1

    474,5

    597,7


    ТУ 16.К99-061-2013
