СКАБ 250нг(А)-FRLSл в

СКАБ 250нг(А)-FRLS NxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие

Прикладная характеристика кабеля СКАБ 250нг(А)-FRLSл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Можно применять Кабель СКАБ 250нг(А)-FRLSл в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –30 до +50
* D_H — наружный размер кабеля

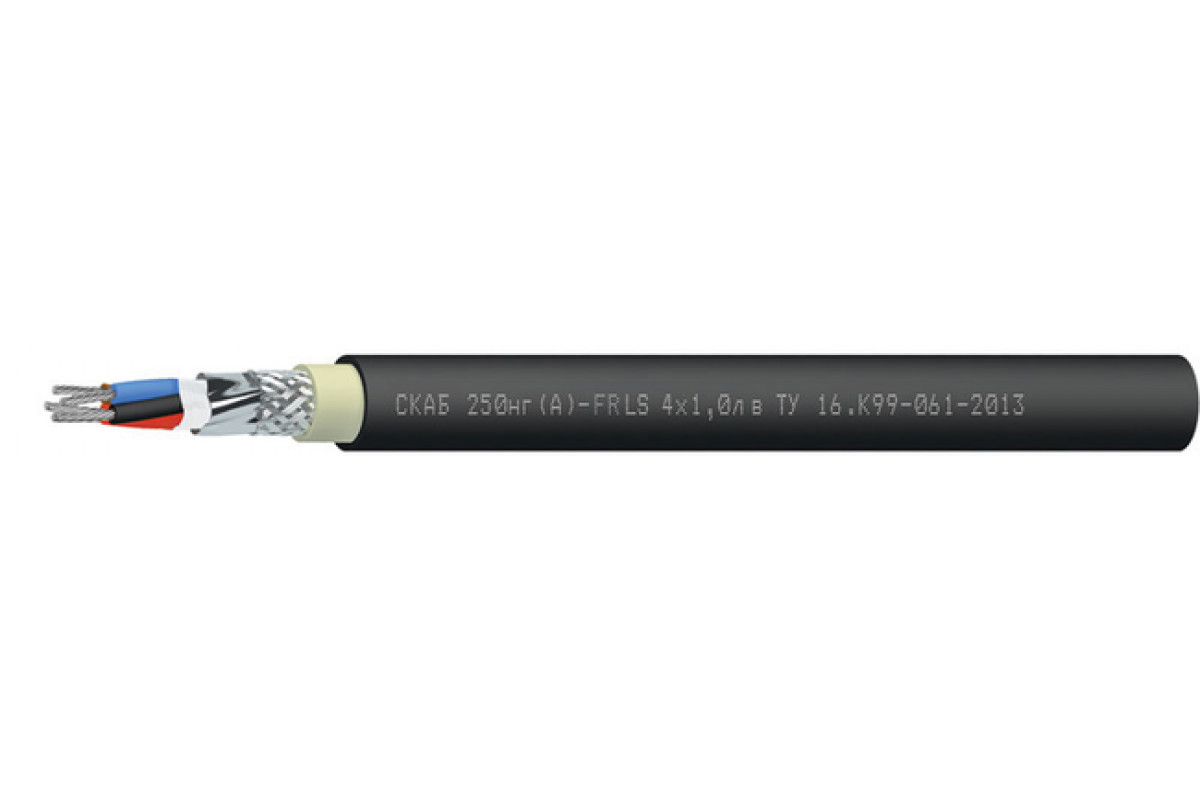

Конструкция Кабель СКАБ 250нг(А)-FRLSл в:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный период Кабель СКАБ 250нг(А)-FRLSл в:

кабелей СКАБ 250нг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	12,7	13,2	13,7	14,4	15,4
5	14	14,6	15	15,8	17
6	14,1	14,7	15,2	16,1	17,4
7	14,1	14,7	15,2	16,1	17,4
8	14,8	15,5	16,1	17	18,4
10	16,4	17,2	17,9	19,6	21,3
12	16,7	17,6	18,3	20,1	21,8
14	17,3	18,2	19,5	20,9	22,7
19	18,7	20,2	21,1	22,6	25,2
24	21,5	22,7	23,8	26,1	28,9
27	21,8	23,1	24,7	26,6	29,4
30	22,4	23,8	25,4	27,6	30,3
37	23,8	25,7	27	29,3	32,3

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	194,3	215,9	235,2	271,6	328,8
5	229,5	255,6	279,3	322,7	393,5
6	239	268,2	295,5	347,3	427,6
7	249	281,4	311,7	369,3	460,7
8	270,8	308,1	343	407	510,3
10	319,7	365,1	408,1	507,9	637,9
12	345,8	398,5	446,9	559,6	711,5
14	376,3	436,3	511,9	618,4	792,1
19	450,6	547,6	622	761	1 013,6
24	563,2	660,8	753,1	954,5	1 262,9
27	599,6	706,6	833,9	1 029,1	1 370,4
30	641,2	759,1	896,6	1 132,4	1 484
37	736,8	903,8	1 041	1 322,1	1 748,3

Электрические параметры СКАБ 250нг(А)-FRLSл в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	47,2	53,5	59,9	64,3	69,6	83,2	91,5	101,0	123,8	168,7	180,8	194,2	247,3
0,75	49,6	56,2	62,9	67,5	73,1	87,4	96,1	106,0	130,0	177,1	189,8	203,9	259,7
1,0	52,8	60,0	67,2	72,2	78,4	93,9	103,4	114,2	157,8	191,1	205,1	220,5	280,7
1,5	58,0	66,2	74,4	80,2	87,1	104,7	115,6	144,9	176,7	236,9	253,3	271,7	317,0
2,5	66,0	75,6	85,2	92,0	100,3	138,5	152,0	167,4	205,0	276,0	295,6	317,4	369,3

ТУ 16.К99-061-2013
