СКАБ 660Кнг(А)-HF-ХЛ в

Производитель: НПП Спецкабель
Код товара: 1228
Доступность: На складе
СКАБ 660Кнг(А)-HF-ХЛ Nx3эxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Целевое использование кабеля СКАБ 660Кнг(А)-HF-ХЛ в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Можно использовать Кабель СКАБ 660Кнг(А)-HF-ХЛ в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

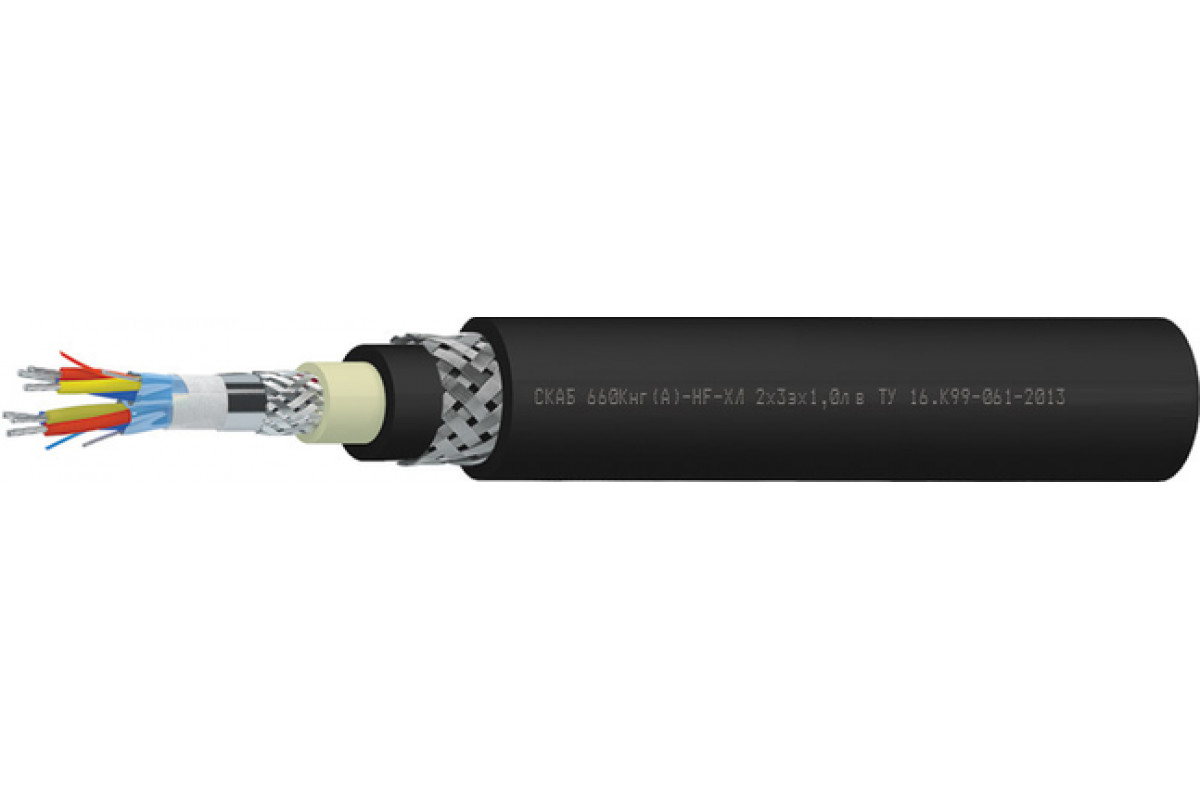

    Конструкция Кабель СКАБ 660Кнг(А)-HF-ХЛ в:


    Количество жил: 2-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: троечная
    Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок эксплуатационной пригодности Кабель СКАБ 660Кнг(А)-HF-ХЛ в:

    кабелей СКАБ 660Кнг(А)-HF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    223,525,326,127,429,2
    324,225,626,427,830,3
    42627,12830,132,5
    527,628,830,432,134,8
    629,231,132,234,437,5
    729,231,132,234,437,5
    831,33334,336,839,8
    1035,737,539,143,147,1
    1236,538,44044,148,2
    1437,939,94346,350,5
    1639,54344,848,353,3
    2044,146,94953,258,4
    2448,351,354,158,464,3

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2609,7706,1748,5829,3950
    3678,5761,9819,4919,61 103,9
    4783,9860927,61 0821 303,1
    5872,1965,91 073,61 222,11 485,8
    6964,31 098,41 191,81 394,61 704,5
    71 000,51 1441 246,71 467,31 807,1
    81 120,41 276,51 390,51 649,11 995,7
    101 384,41 547,61 694,22 1662 651,7
    121 485,41 672,31 837,12 346,72 899,3
    141 6091 820,72 194,82 6043 245,1
    161 738,32 165,22 378,42 839,23 594,5
    202 197,52 532,92 799,83 406,44 273,1
    242 539,52 931,43 306,23 965,74 982,5

    Электрические параметры СКАБ 660Кнг(А)-HF-ХЛ в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    200

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число троек

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    197,1

    211,6

    237,9

    266,9

    344,6

    363,5

    389,0

    490,0

    528,5

    571,6

    616,8

    708,6

    892,3

    0,75

    207,0

    222,2

    249,8

    280,2

    361,8

    381,7

    408,4

    514,5

    554,9

    600,2

    647,6

    744,0

    936,9

    1,0

    218,1

    234,8

    264,7

    347,6

    384,0

    405,6

    434,6

    551,5

    591,9

    641,1

    692,6

    881,2

    1003,5

    1,5

    236,8

    255,9

    339,0

    380,0

    420,9

    445,5

    509,7

    607,5

    653,5

    709,2

    767,6

    976,5

    1128,0

    2,5

    314,5

    337,7

    380,8

    428,6

    512,0

    541,7

    581,6

    691,6

    829,7

    899,0

    980,7

    1133,0

    1351,6


    ТУ 16.К99-061-2013
