СКАБ 660Кнг(А)-LS в

Производитель: НПП Спецкабель
Код товара: 1227
Доступность: На складе

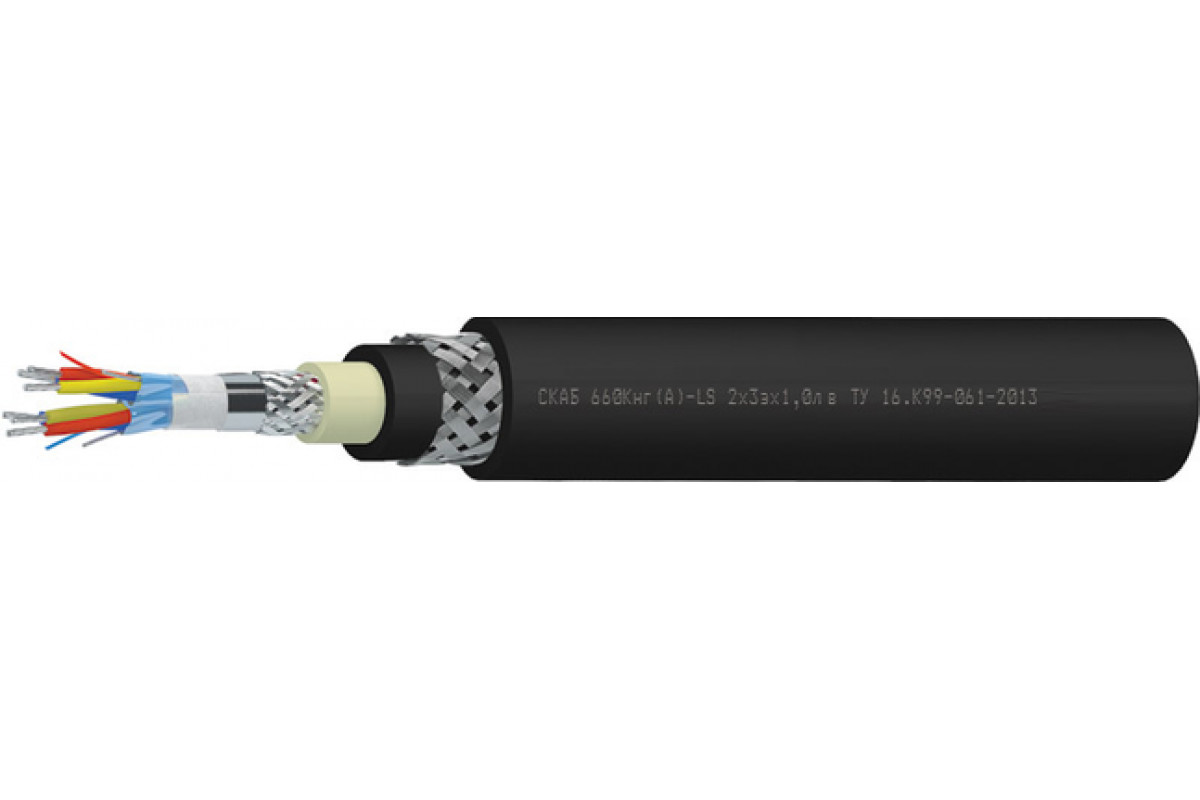

СКАБ 660Кнг(А)-LS Nx3эxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Эксплуатационное свойство кабеля СКАБ 660Кнг(А)-LS в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Разрешается использовать Кабель СКАБ 660Кнг(А)-LS в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 660Кнг(А)-LS в:


    Количество жил: 2-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
    Скрутка: троечная
    Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Срок гарантии Кабель СКАБ 660Кнг(А)-LS в:

    кабелей СКАБ 660Кнг(А)-LS

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    223,525,326,127,429,2
    324,225,626,427,830,3
    42627,12830,132,5
    527,628,830,432,134,8
    629,231,132,234,437,5
    729,231,132,234,437,5
    831,33334,336,839,8
    1035,737,539,143,147,1
    1236,538,44044,148,2
    1437,939,94346,350,5
    1639,54344,848,353,3
    2044,146,94953,258,4
    2448,351,354,158,464,3

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2628,8729772,3854,7977,5
    3699,6785,6844,19461 134,4
    4808,2885,8954,61 112,61 337
    5898,79941 104,71 255,61 522,9
    69931 130,51 225,61 431,41 747,2
    71 029,61 176,71 2811 504,71 850,5
    81 153,41 3121 427,71 691,52 042,6
    101 424,91 590,81 739,72 218,42 712,5
    121 527,71 717,61 884,82 401,62 963
    141 653,81 868,72 248,52 6653 313,3
    161 785,82 219,22 435,42 904,13 670
    202 253,62 595,92 866,43 482,44 361,3
    242 604,93 002,13 384,14 054,15 085

    Электрические параметры СКАБ 660Кнг(А)-LS в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    200

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число троек

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    197,1

    211,6

    237,9

    266,9

    344,6

    363,5

    389,0

    490,0

    528,5

    571,6

    616,8

    708,6

    892,3

    0,75

    207,0

    222,2

    249,8

    280,2

    361,8

    381,7

    408,4

    514,5

    554,9

    600,2

    647,6

    744,0

    936,9

    1,0

    218,1

    234,8

    264,7

    347,6

    384,0

    405,6

    434,6

    551,5

    591,9

    641,1

    692,6

    881,2

    1003,5

    1,5

    236,8

    255,9

    339,0

    380,0

    420,9

    445,5

    509,7

    607,5

    653,5

    709,2

    767,6

    976,5

    1128,0

    2,5

    314,5

    337,7

    380,8

    428,6

    512,0

    541,7

    581,6

    691,6

    829,7

    899,0

    980,7

    1133,0

    1351,6


    ТУ 16.К99-061-2013
