СКАБ 660Кнг(А)-HF-ХЛл в

СКАБ 660Кнг(А)-HF-ХЛ NxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные

Свойство кабеля СКАБ 660Кнг(А)-HF-ХЛл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно использовать Кабель СКАБ 660Кнг(А)-HF-ХЛл в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

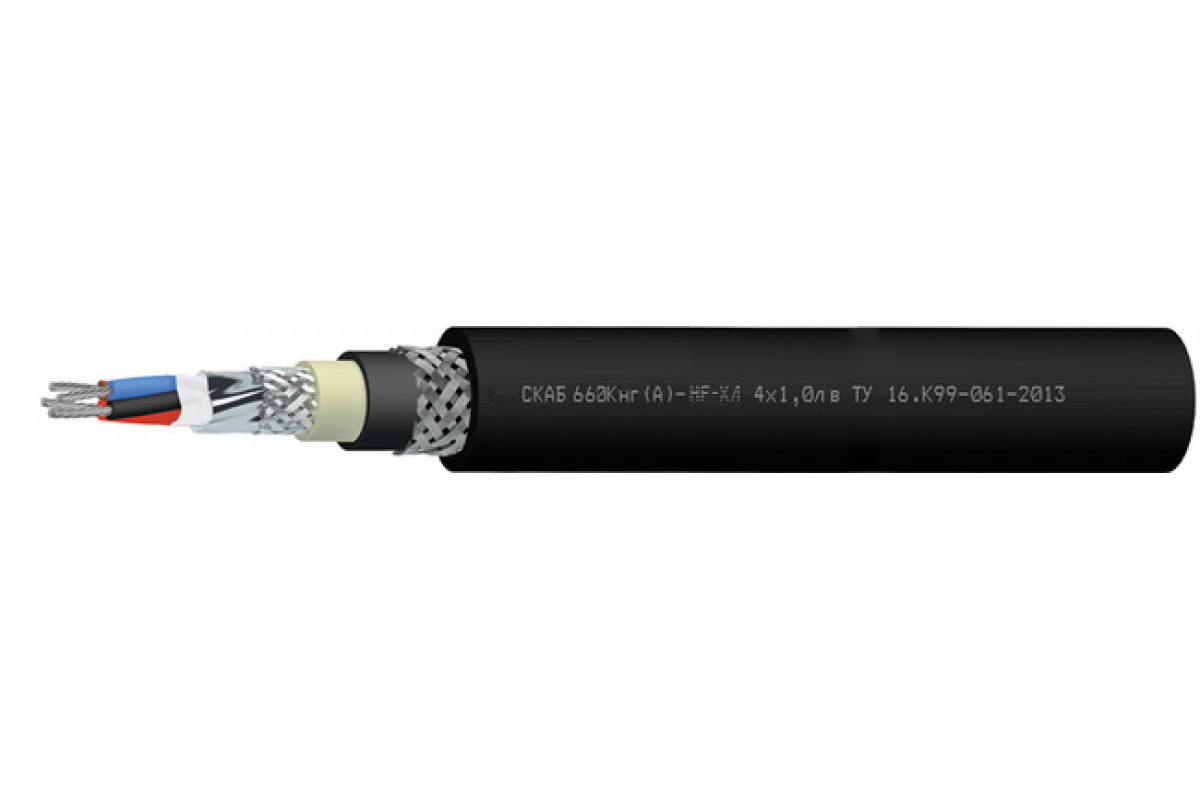

Конструкция Кабель СКАБ 660Кнг(А)-HF-ХЛл в:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный интервал Кабель СКАБ 660Кнг(А)-HF-ХЛл в:

кабелей СКАБ 660Кнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	17,7	18,2	18,6	19,3	20,3
5	18,9	19,5	20	20,8	21,9
6	19	19,7	20,2	21,1	22,4
7	19	19,7	20,2	21,1	22,4
8	19,7	20,4	21	22	23,4
10	21,3	22,2	22,9	25	26,7
12	21,7	22,5	23,3	25,4	27,2
14	22,3	23,2	24,9	26,2	28,1
19	23,6	25,6	26,5	28	30,6
24	26,8	28,1	29,2	31,5	34,2
27	27,2	28,5	30,1	31,9	34,7
30	27,8	29,1	30,8	32,9	36,4
37	29,1	31,1	32,4	34,7	38,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	393,7	422,4	447,5	494,7	565,6
5	445,8	482	512,5	566,9	653,5
6	456,1	496	528,7	594,5	693,8
7	467,7	509	544,7	616,3	725,4
8	499	545,9	589,1	667,2	790,3
10	569,2	627,3	680,8	825,4	981
12	598,8	666,1	723,5	882	1 059,9
14	639,2	711,8	824,8	953,7	1 151,4
19	730	871,1	957,9	1 120,3	1 409,1
24	904,8	1 024,6	1 129,4	1 362,9	1 710
27	946,9	1 074,4	1 222,4	1 445,6	1 826,8
30	997,7	1 134,2	1 293,1	1 560,2	2 021,4
37	1 111,6	1 306,8	1 463,1	1 773,9	2 316,8

Электрические параметры СКАБ 660Кнг(А)-HF-ХЛл в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	143,6	156,2	168,7	175,5	185,2	213,0	225,5	241,0	278,1	376,1	393,4	414,3	463,3
0,75	150,8	164,0	177,1	184,3	194,5	223,7	236,8	253,0	292,0	394,9	413,1	435,0	486,5
1,0	157,6	171,8	186,0	193,9	204,9	236,4	250,7	268,3	359,2	420,1	440,0	463,9	550,9
1,5	168,9	184,8	200,8	209,8	222,2	257,6	273,8	341,8	393,5	492,3	515,3	543,3	612,1
2,5	185,8	204,4	223,0	233,6	248,2	338,7	358,9	384,3	445,1	561,6	588,9	621,8	698,9

ТУ 16.К99-061-2013
