СКАБ 660КГнг(А)-LSл в

Производитель: НПП Спецкабель
Код товара: 1209
Доступность: На складе
СКАБ 660КГнг(А)-LS NxSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные

Практическое использование кабеля СКАБ 660КГнг(А)-LSл в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Можно применять Кабель СКАБ 660КГнг(А)-LSл в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 5?DH
    эксплуатация: 5?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

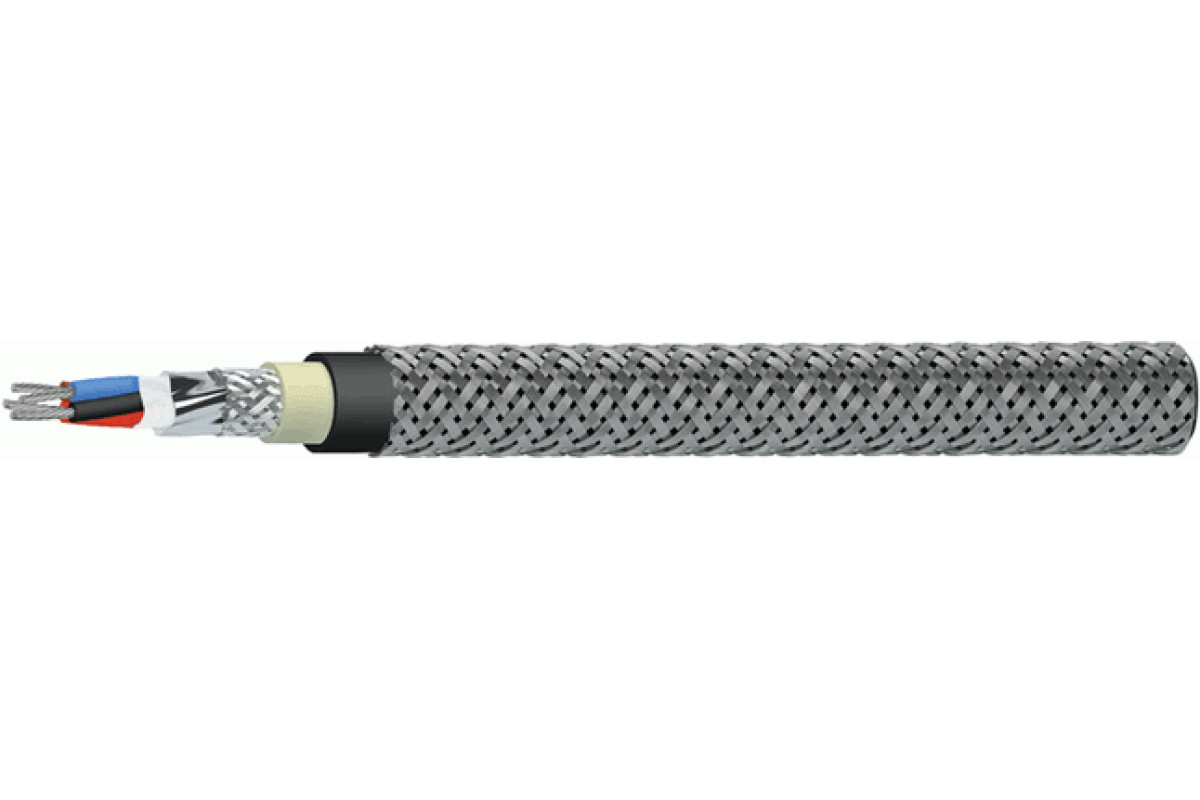

    Конструкция Кабель СКАБ 660КГнг(А)-LSл в:


    Количество жил: 4-37
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
    Скрутка: пучковая
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный период использования Кабель СКАБ 660КГнг(А)-LSл в:

    кабелей СКАБ 660КГнг(А)-LS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    414,114,61515,716,7
    515,315,916,417,218,3
    615,416,116,617,518,8
    715,416,116,617,518,8
    816,116,817,418,419,8
    1017,718,619,32122,7
    1218,118,919,721,423,2
    1418,719,620,922,224,1
    192021,622,52426,6
    2422,824,125,227,530,2
    2723,224,526,127,930,7
    3023,825,126,828,931,6
    3725,127,128,430,733,6

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    4263,7288,2309,8350,9413,4
    5305,3336,7363,2410,9488
    6314,9349,6377,8436,1524,9
    7326,7362,7393,9458,1556,8
    8352,3393,4431,6501,6613,2
    10409460,2507,7616,2756,3
    12436496,1547,3669830,9
    14471,6536,6616,9733,8914,5
    19551,6657,3736884,81 151,9
    24679,67888831 097,71 420
    27718,9834,7970,21 176,81 532,7
    30764,5888,81 034,91 282,61 650,1
    37866,61 046,11 191,21 481,21 924,4

    Электрические параметры СКАБ 660КГнг(А)-LSл в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    24,8

    18,2

    12,2

    7,56

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    100

    100

    100

    100

    Рабочее переменное (постоянное) напряжение, не более, В

    660

    (1000)

    660

    (1000)

    660

    (1000)

    660

    (1000)

    660

    (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число жил

    4

    5

    6

    7

    8

    10

    12

    14

    19

    24

    27

    30

    37

    0,5

    58,3

    65,9

    73,5

    78,8

    85,2

    101,5

    111,5

    122,8

    150,2

    198,8

    213,1

    229,0

    266,7

    0,75

    61,2

    69,2

    77,2

    82,7

    89,5

    106,6

    117,1

    128,9

    157,7

    208,7

    223,8

    240,5

    280,0

    1,0

    65,0

    73,7

    82,4

    88,4

    95,8

    114,4

    125,9

    138,8

    186,0

    225,2

    241,8

    260,1

    313,7

    1,5

    71,4

    81,2

    91,0

    98,0

    106,3

    127,4

    140,5

    170,8

    208,3

    262,8

    282,0

    303,2

    354,7

    2,5

    80,9

    92,5

    104,0

    112,3

    122,1

    163,0

    179,0

    197,2

    241,6

    306,7

    329,5

    354,6

    414,0


    ТУ 16.К99-061-2013
