СКАБ 660нг(А)-HF-ХЛл в

СКАБ 660нг(А)-HF-ХЛ Nx3xSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки

Оперативное назначение кабеля СКАБ 660нг(А)-HF-ХЛл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается применять Кабель СКАБ 660нг(А)-HF-ХЛл в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

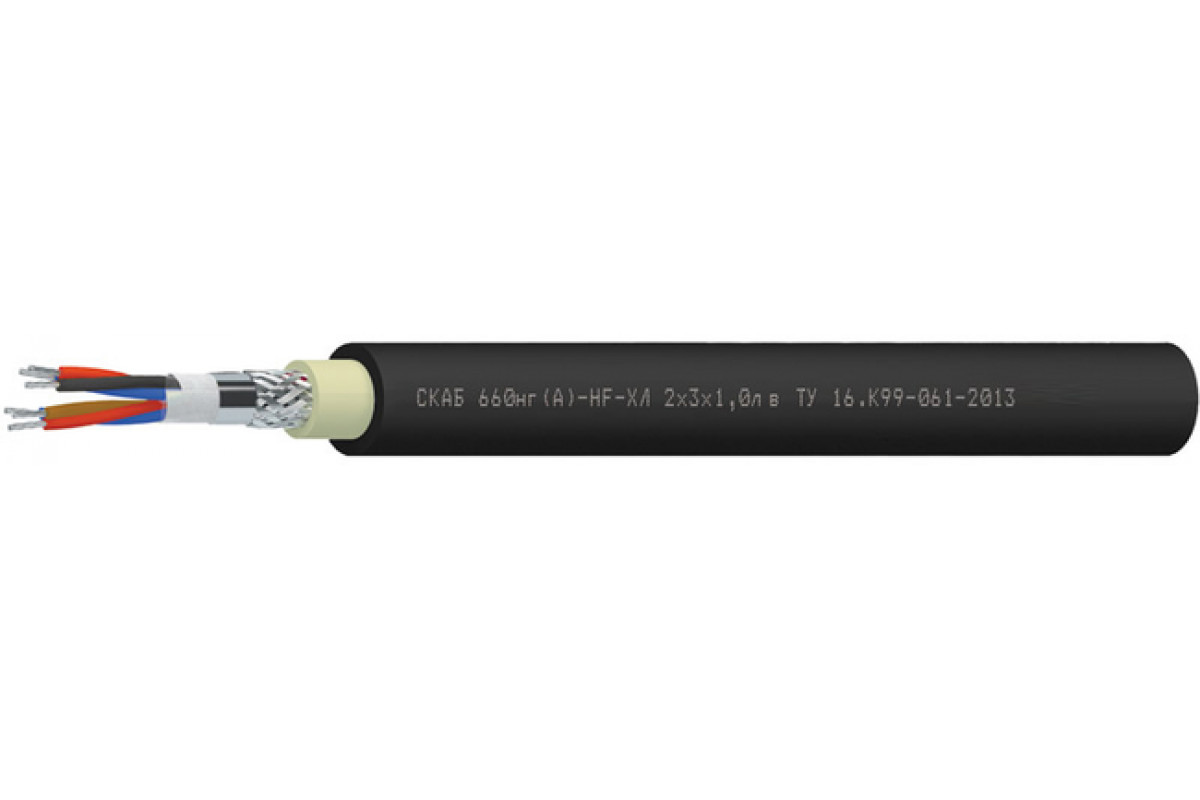

Конструкция Кабель СКАБ 660нг(А)-HF-ХЛл в:

Количество жил: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм2
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок технической исправности Кабель СКАБ 660нг(А)-HF-ХЛл в:

кабелей СКАБ 660нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	12,1	12,6	13	13,6	14,5
2	17,7	18,6	19,8	21,1	22,9
3	17,8	19,3	20,1	21,5	23,4
4	19,6	20,7	21,6	23,2	25,8
5	21	22,2	23,3	25,5	28,2
6	22,5	23,9	25,5	27,7	30,4
7	22,5	23,9	25,5	27,7	30,4
8	24	26	27,5	29,6	32,6
10	28,2	30	31,5	34,1	38,2
12	28,9	30,8	32,4	35,6	39,3
14	30,2	32,2	33,9	37,2	41,2
16	31,6	33,8	36,1	39,1	43,6
20	34,6	37,5	39,6	43,2	48,5
24	38,6	41,3	43,9	48,2	53,7

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	168,4	185,5	201,3	229,3	274,7
2	292,7	326,6	376,2	434,5	526,2
3	325,4	387,6	429,3	507,1	631,1
4	394,8	451,5	504,3	602,5	784
5	450,4	518,7	582,3	724,8	943,2
6	506,7	586,9	685,2	850,3	1 079,5
7	536	648,4	732,6	915	1 173,6
8	591,9	717,4	834,6	1 016	1 312,8
10	762,6	891,6	1 011,4	1 236,9	1 639
12	834,6	983,1	1 122	1 418,1	1 852,7
14	921,4	1 087,4	1 247	1 585,5	2 078,6
16	1 006,3	1 197,6	1 411,5	1 755,3	2 354,5
20	1 182,6	1 452,1	1 675,7	2 136,3	2 873,2
24	1 408	1 684	1 991	2 539,2	3 370,8

Электрические параметры СКАБ 660нг(А)-HF-ХЛл в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	51,2	86,1	99,3	117,2	151,1	171,4	186,4	204,1	257,5	287,8	320,0	353,0	419,4	519,4
0,75	53,8	90,4	104,3	123,1	158,7	180,0	195,7	214,3	270,4	302,2	336,0	370,6	440,4	545,4
1,0	57,0	96,6	111,8	132,4	170,5	193,7	211,0	231,2	293,3	326,6	363,5	401,3	506,8	591,1
1,5	62,3	106,8	124,3	163,9	190,3	226,4	246,4	269,9	329,2	367,3	409,4	481,4	573,4	667,5
2,5	70,2	138,5	159,6	188,8	229,9	263,3	287,0	314,9	382,9	457,5	509,0	561,9	670,5	804,4

ТУ 16.К99-061-2013
