СКАБ 660нг(А)-LSл в

Производитель: НПП Спецкабель
Код товара: 1200
Доступность: На складе
СКАБ 660нг(А)-LS Nx2xSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки

Назначение кабеля СКАБ 660нг(А)-LSл в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для использования в качестве контрольных кабелей
  • Для использования в качестве инструментальных кабелей
  • Для цепей управления

    • Можно использовать Кабель СКАБ 660нг(А)-LSл в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

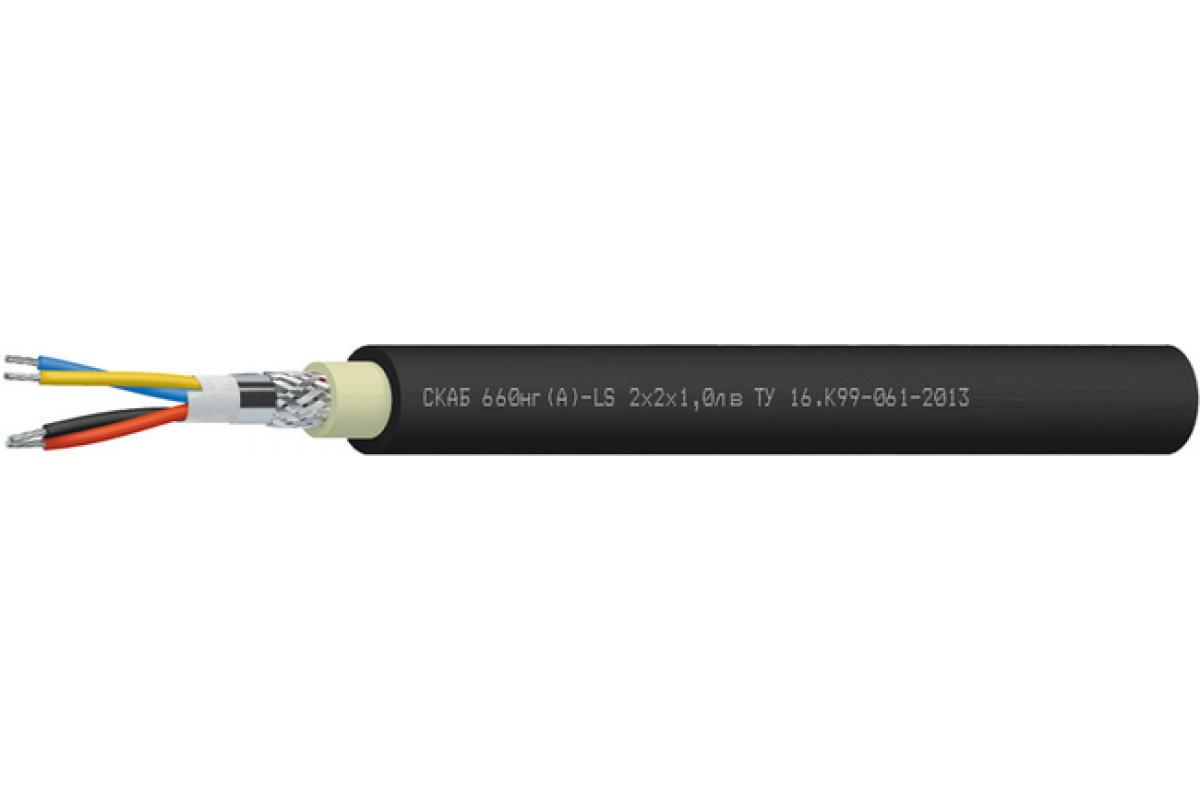

    Конструкция Кабель СКАБ 660нг(А)-LSл в:


    Количество жил: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

    Гарантийный период работы Кабель СКАБ 660нг(А)-LSл в:

    кабелей СКАБ 660нг(А)-LS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    111,812,212,613,214
    21717,818,520,221,9
    317,11819,220,522,3
    418,319,820,622,124,1
    520,121,222,223,826,6
    621,522,723,826,128,9
    721,522,723,826,128,9
    822,924,725,928,130,9
    1026,628,529,932,336,2
    1227,329,230,733,237,2
    1428,730,532,135,339
    16303233,73741
    2032,835,537,440,645,8
    2436,53941,245,150,6

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1157,3171,1183,4205,8239,9
    2268,8295,9321,3384,8456,6
    3290,4324,7376,2435,2527,5
    4331,9393,8433,6507,8625
    5395,2447,4495,3583,7751,3
    6440,8501,8556,9686,8878,3
    7460,6527,7588,8730,4941,5
    8506,2606,6676,8832,41 046,1
    10633,1750,3837,91 0041 307,6
    12686,9817918,11 1111 457,6
    14770,6895,91 011,91 267,41 619,8
    16838,89771 107,81 392,21 790,4
    20975,81 180,61 339,11 643,12 222,8
    241 157,51 3581 550,31 952,12 589,1

    Электрические параметры СКАБ 660нг(А)-LSл в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    200

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    45,4

    74,6

    83,6

    97,0

    111,5

    141,1

    151,9

    165,0

    208,5

    228,9

    253,6

    277,7

    326,7

    379,3

    0,75

    47,7

    78,3

    87,8

    101,9

    117,1

    148,2

    159,5

    173,3

    218,9

    240,3

    266,3

    291,6

    343,0

    398,3

    1,0

    50,3

    83,3

    93,7

    109,1

    141,1

    159,0

    171,3

    186,3

    235,5

    260,3

    287,1

    314,8

    370,8

    461,7

    1,5

    54,7

    91,7

    103,7

    136,5

    156,7

    176,9

    190,9

    218,0

    264,5

    291,4

    321,9

    353,4

    447,1

    519,1

    2,5

    61,9

    120,7

    135,2

    157,1

    180,9

    215,0

    231,9

    254,1

    307,0

    338,9

    375,0

    442,9

    521,5

    627,6


    ТУ 16.К99-061-2013
