СКАБ 250Кнг(А)-LS в

Производитель: НПП Спецкабель
Код товара: 1196
Доступность: На складе

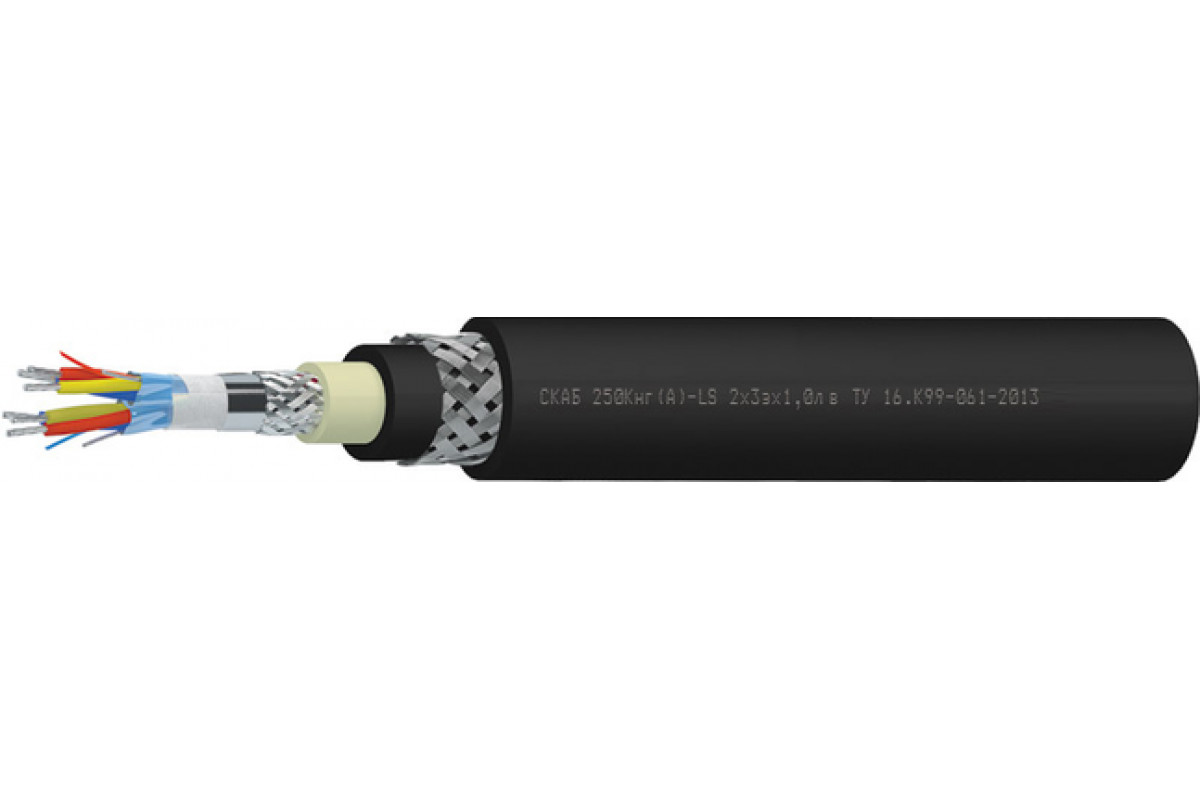

СКАБ 250Кнг(А)-LS Nx3эхSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Предназначение кабеля СКАБ 250Кнг(А)-LS в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Возможно использовать Кабель СКАБ 250Кнг(А)-LS в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 250Кнг(А)-LS в:


    Количество троек: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция пониженной пожарной опасности
    Скрутка: троечная
    Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок функционирования Кабель СКАБ 250Кнг(А)-LS в:

    кабелей СКАБ 250Кнг(А)-LS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    221,822,723,525,727,5
    321,922,824,22627,9
    423,1252627,530,2
    525,326,527,529,332,4
    626,62829,131,634,5
    726,62829,131,634,5
    82829,531,333,637
    1031,733,735,638,243,2
    1232,334,436,539,144,3
    1433,536,137,841,246,5
    1635,537,639,443,848,5
    2038,241,14447,853,4
    2442,845,948,252,858,6

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2557,1607,5648,7780,2897,7
    3591,5654731,1857,61 009,2
    4661,2786850,5977,61 198,5
    5783,2877952,91 102,91 385,3
    6864965,71 056,81 263,31 556,6
    7893,91 004,51 104,41 327,91 650,1
    8968,31 097,11 240,71 477,61 856,6
    101 172,31 357,21 530,41 804,52 414,5
    121 256,61 459,21 661,81 963,92 650,2
    141 356,61 6251 805,42 196,92 958,6
    161 526,91 757,21 961,52 546,83 234,7
    201 750,22 065,12 468,83 007,53 890
    242 185,92 565,72 863,13 557,64 549,3

    Электрические параметры СКАБ 250Кнг(А)-LS в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    200

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число троек

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    153,0

    162,5

    181,0

    201,6

    222,3

    234,4

    307,7

    360,7

    384,4

    486,7

    521,0

    594,1

    671,7

    0,75

    160,6

    170,6

    190,0

    211,7

    233,4

    246,1

    323,1

    378,7

    403,6

    511,0

    547,0

    623,8

    705,3

    1,0

    170,2

    181,3

    202,6

    226,3

    309,2

    324,4

    345,7

    406,4

    511,2

    552,0

    591,4

    671,7

    760,8

    1,5

    186,3

    199,1

    223,5

    310,3

    341,5

    359,0

    383,4

    537,9

    571,6

    614,3

    659,4

    751,4

    982,9

    2,5

    247,1

    263,0

    344,0

    383,1

    422,3

    444,0

    474,4

    636,9

    677,9

    729,7

    792,8

    909,0

    1134,5


    ТУ 16.К99-061-2013
