СКАБ 1000ПсКГнг(А)-HF

Производитель: НПП Спецкабель
Код товара: 1160
Доступность: На складе
СКАБ 1000ПсКГнг(А)-HF Nx2эхSл - кабели универсальные СКАБ ® для КИПиА на напряжение до 1000 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Эксплуатационная характеристика кабеля СКАБ 1000ПсКГнг(А)-HF

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Допустимо использовать Кабель СКАБ 1000ПсКГнг(А)-HF:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • На атомных станциях, в системах класса 2–4, вне гермозоны
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей.

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация (однократно): 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –70 до +115
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

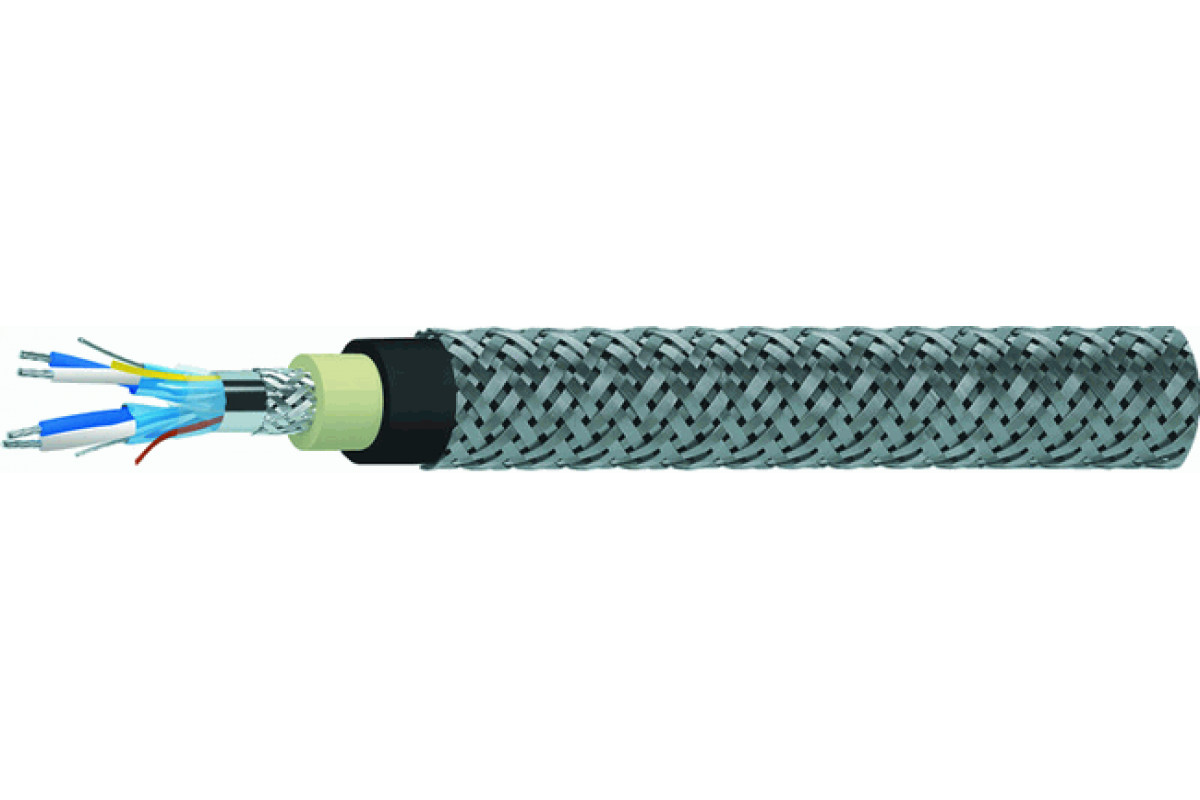

    Конструкция Кабель СКАБ 1000ПсКГнг(А)-HF:


    Количество жил: 2-24
    Сечение жил: 0,35-6,0 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: сшитый полиэтилен
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийные условия Кабель СКАБ 1000ПсКГнг(А)-HF:

    кабелей СКАБ 1000ПсКГнг(А)-HF

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 1000ПсКГнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    215,816,617,117,919,221,124,930,4
    31616,817,318,119,42226,232,1
    417,11818,519,52123,928,535,5
    518,719,620,221,223,526,131,238,6
    620,821,822,523,525,328,533,842,2
    721,222,32324,126,129,333,842,2
    822,223,32425,227,33136,645,8
    102627,328,129,732,436,242,953,9
    1226,828,128,930,733,437,244,156,5
    1428,329,730,632,134,939,746,659,4
    1629,731,232,133,936,841,949,162,7
    2032,734,335,337,441,346,154,569,6
    2436,23839,14246,852,961,475,8

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    2230,3241,8253,9281,1325,9403,4629,6904,4
    3263276,2290322,6378,3508,9754,71 110,6
    4305320,3336,3377,3447,3608,8899,91 377,6
    5350,5368386,4435554,6712,81 074,31 588,8
    6424,6445,8468,1524,8636,28361 228,61 865
    7458,3481,2505,3569,3694,7919,81 326,82 033,9
    8503528,2554,6625,6762,31 037,41 486,12 300,7
    10622653,1685,8779,89701 263,51 847,42 864,9
    12691,2725,8762,1880,81 083,81 426,42 072,63 444,1
    14775,1813,9854,6982,81 208,81 654,82 341,53 860,9
    16856,28999441 081,91 336,71 836,82 596,94 289,8
    201 009,61 060,11 113,11 281,91 649,22 203,43 151,55 212,7
    241 1731 231,61 293,21 549,72 092,52 831,73 908,55 608,4

    Электрические параметры СКАБ 1000ПсКГнг(А)-HF

    Ном. сеч. жил, S, мм2

    0,35

    0,5

    0,75

    1,0

    1,5

    2,5

    4,0

    6,0

    Эл. сопр. жилы постоянному току при 20 o C, не более, Ом/км

    58,7

    40,7

    26,0

    22,3

    14,3

    7,63

    4,88

    3,17

    Отношение индукт. к эл. сопр. двух жил пары, не более, мкГн/Ом

    25

    25

    25

    25

    40

    60

    80

    80

    Волновое сопротивление на частоте 1 МГц, Ом

    100 ± 20

    100 ± 20

    80 ± 20

    80 ± 20

    80 ± 20

    60 ± 15

    60 ± 15

    60 ± 15

    Коэффициент затухания на частоте 1 МГц, пересчитанный
    на длину 100 м и температуру 20 oC, не более

    2,2

    2,0

    1,8

    1,6

    1,4

    1,2

    1,0

    0,8

    Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км

    5000

    Эл. емкость пар, пересчитанная на 1 км, не более, нФ

    100

    125

    Индуктивность двух жил пары, пересчитанная на 1 км,
    не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    1000 (1500)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2Объем горючей массы, лx10-3/м
    Число пар
    2345678101214162024
    0,3568,37789,9103,9132,2142,4155,1197216,5240,2263,4310,5361,1
    0,571,780,994,4109,1138,8149,5162,9206,8227,3252,2276,6326379,2
    0,7575,384,999,1114,6145,7157171217,1238,7264,8290,4342,3398,2
    180,390,8106,3123,1156,4168,8184233,6258,6285,6313,6370461,7
    1,588,8100,7118,4153,9174,3188,4205,7262,7289,7320,4352,2446,5519,2
    2,5101,4131,1153,2177,2211,4228,4250,7304,2336,2401,5440,6519626,5
    4200,2230,5268,2309,6350,1370,2430,4523,7575648,2710,5838,5972,1
    6258,7299,9371,6425,2483,5511,5581,6708,5779,1860,6945,11117,91291,7

    ТУ 16.К99-073-2015
