СКАБ 1000Пснг(А)-HFл

Производитель: НПП Спецкабель
Код товара: 1159
Доступность: На складе
СКАБ 1000Пснг(А)-HF NxSл - кабели универсальные СКАБ ® для КИПиА на напряжение до 1000 В, пучковой скрутки, групповой прокладки

Эксплуатационная задача кабеля СКАБ 1000Пснг(А)-HFл

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Разрешается задействовать Кабель СКАБ 1000Пснг(А)-HFл:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • На атомных станциях, в системах класса 2–4, вне гермозоны
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей.

    • Овальность поперечного сечения кабелей не более 10%

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация (однократно): 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –70 до +115
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

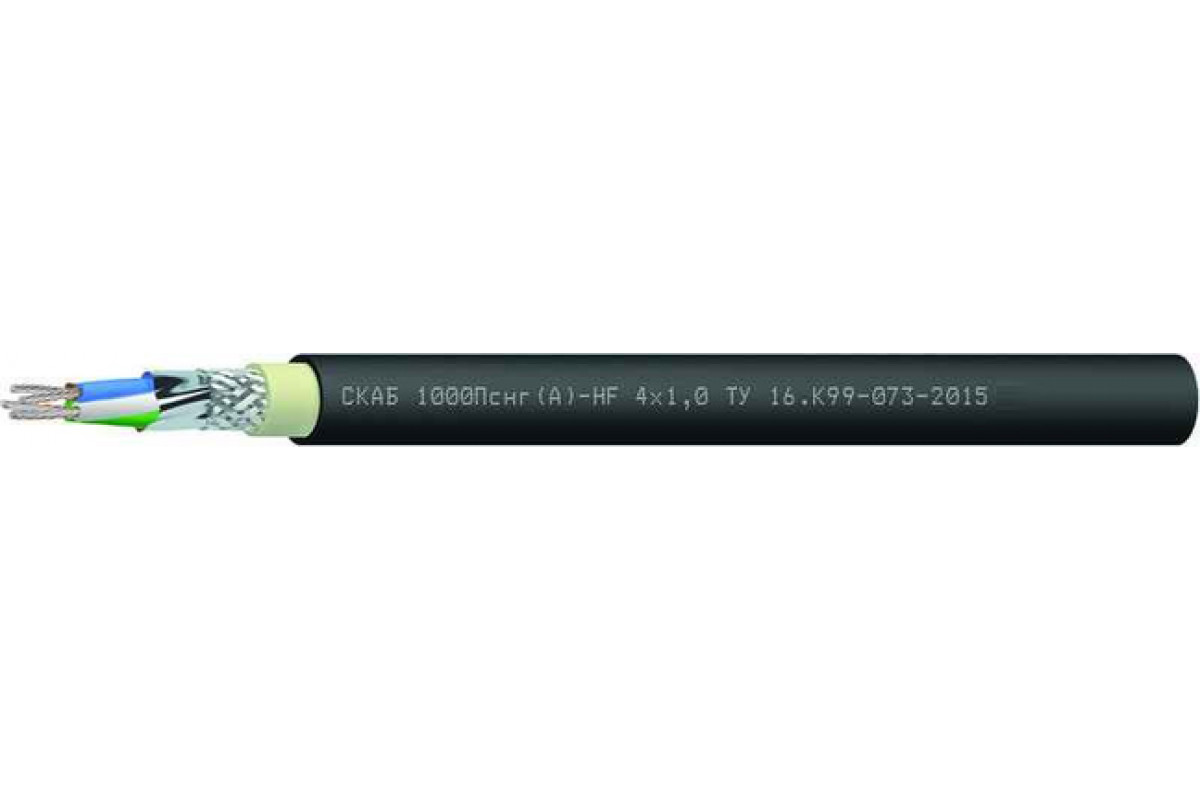

    Конструкция Кабель СКАБ 1000Пснг(А)-HFл:


    Количество жил: 4-37
    Сечение жил: 0,35-6,0 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: сшитый полиэтилен
    Скрутка: пучковая
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного или синего цвета

    Срок службы по гарантии Кабель СКАБ 1000Пснг(А)-HFл:

    кабелей СКАБ 1000Пснг(А)-HF
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 1000Пснг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    410,51111,61212,814,115,519,2
    511,211,812,412,913,915,316,720,8
    612,112,713,313,914,916,618,422,4
    712,312,913,514,315,316,918,422,4
    812,813,414,114,81617,719,724,4
    1014,815,516,31718,521,322,628,5
    1215,115,916,717,51921,823,629,3
    1415,816,617,418,420,622,924,730,7
    1917,418,319,220,822,625,327,134,5
    2420,721,722,823,926,529,831,539,9
    272122,123,224,526,930,532,140,7
    3021,722,823,925,327,831,533,242,2
    3723,324,525,727,530,23435,945,6

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    4125,1131,4138155,1186241354,4555,5
    5144,3151,5159,1179,3217,5285,2417,3661,1
    6163171,1179,7204,4249,3329497,6767,4
    7177,6186,5195,8223,8275,1366,5544,4849,5
    8194,3204214,2246,3304,3407,8609,4976,6
    10234,9246,6258,9297,8370,9526,2745,81 221,8
    12263,6276,8290,6336,3421,3600,3869,31 399,8
    14294,9309,6325,1376,9500,2678,6979,71 586,8
    19370,3388,8408,2502,5634,9871,91 252,22 082,3
    24481505530,3618,1800,91 112,61 574,82 586,4
    27522,4548,5575,9673,5875,41 221,51 725,62 847
    30566,5594,8624,5732,2953,81 334,91 883,33 117,5
    37670,3703,8739887,21 153,21 601,12 255,73 769,6

    Электрические параметры СКАБ 1000Пснг(А)-HFл

    Ном. сеч. жил, S, мм2

    0,35

    0,5

    0,75

    1,0

    1,5

    2,5

    4,0

    6,0

    Эл. сопр. жилы постоянному току при 20 o C, не более, Ом/км

    58,7

    40,7

    24,8

    18,2

    12,2

    7,56

    4,70

    3,11

    Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км

    5000

    Рабочее переменное (постоянное) напряжение, не более, В

    1000 (1500)


    Техсправка по пожарной нагрузке

    Объем горючей массы полимерных элементов в кабеле, л?10–3/м

    Ном. сеч. жил, мм2

    Число жил

    4

    5

    6

    7

    8

    10

    12

    14

    19

    24

    27

    30

    37

    0,35

    55,5

    62,8

    70,0

    75,0

    81,1

    96,7

    106,2

    117,0

    143,0

    189,3

    203,0

    218,1

    254,0

    0,5

    58,3

    65,9

    73,5

    78,8

    85,2

    101,5

    111,5

    122,8

    150,2

    198,8

    213,1

    229,0

    266,7

    0,75

    61,2

    69,2

    77,2

    82,7

    89,5

    106,6

    117,1

    128,9

    157,7

    208,7

    223,8

    240,5

    280,0

    1,0

    65,0

    73,7

    82,4

    88,4

    95,8

    114,4

    125,9

    138,8

    186,0

    225,2

    241,8

    260,1

    313,7

    1,5

    71,4

    81,2

    91,0

    98,0

    106,3

    127,4

    140,5

    170,8

    208,3

    262,8

    282,0

    303,2

    354,7

    2,5

    80,9

    92,5

    104,0

    112,3

    122,1

    163,0

    179,0

    197,2

    241,6

    306,7

    329,5

    354,6

    414,0

    4,0

    123,8

    141,1

    169,7

    178,7

    197,0

    236,8

    267,6

    294,0

    358,0

    437,1

    468,9

    504,3

    606,5

    6,0

    171,4

    195,9

    220,7

    233,2

    266,5

    323,2

    354,7

    390,8

    499,7

    608,5

    653,0

    702,5

    831,4


    ТУ 16.К99-073-2015
