СКАБ 1000Пснг(А)-HF

Производитель: НПП Спецкабель
Код товара: 1157
Доступность: На складе
СКАБ 1000Пснг(А)-HF Nx3эxSл - кабели универсальные СКАБ ® для КИПиА на напряжение до 1000 В, с индивидуально экранированными тройками, групповой прокладки

Целевая функция кабеля СКАБ 1000Пснг(А)-HF

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Разрешено применять Кабель СКАБ 1000Пснг(А)-HF:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • На атомных станциях, в системах класса 2–4, вне гермозоны
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей.

    • Овальность поперечного сечения кабелей не более 10%

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация (однократно): 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –70 до +115
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

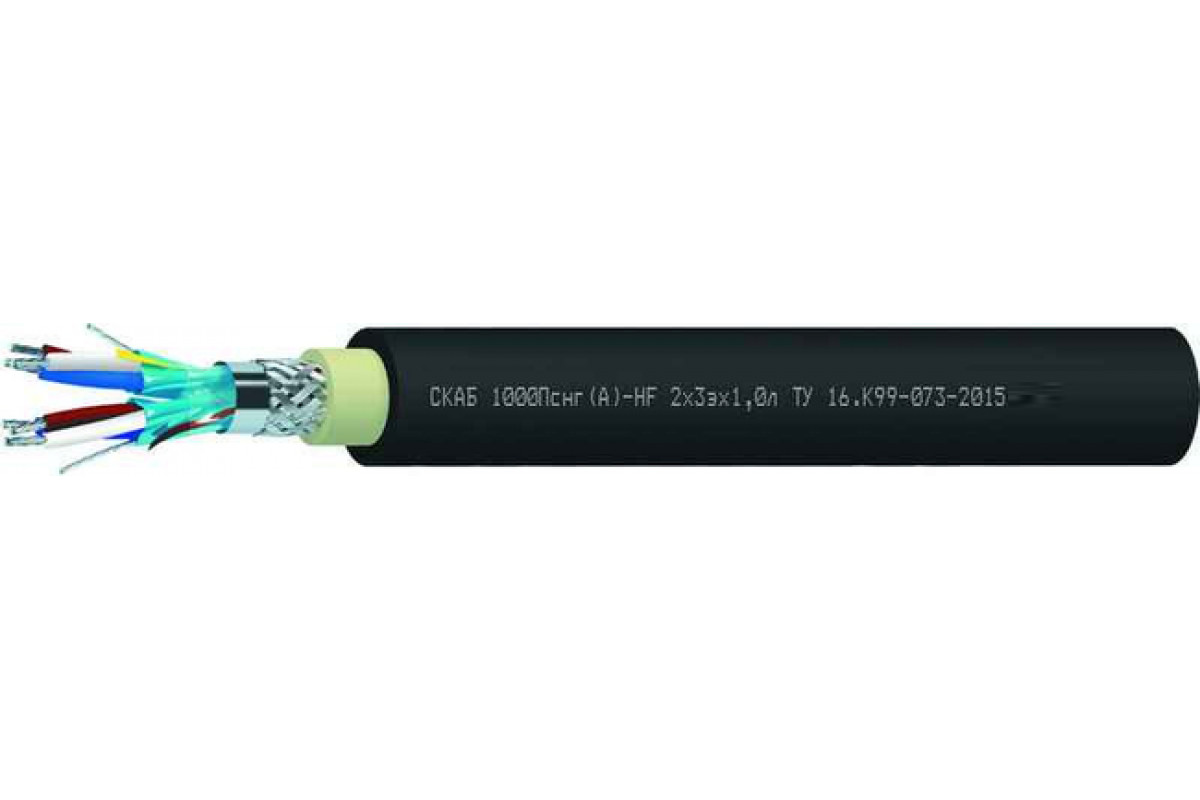

    Конструкция Кабель СКАБ 1000Пснг(А)-HF:


    Количество жил: 2-24
    Сечение жил: 0,35-6,0 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: сшитый полиэтилен
    Скрутка: троечная
    Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного или синего цвета

    Гарантийное покрытие Кабель СКАБ 1000Пснг(А)-HF:

    кабелей СКАБ 1000Пснг(А)-HF

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 1000Пснг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    21515,816,617,518,921,724,830,7
    315,21616,817,719,221,926,232,5
    416,717,518,419,321,623,928,835,9
    518,319,220,221,823,626,531,539,7
    620,421,422,523,725,729,434,843,3
    7212223,124,426,530,234,843,3
    82223,124,325,628,131,737,347,1
    102627,328,730,633,337,44455,8
    122728,329,731,534,339,345,657,6
    1428,429,831,333,236,141,34860,8
    163031,533,13538,243,750,964,5
    2033,134,836,539,442,948,756,571,7
    2437,439,341,343,848,254,763,179,4

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    2193,4203,1213,3240,3291,6407,1615,6937,8
    3235,3247,1259,5297,5367,5518,97821 217,4
    4286,4300,7315,7364,8482,9648,2985,71 523,7
    5340,6357,6375,5462,3577,8780,21 174,61 862,2
    6420,9441,9464536671,7941,51 3962 175,2
    7466,3489,6514,1596,4752,11 060,31 540,82 425,4
    8516,8542,6569,7663857,31 186,11 704,32 760,5
    10649,8682,3716,4844,51 070,21 463,22 133,93 454
    12748,4785,8825,1963,31 228,81 743,62 4693 987,4
    14843,4885,6929,91 089,31 395,61 991,22 801,74 546,8
    16940,2987,21 036,61 217,31 564,62 236,93 177,65 164,8
    201 134,91 191,61 251,21 524,81 961,92 753,73 859,76 304,6
    241 385,81 455,11 527,91 802,72 342,63 298,44 610,47 238,2

    Электрические параметры СКАБ 1000Пснг(А)-HF

    Ном. сеч. жил, S, мм2

    0,35

    0,5

    0,75

    1,0

    1,5

    2,5

    4,0

    6,0

    Эл. сопр. жилы постоянному току при 20 o C, не более, Ом/км

    58,7

    40,7

    26,0

    22,3

    14,3

    7,63

    4,88

    3,17

    Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км

    5000

    Эл. емкость пар, пересчитанная на 1 км, не более, нФ

    100

    125

    Рабочее переменное (постоянное) напряжение, не более, В

    1000 (1500)


    Техсправка по пожарной нагрузке

    Объем горючей массы полимерных элементов в кабеле, л?10–3/м

    Ном. сеч. жил, мм2

    Число троек

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,35

    79,2

    91,9

    109,2

    127,5

    161,0

    175,3

    192,3

    243,6

    272,7

    303,4

    335,0

    398,9

    494,8

    0,5

    83,2

    96,5

    114,7

    133,9

    169,0

    184,1

    201,9

    255,8

    286,3

    318,6

    351,8

    418,8

    519,5

    0,75

    87,4

    101,3

    120,4

    140,6

    177,5

    193,3

    212,0

    268,6

    300,6

    334,5

    369,4

    439,7

    545,5

    1,0

    93,6

    108,9

    129,6

    167,7

    191,2

    208,5

    228,9

    291,5

    325,0

    362,1

    400,1

    506,2

    591,3

    1,5

    103,8

    121,4

    160,9

    187,5

    214,1

    233,9

    267,6

    327,4

    365,7

    408,0

    451,4

    570,9

    669,5

    2,5

    135,3

    156,4

    185,8

    217,1

    260,7

    284,5

    312,5

    381,1

    455,8

    507,6

    560,7

    669,9

    804,6

    4,0

    228,1

    268,2

    317,9

    368,2

    440,3

    469,6

    520,4

    635,4

    719,7

    799,3

    883,2

    1048,8

    1224,5

    6,0

    296,8

    351,5

    436,9

    508,9

    580,1

    620,6

    706,3

    863,4

    960,4

    1069,0

    1182,7

    1408,4

    1637,7


    ТУ 16.К99-073-2015
