СКАБ 660КГУнг(С)-FRHF-ХЛ

СКАБ 660КГУнг(С)-FRHF-ХЛ – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие, бронированные

Тип использования кабеля СКАБ 660КГУнг(С)-FRHF-ХЛ

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается применять Кабель СКАБ 660КГУнг(С)-FRHF-ХЛ:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

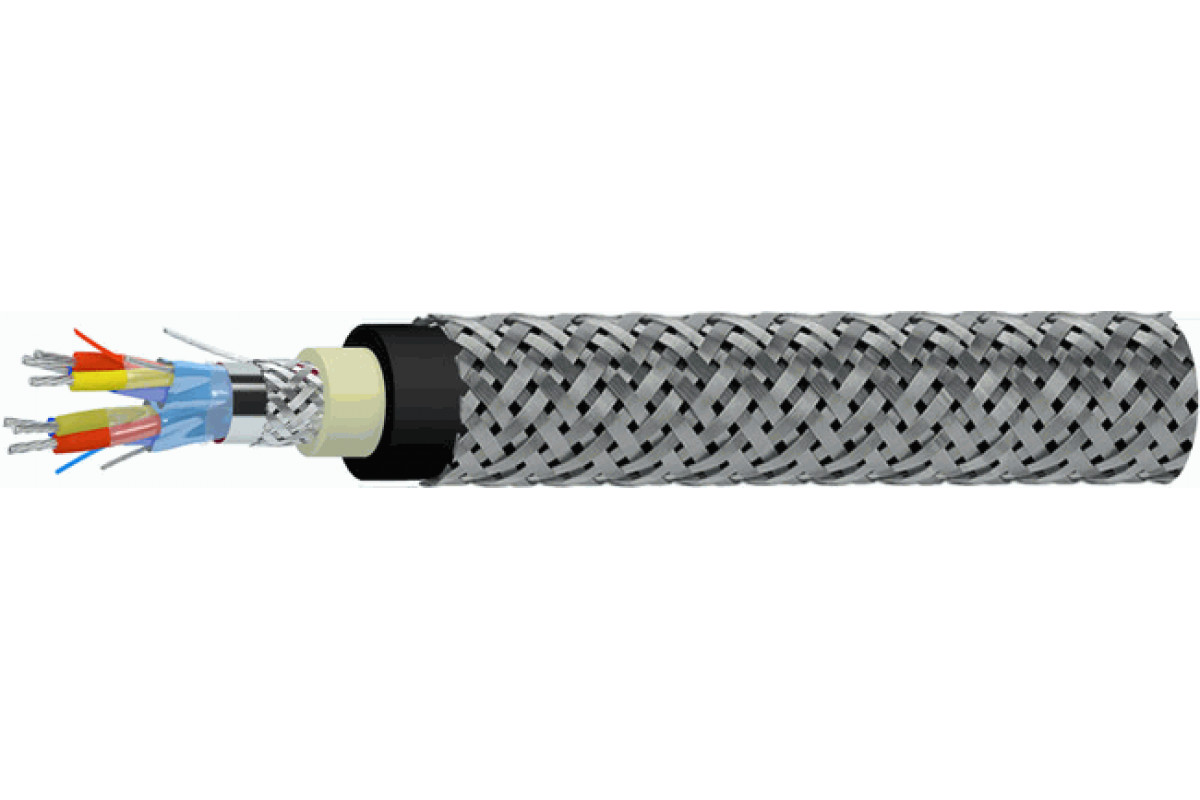

Конструкция Кабель СКАБ 660КГУнг(С)-FRHF-ХЛ:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты с контактным проводником и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок безотказной работы Кабель СКАБ 660КГУнг(С)-FRHF-ХЛ:

кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	19,3	19,8	20,8	21,8	23,3
3	19,8	20,8	21,8	23,3	25
4	21,8	22,8	23,8	25	27
5	23,3	24,5	26	27,5	30
6	25,5	26,5	28	30	32,5
7	25,5	26,5	28	30	32,5
8	27,5	29	30	32	34,9
10	32	33,5	35,4	37,4	40,9
12	32,5	34,9	36,4	38,9	42,4
14	34,9	36,4	37,9	40,9	44,4
16	36,4	37,9	40,4	42,9	47,1
20	39,9	42,4	44,4	47,6	52,1
24	44,4	47,1	49,6	53,1	59

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	474,4	515,4	551,7	617,6	747,2
3	540,7	594,6	643,5	754,7	915,3
4	628,8	718,6	774,9	907,8	1 088,5
5	739,9	842,8	916,8	1 051,5	1 266,2
6	855,7	950,5	1 038,9	1 195,4	1 481,4
7	901,9	1 007,9	1 104,9	1 281,6	1 597,4
8	993,6	1 114,1	1 221,5	1 455,5	1 926,3
10	1 201,6	1 521,1	1 661,3	1 924,2	2 390
12	1 486,5	1 665,1	1 822,1	2 165,7	2 708,2
14	1 627,9	1 828,7	2 012,2	2 396,1	3 011
16	1 772,1	2 045,6	2 250,1	2 685,1	3 324,5
20	2 117,7	2 447,6	2 693,8	3 167,6	4 045,9
24	2 486	2 820,7	3 121,8	3 784,4	4 715,2

Электрические параметры СКАБ 660КГУнг(С)-FRHF-ХЛ

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	170	198,6	233	286,5	326,5	347,2	385,1	467	529,7	586,7	645,6	766,9	926,8
0,75	196,3	228,5	276,1	317,7	362	385	427,3	544,4	600,8	664,9	731,1	884,1	1026,8
1	156,7	167,9	189,2	211	225,7	225,7	246,3	407,7	419,3	442,2	484,8	535,3	619,9
1,5	224,6	272,1	319,5	371,1	421,4	449,5	524,7	637	705,4	785,2	881,7	1044,2	1215,1
2,5	258,3	303,4	359,4	416	498,3	531,1	590,4	720,6	816,2	905,6	997,9	1184,3	1381,7

ТУ 16.К99-061-2013
