Практическое использование кабеля СКАБ 660Унг(С)-FRHF-ХЛ
Разрешается использовать Кабель СКАБ 660Унг(С)-FRHF-ХЛ:
Овальность поперечного сечения кабелей не более 10%
Минимальный срок службы
50 летМинимальный радиус изгиба, DH*
эксплуатация: 5?DHмонтаж: 5?DH
Диапазон температур, °С
эксплуатация: от –80 до +125монтаж: от –50 до +50
* DH — наружный размер кабеля

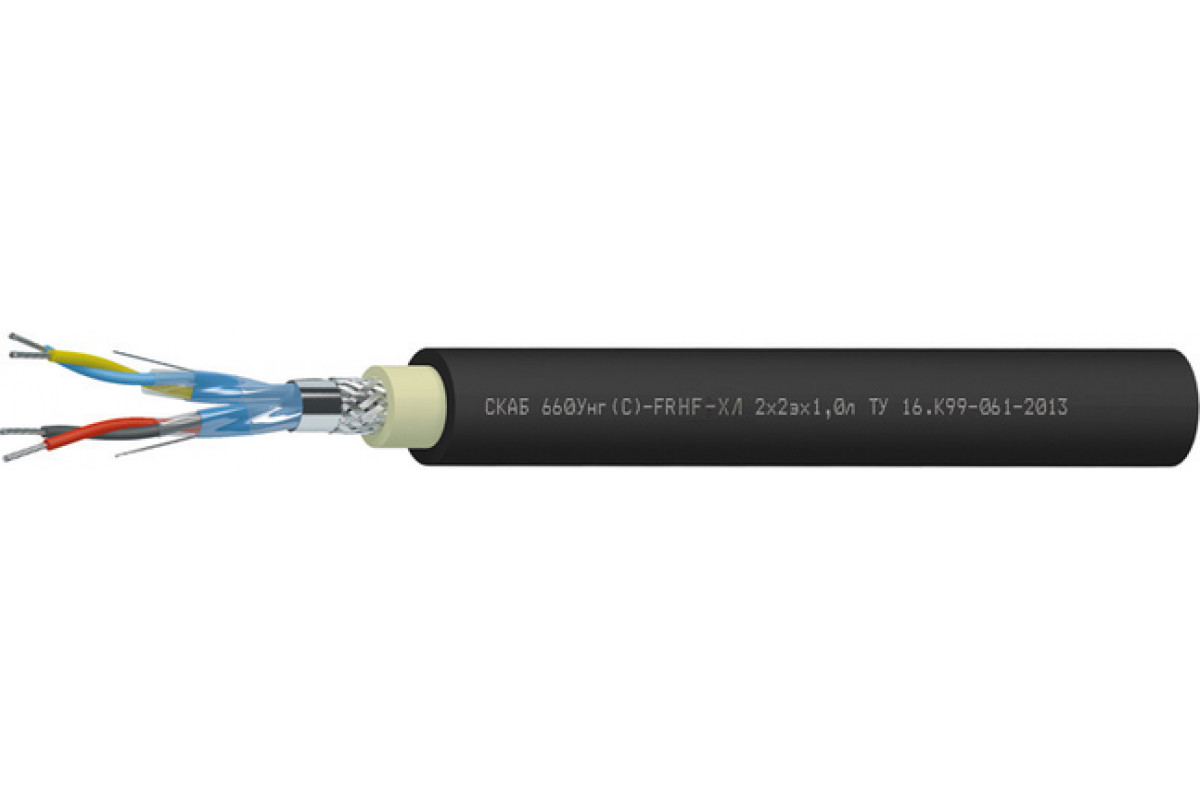

Конструкция Кабель СКАБ 660Унг(С)-FRHF-ХЛ:
Количество жил: 2-24
Сечение жил: 0,5-2,5 мм2
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного или синего цвета
Гарантийный период функционирования Кабель СКАБ 660Унг(С)-FRHF-ХЛ:
кабелей СКАБ 660Унг(С)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 660Унг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут
Наружный размер кабелей, DH, не более, мм
| Число пар в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 2 | 15 | 15,5 | 16,5 | 17 | 18,9 |
| 3 | 15,5 | 16,5 | 17 | 18,4 | 19,9 |
| 4 | 17 | 18,4 | 18,9 | 19,9 | 21,9 |
| 5 | 18,9 | 19,9 | 20,4 | 21,9 | 23,6 |
| 6 | 20,4 | 21,4 | 22,4 | 24,1 | 25,6 |
| 7 | 20,4 | 21,4 | 22,4 | 24,1 | 25,6 |
| 8 | 21,9 | 23,1 | 24,1 | 25,6 | 28,1 |
| 10 | 25,6 | 26,6 | 28,1 | 30,1 | 32,6 |
| 12 | 26,1 | 27,6 | 29,1 | 31,1 | 34 |
| 14 | 27,6 | 29,1 | 30,6 | 32,6 | 35,5 |
| 16 | 29,1 | 30,6 | 32,1 | 34,5 | 37,5 |
| 20 | 32,1 | 34 | 35,5 | 38 | 42 |
| 24 | 36 | 37,5 | 40 | 42,5 | 46,7 |
Расчетная масса 1 км кабелей, кг
| Число пар в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 2 | 322,9 | 350,5 | 375 | 420,4 | 490,3 |
| 3 | 371,7 | 407 | 439,7 | 499,6 | 614,3 |
| 4 | 431,9 | 475,1 | 516,5 | 614,5 | 755 |
| 5 | 495 | 571,5 | 621,3 | 733,1 | 882,5 |
| 6 | 583,4 | 667,6 | 728,1 | 836,9 | 1 007,6 |
| 7 | 616,7 | 707,7 | 774,9 | 896,4 | 1 088,2 |
| 8 | 705,5 | 783,7 | 860,6 | 998 | 1 246,8 |
| 10 | 851,2 | 950,7 | 1 076,1 | 1 248,3 | 1 562,7 |
| 12 | 934,9 | 1 082,3 | 1 188,3 | 1 391,6 | 1 751 |
| 14 | 1 065 | 1 196,4 | 1 317,6 | 1 586,6 | 1 995,6 |
| 16 | 1 166,8 | 1 315,2 | 1 451,9 | 1 750,6 | 2 211,8 |
| 20 | 1 371,4 | 1 593,6 | 1 806 | 2 129,6 | 2 645 |
| 24 | 1 678,8 | 1 891,5 | 2 097,9 | 2 479 | 3 182,1 |
Электрические параметры СКАБ 660Унг(С)-FRHF-ХЛ
Электрические параметры | Номинальное сечение жил S, мм2 | ||||
0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 40 | 60 |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм | 100 | ||||
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 150 | ||||
Волновое сопротивление на частоте 31,25 кГц, Ом | 80±20 | ||||
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | ||||
Рабочее переменное (постоянное) напряжение, не более, В | 660 (1000) | ||||
Техсправка по пожарной нагрузке
| Объем горючей массы, лx10-3/м | |||||||||||||
| Ном. сеч. жил, мм2 | Число пар | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 162,6 | 184,6 | 212,4 | 241,8 | 280,9 | 294,7 | 327,5 | 394,6 | 430,6 | 498,1 | 543,4 | 635,3 | 752,3 |
| 0,75 | 173 | 196,9 | 227,2 | 268,1 | 303,5 | 318,8 | 352,1 | 424,9 | 489,9 | 537,5 | 587,1 | 690,1 | 814,5 |
| 1 | 181,8 | 207,5 | 239,9 | 283,4 | 321,1 | 337,8 | 373,3 | 476,7 | 520,3 | 571,3 | 624,6 | 751,4 | 867,8 |
| 1,5 | 196,5 | 225,2 | 270,1 | 311 | 350,4 | 369,2 | 408,6 | 521,9 | 570,6 | 627,7 | 689,5 | 827,2 | 956,6 |
| 2,5 | 217,1 | 258,9 | 302,6 | 346,6 | 391,3 | 413,3 | 483,6 | 585,2 | 644 | 725,8 | 794,4 | 933,3 | 1082,7 |
ТУ 16.К99-061-2013
