СКАБ 660КГУнг(С)-FRHF-ХЛл

Производитель: НПП Спецкабель
Код товара: 1133
Доступность: На складе
СКАБ 660КГУнг(С)-FRHF-ХЛ – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Свойство кабеля СКАБ 660КГУнг(С)-FRHF-ХЛл

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Разрешено применять Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В химически агрессивных средах
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    50 лет

    Минимальный радиус изгиба, DH*

    монтаж: 5?DH
    эксплуатация: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +125
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

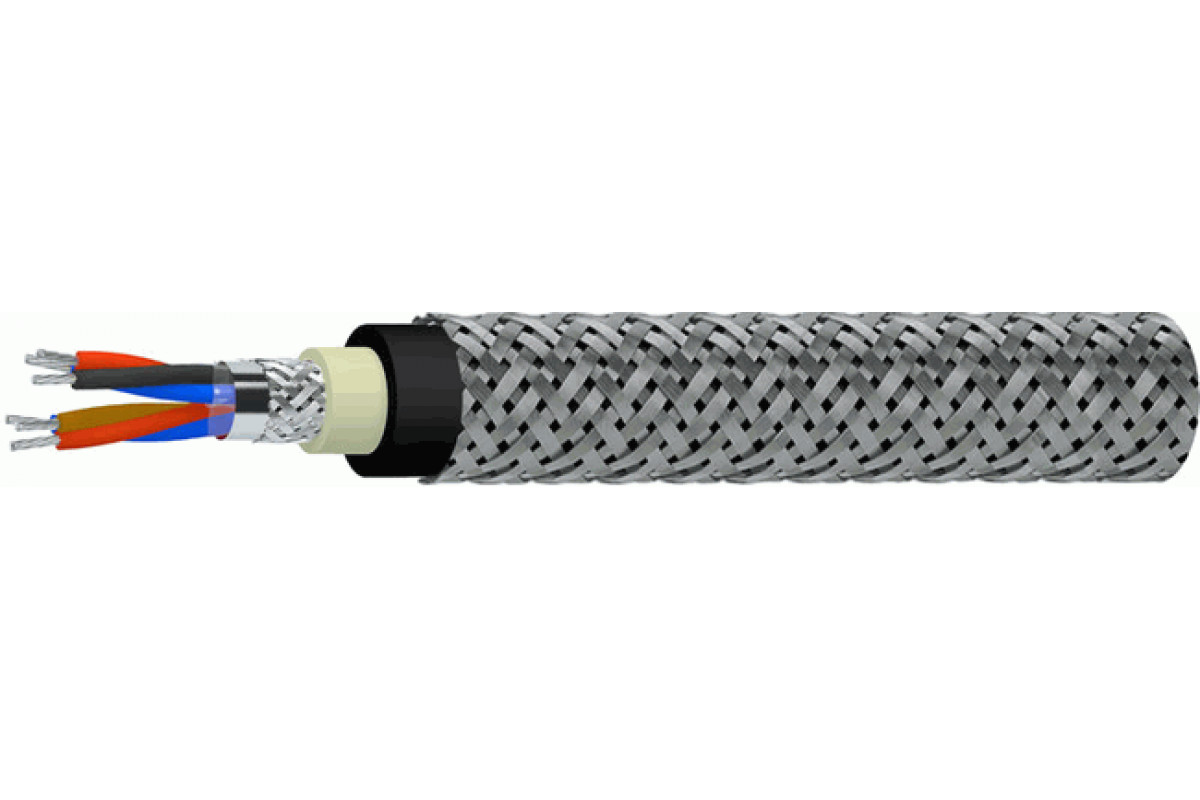

    Конструкция Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка:троечная
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: термопластичный полиуретан, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийные обязательства Кабель СКАБ 660КГУнг(С)-FRHF-ХЛл:

    кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
    Нераспространение горения при групповой прокладке (категория C)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    112,913,413,414,414,9
    218,419,320,321,322,8
    319,320,321,322,324,5
    420,821,822,824,526,5
    522,823,82526,529
    624,526272931,5
    724,526272931,5
    826,527,5293134
    1030,532,53436,439,4
    1231,53335,437,440,9
    143335,436,939,442,9
    1634,936,938,441,945,6
    2038,440,942,946,150,6
    2442,945,147,651,657

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1249,4269,1286,7317,8368,4
    2440,3478,5517,1579,6708
    3499,2550596,9683,1843,1
    4573,9637,7695,5828,51 025,8
    5651,1750,1854,7979,81 189,7
    6756,2872,4956,91 111,51 395,3
    7794,5918,91 013,51 187,51 502
    8900,81 016,51 120,51 320,21 810,5
    101 083,21 221,71 530,31 7822 248,8
    121 177,81 514,81 676,91 973,62 491
    141 327,31 661,41 8432 224,12 809,9
    161 591,81 810,72 012,22 441,33 087,6
    201 851,62 165,52 4572 9333 685,2
    242 221,82 548,32 846,33 411,84 360

    Электрические параметры СКАБ 660КГУнг(С)-FRHF-ХЛл

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    150

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке


    		Объем горючей массы, лx10-3/м
    Ном. сеч. жил,
    мм2     		Число троек
    12345678101214162024
    0,592,9176,2204,9239,7276321,9342,6382,3463512,8594653,1772,5917
    0,7598,8188,5220,2258,2306,8349,9372,8414502,1582,6645,5710,4844,2999,4
    1103,8199,2233,2274326372,1397,1441,1561,5621,8689,7759,69201070
    1,5112,2216,9255,1309,7360,1409,2437,5486,5619,4687,1763,1844,11020,11187,7
    2,5123,9250,1294,6349,6404,9461493,8575,9700,5781,3885,5976,51160,11363,4

    ТУ 16.К99-061-2013
