СКАБ 660КГнг(А)-FRLSл

Код товара: 1131

Доступность: На складе

Описание

СКАБ 660КГнг(А)-FRLS – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Техническое свойство кабеля СКАБ 660КГнг(А)-FRLSл

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается задействовать Кабель СКАБ 660КГнг(А)-FRLSл:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

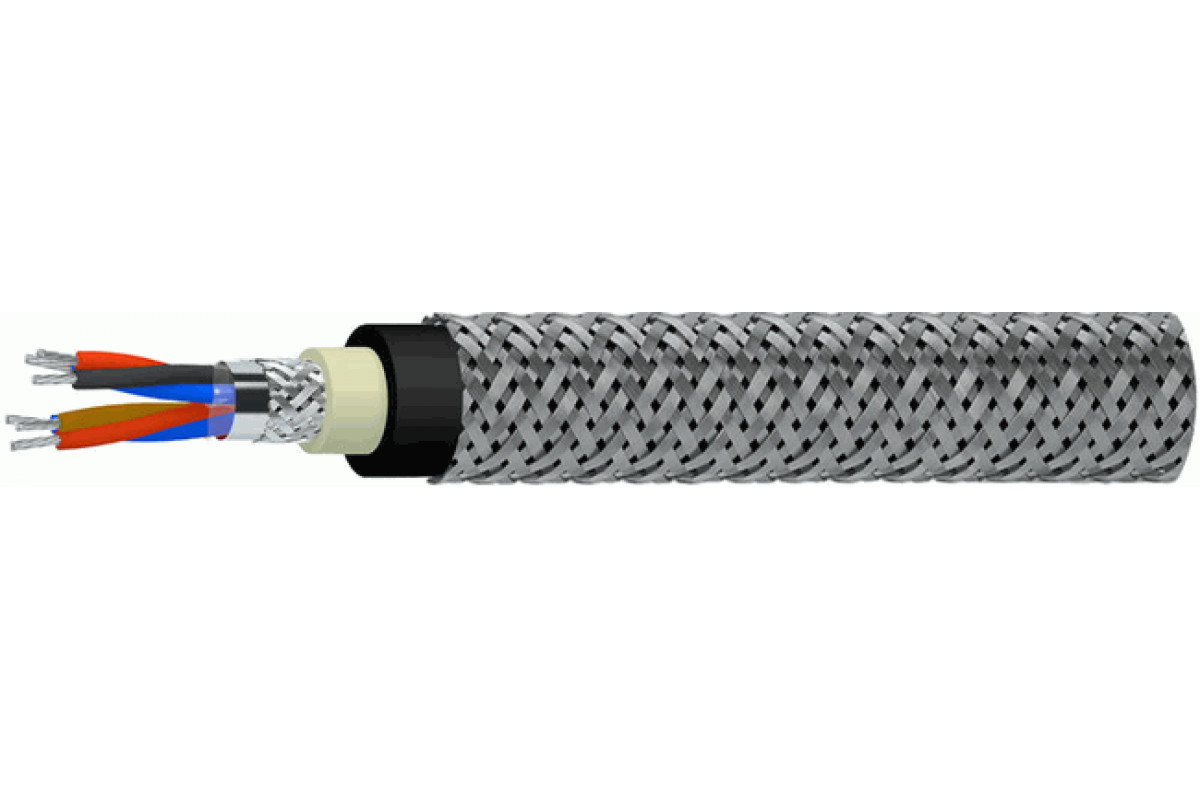

Конструкция Кабель СКАБ 660КГнг(А)-FRLSл:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Период гарантии Кабель СКАБ 660КГнг(А)-FRLSл:

кабелей СКАБ 660КГнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	12,9	13,4	13,4	14,4	14,9
2	18,4	19,3	20,3	21,3	22,8
3	19,3	20,3	21,3	22,3	24,5
4	20,8	21,8	22,8	24,5	26,5
5	22,8	23,8	25	26,5	29
6	24,5	26	27	29	31,5
7	24,5	26	27	29	31,5
8	26,5	27,5	29	31	34
10	30,5	32,5	34	36,4	39,4
12	31,5	33	35,4	37,4	40,9
14	33	35,4	36,9	39,4	42,9
16	34,9	36,9	38,4	41,9	45,6
20	38,4	40,9	42,9	46,1	50,6
24	42,9	45,1	47,6	51,6	57

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	259,3	279,3	297,3	329	380,5
2	458,2	497,4	536,8	600,7	733,9
3	518,1	569,9	617,7	705,4	870,5
4	594,5	659,5	718,2	856	1 056,1
5	673,7	777	883,1	1 010,2	1 223
6	783,8	901,9	987,8	1 144,6	1 435,7
7	822,1	948,4	1 044,4	1 220,6	1 542,4
8	930,9	1 048,4	1 153,9	1 356,1	1 854,3
10	1 118,4	1 259,1	1 573,9	1 829	2 300,8
12	1 214,2	1 557,7	1 721,9	2 022,1	2 544,7
14	1 369,9	1 706,6	1 890,4	2 275,6	2 872,2
16	1 636,7	1 858,4	2 062,2	2 495,6	3 153,5
20	1 901,4	2 218,8	2 518,6	2 999,5	3 758,5
24	2 283,2	2 613,7	2 914,9	3 486	4 449,3

Электрические параметры СКАБ 660КГнг(А)-FRLSл

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	92,9	176,2	204,9	239,7	276	321,9	342,6	382,3	463	512,8	594	653,1	772,5	917
0,75	98,8	188,5	220,2	258,2	306,8	349,9	372,8	414	502,1	582,6	645,5	710,4	844,2	999,4
1	103,8	199,2	233,2	274	326	372,1	397,1	441,1	561,5	621,8	689,7	759,6	920	1070
1,5	112,2	216,9	255,1	309,7	360,1	409,2	437,5	486,5	619,4	687,1	763,1	844,1	1020,1	1187,7
2,5	123,9	250,1	294,6	349,6	404,9	461	493,8	575,9	700,5	781,3	885,5	976,5	1160,1	1363,4

ТУ 16.К99-061-2013
