Оперативная задача кабеля СКАБ 660КГнг(А)-HF-ХЛ
Возможно эксплуатировать Кабель СКАБ 660КГнг(А)-HF-ХЛ:
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Соответствует требованиям Российского морского регистра судоходства (РМРС).
Соответствует требованиям Российского речного регистра (РРР)
Минимальный срок службы
40 летМинимальный радиус изгиба, DH*
монтаж: 5?DHэксплуатация: 5?DH
Диапазон температур, °С
эксплуатация: от –80 до +90монтаж: от –50 до +50
* DH — наружный размер кабеля

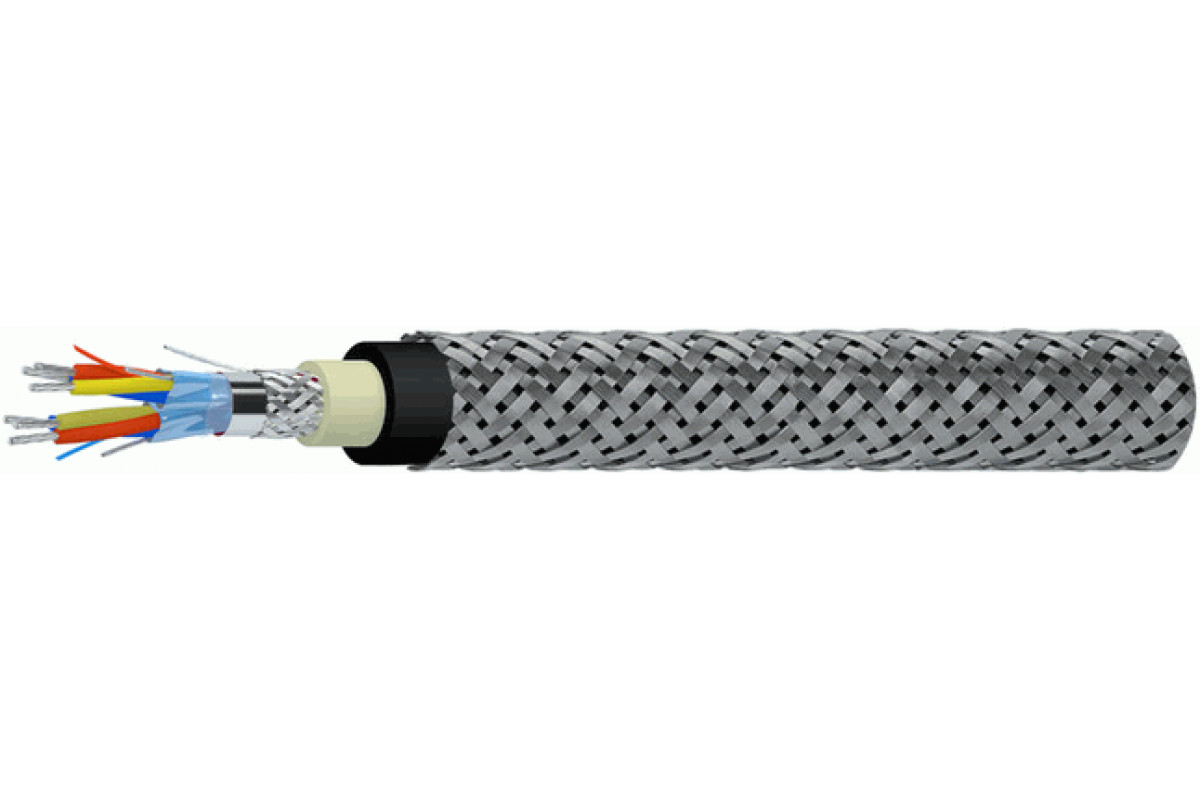

Конструкция Кабель СКАБ 660КГнг(А)-HF-ХЛ:
Количество жил: 2-24
Сечение жил: 0,5-2,5 мм2
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Гарантийное обслуживание Кабель СКАБ 660КГнг(А)-HF-ХЛ:
кабелей СКАБ 660КГнг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 660КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1Нераспространение горения при групповой прокладке (категория А)
Наружный размер кабелей, DH, не более, мм
Число троек в кабелях, N | Cечение жил, S, мм2 | ||||
0,5 | 0,75 | 1 | 1,5 | 2,5 | |
2 | 16,4 | 17,4 | 17,9 | 19,8 | 21,8 |
3 | 17,4 | 17,9 | 19,3 | 20,8 | 22,8 |
4 | 18,4 | 19,8 | 20,8 | 22,3 | 25 |
5 | 20,3 | 21,3 | 22,3 | 23,8 | 27 |
6 | 21,8 | 22,8 | 24,5 | 26 | 29,5 |
7 | 21,8 | 22,8 | 24,5 | 26 | 29,5 |
8 | 23,3 | 24,5 | 26 | 28 | 31,5 |
10 | 27 | 28,5 | 30,5 | 32,5 | 36,9 |
12 | 27,5 | 29,5 | 31 | 33,5 | 37,9 |
14 | 29 | 31 | 32,5 | 35,4 | 39,9 |
16 | 30,5 | 32,5 | 34 | 37,4 | 42,4 |
20 | 33,5 | 35,9 | 37,9 | 41,4 | 46,6 |
24 | 36,9 | 39,4 | 41,9 | 46,1 | 52,1 |
Расчетная масса 1 км кабелей, кг
Число троек в кабелях, N | Cечение жил, S, мм2 | ||||
0,5 | 0,75 | 1 | 1,5 | 2,5 | |
2 | 387,9 | 445,7 | 482 | 547,4 | 646,5 |
3 | 440,3 | 511 | 558,6 | 645,1 | 775,1 |
4 | 527,7 | 592,8 | 650,8 | 755,1 | 977,1 |
5 | 600,5 | 676,2 | 747,3 | 901,5 | 1 134,3 |
6 | 674,4 | 786,2 | 869,8 | 1 045,4 | 1 292,9 |
7 | 710,6 | 831,8 | 924,7 | 1 118,8 | 1 395,5 |
8 | 808,5 | 943 | 1 046,2 | 1 243,7 | 1 554,4 |
10 | 993,1 | 1 133,9 | 1 263,7 | 1 537,7 | 2 081,5 |
12 | 1 085,6 | 1 247,2 | 1 395,3 | 1 854,2 | 2 317,7 |
14 | 1 192,3 | 1 378 | 1 581,1 | 2 048,2 | 2 630,8 |
16 | 1 302,7 | 1 542,7 | 1 879,9 | 2 257 | 2 899,6 |
20 | 1 707,5 | 1 964,5 | 2 208,3 | 2 715,4 | 3 509,5 |
24 | 1 957 | 2 310,1 | 2 649,1 | 3 201,7 | 4 136,6 |
Электрические параметры СКАБ 660КГнг(А)-HF-ХЛ
Электрические параметры | Номинальное сечение жил S, мм2 | ||||
0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм | 100 | ||||
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ | 200 | ||||
Рабочее переменное (постоянное) напряжение, не более, В | 660 (1000) |
Техсправка по пожарной нагрузке
Объем горючей массы, лx10-3/м | |||||||||||||
Ном. сеч. жил, мм2 | Число троек | ||||||||||||
2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
0,5 | 132,6 | 151,2 | 188,1 | 213,9 | 240,1 | 252,3 | 287,3 | 347,8 | 379,4 | 416,4 | 454,9 | 559 | 644,7 |
0,75 | 142,9 | 177 | 204 | 232,4 | 270 | 283,8 | 313,5 | 380 | 415,5 | 456,8 | 524,9 | 614,4 | 712,2 |
1 | 165,1 | 188,4 | 217,6 | 248,3 | 288,8 | 303,9 | 338 | 407,7 | 446,4 | 516,6 | 564,7 | 661,8 | 767,9 |
1,5 | 180,8 | 207,2 | 240,1 | 283,8 | 322 | 339,4 | 375,5 | 479,1 | 524,1 | 576,5 | 630,9 | 743,7 | 878,5 |
2,5 | 202,9 | 233,6 | 280,8 | 323,8 | 365,6 | 386,3 | 428 | 546,4 | 599,2 | 660,2 | 726,2 | 872,4 | 1010,4 |
ТУ 16.К99-061-2013
