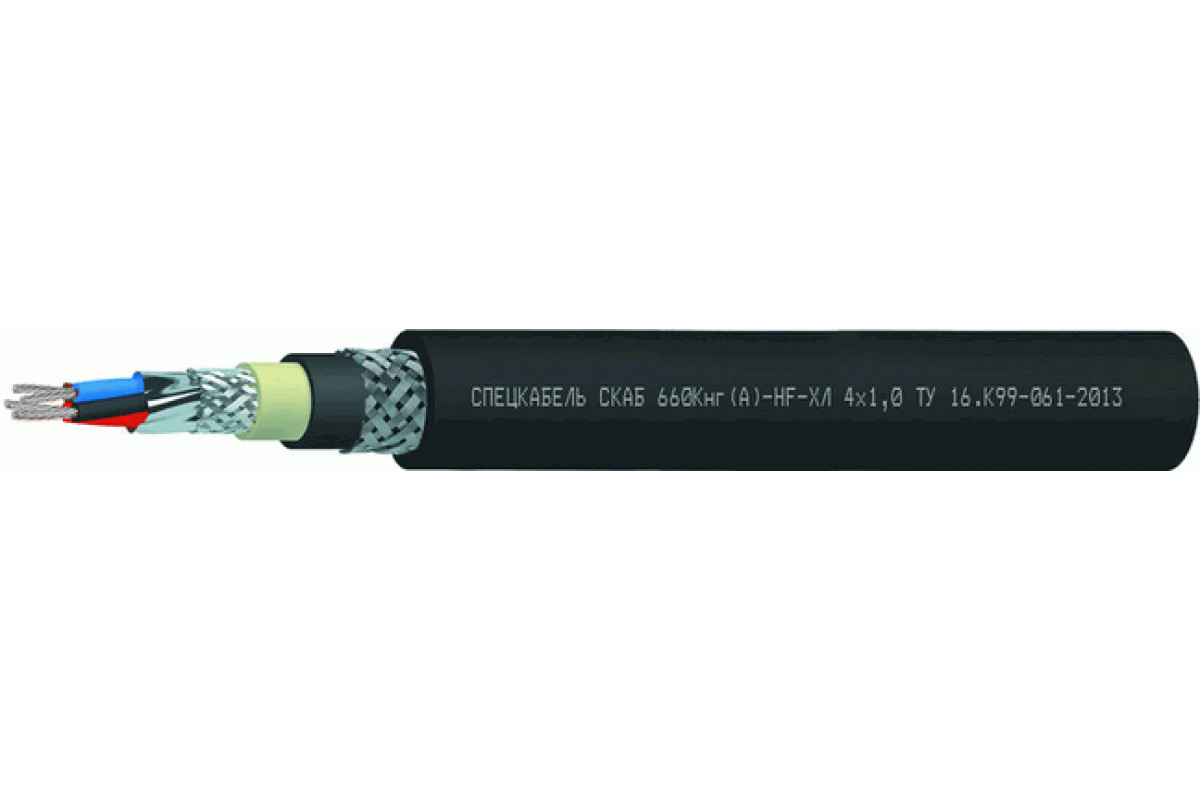

СКАБ 660Кнг(А)-HF-ХЛл

СКАБ 660Кнг(А)-HF-ХЛ – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные

Свойство кабеля СКАБ 660Кнг(А)-HF-ХЛл

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо задействовать Кабель СКАБ 660Кнг(А)-HF-ХЛл:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660Кнг(А)-HF-ХЛл:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийные условия Кабель СКАБ 660Кнг(А)-HF-ХЛл:

кабелей СКАБ 660Кнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	16	16,5	16,5	17,5	18,5
5	16,5	17	17,5	18,5	19,5
6	17	17,5	18,5	19	20,5
7	17	17,5	18,5	19	20,5
8	18	18,5	19	20	22
10	19,5	20	21	22	24,8
12	20	20,5	21,5	22,9	25,8
14	20,5	21,5	22	24,3	26,3
19	21,5	22,9	24,3	25,8	28,5
24	24,8	25,8	27,3	29	32
27	25,3	26,3	27,8	29,5	33
30	25,8	27,3	28,5	30,5	34
37	27,3	28,5	30	32	36,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	369,2	397,4	421,3	469,5	538,6
5	399,6	433,8	464,3	515,6	601,5
6	431,4	470,1	504,5	565,4	663,9
7	441,4	483,5	520,5	587,2	692,7
8	470,3	517,7	560,2	636,4	757,8
10	543	599,3	651,3	746,1	944,8
12	571,5	636,3	694,5	851,2	1 026,5
14	612	683,8	748,5	920,3	1 117,7
19	701,6	837	927,3	1 087,9	1 342,2
24	873	987,9	1 095,4	1 324,8	1 669,8
27	914,7	1 040,3	1 155,5	1 404,3	1 783,1
30	964,3	1 099,4	1 257,3	1 520,8	1 976,4
37	1 077,7	1 268,2	1 423,9	1 733,5	2 271

Электрические параметры СКАБ 660Кнг(А)-HF-ХЛл

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	194,1	208,8	223,9	228,2	243,2	276,9	238,7	308,6	351	425,6	443,9	466,3	518
0,75	204,4	220,6	237,1	242	258,5	295,7	311,1	330,9	394,5	459,7	480	505	572,9
1	213,1	230,6	248,5	253,7	271,6	311,8	328,6	350,1	418,3	488,8	511,1	548,3	611,6
1,5	227,6	247,3	267,5	273,5	293,6	338,6	374	398,8	457,9	547,8	573,3	604,4	680
2,5	247,9	270,7	293,9	301	324,2	393,4	416,1	444,8	513,6	620,5	650,4	686,7	770,3

ТУ 16.К99-061-2013
