Практическое использование кабеля СКАБ 250Кнг(А)-FRHF-ХЛ
Допускается использовать Кабель СКАБ 250Кнг(А)-FRHF-ХЛ:
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Соответствует требованиям Российского морского регистра судоходства (РМРС).
Соответствует требованиям Российского речного регистра (РРР)
Минимальный срок службы
40 летМинимальный радиус изгиба, DH*
монтаж: 10?DHэксплуатация: 10?DH
Диапазон температур, °С
эксплуатация: от –80 до +90монтаж: от –50 до +50
* DH — наружный размер кабеля

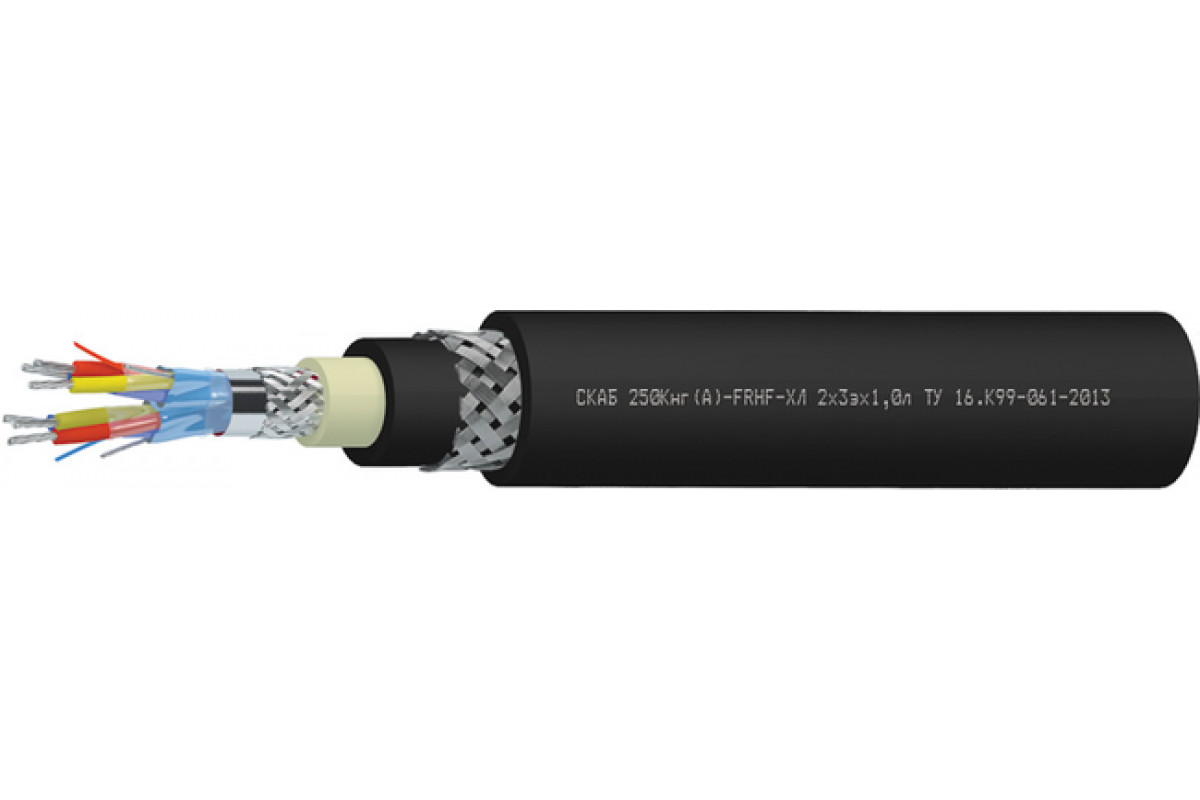

Конструкция Кабель СКАБ 250Кнг(А)-FRHF-ХЛ:
Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5 — 2,5 мм2
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке
Гарантийный срок работоспособности Кабель СКАБ 250Кнг(А)-FRHF-ХЛ:
кабелей СКАБ 250Кнг(А)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 250Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут
Наружный размер кабелей, DH, не более, мм
| Число троек в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 2 | 19,4 | 19,9 | 20,9 | 22,3 | 24,7 |
| 3 | 19,9 | 20,9 | 22,3 | 23,3 | 25,7 |
| 4 | 21,4 | 22,8 | 24,2 | 25,7 | 27,2 |
| 5 | 23,3 | 24,7 | 25,7 | 27,2 | 30,1 |
| 6 | 25,2 | 26,2 | 27,2 | 29,6 | 32,1 |
| 7 | 25,2 | 26,2 | 27,2 | 29,6 | 32,1 |
| 8 | 26,7 | 28,1 | 29,6 | 31,6 | 35 |
| 10 | 30,1 | 32,1 | 33,6 | 36,5 | 39,9 |
| 12 | 31,1 | 33,1 | 35 | 37,5 | 40,9 |
| 14 | 32,6 | 34,5 | 36,5 | 39,4 | 42,9 |
| 16 | 34,5 | 36,5 | 38 | 40,9 | 45,3 |
| 20 | 37,5 | 39,4 | 41,9 | 45,3 | 50,2 |
| 24 | 40,9 | 43,4 | 46,3 | 50,2 | 55,6 |
Расчетная масса 1 км кабелей, кг
| Число троек в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 2 | 560,7 | 607,1 | 698 | 775,8 | 892,2 |
| 3 | 620,8 | 727 | 782,5 | 882,1 | 1 030,4 |
| 4 | 748,6 | 820,4 | 886,7 | 1 008,1 | 1 256,3 |
| 5 | 834,5 | 922,9 | 1 000,4 | 1 176,7 | 1 435,4 |
| 6 | 923,3 | 1 053 | 1 145,9 | 1 343,2 | 1 649,7 |
| 7 | 958,3 | 1 097,3 | 1 199,4 | 1 414,2 | 1 750,4 |
| 8 | 1 075,1 | 1 225,8 | 1 340,2 | 1 592 | 1 932,8 |
| 10 | 1 297,1 | 1 491,8 | 1 635,2 | 1 946,7 | 2 574,5 |
| 12 | 1 429,8 | 1 610,1 | 1 774,1 | 2 273,9 | 2 820,7 |
| 14 | 1 549,5 | 1 756,7 | 1 983,8 | 2 490,2 | 3 157,2 |
| 16 | 1 674,7 | 1 939,8 | 2 304,6 | 2 757,4 | 3 452,4 |
| 20 | 2 124,4 | 2 453,1 | 2 707,4 | 3 261,5 | 4 167,4 |
| 24 | 2 456,6 | 2 841,6 | 3 209,9 | 3 859,4 | 4 862,1 |
Электрические параметры СКАБ 250Кнг(А)-FRHF-ХЛ
Электрические параметры | Номинальное сечение жил S, мм2 | ||||
0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм | 100 | ||||
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ | 150 | ||||
Рабочее переменное (постоянное) напряжение, не более, В | 380 (540) | ||||
Техсправка по пожарной нагрузке
| Объем горючей массы, лx10-3/м | |||||||||||||
| Ном. сеч. жил, мм2 | Число троек | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 260 | 283,9 | 332,1 | 368 | 404,8 | 417,1 | 473,2 | 561,2 | 598,5 | 645,3 | 694,5 | 852,4 | 974,6 |
| 0,75 | 276,2 | 318,1 | 355 | 394,6 | 454,3 | 468,1 | 509,7 | 605,9 | 647,6 | 699,3 | 780,5 | 933,8 | 1064,8 |
| 1 | 305,6 | 334,9 | 374,7 | 417,3 | 480,9 | 496,1 | 544,5 | 644,3 | 689,5 | 772,3 | 871,2 | 996,8 | 1172,5 |
| 1,5 | 363,5 | 401,9 | 473,3 | 533,5 | 591,3 | 611,9 | 669,8 | 866,9 | 928,4 | 1004,9 | 1090,1 | 1291 | 1472,1 |
| 2,5 | 329,7 | 362,8 | 407,4 | 475,2 | 529 | 546,5 | 596,7 | 735 | 817,2 | 890,9 | 960,5 | 1106,6 | 1297,3 |
ТУ 16.К99-061-2013
