СКАБ 250Кнг(А)-FRLS

Производитель: НПП Спецкабель
Код товара: 1068
Доступность: На складе
СКАБ 250Кнг(А)-FRLS – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие, бронированные

Рабочая характеристика кабеля СКАБ 250Кнг(А)-FRLS

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для систем противопожарной защиты, в том числе, во взрывоопасных зонах

    • Разрешается эксплуатировать Кабель СКАБ 250Кнг(А)-FRLS:

  • В грунтах категории I — III
  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

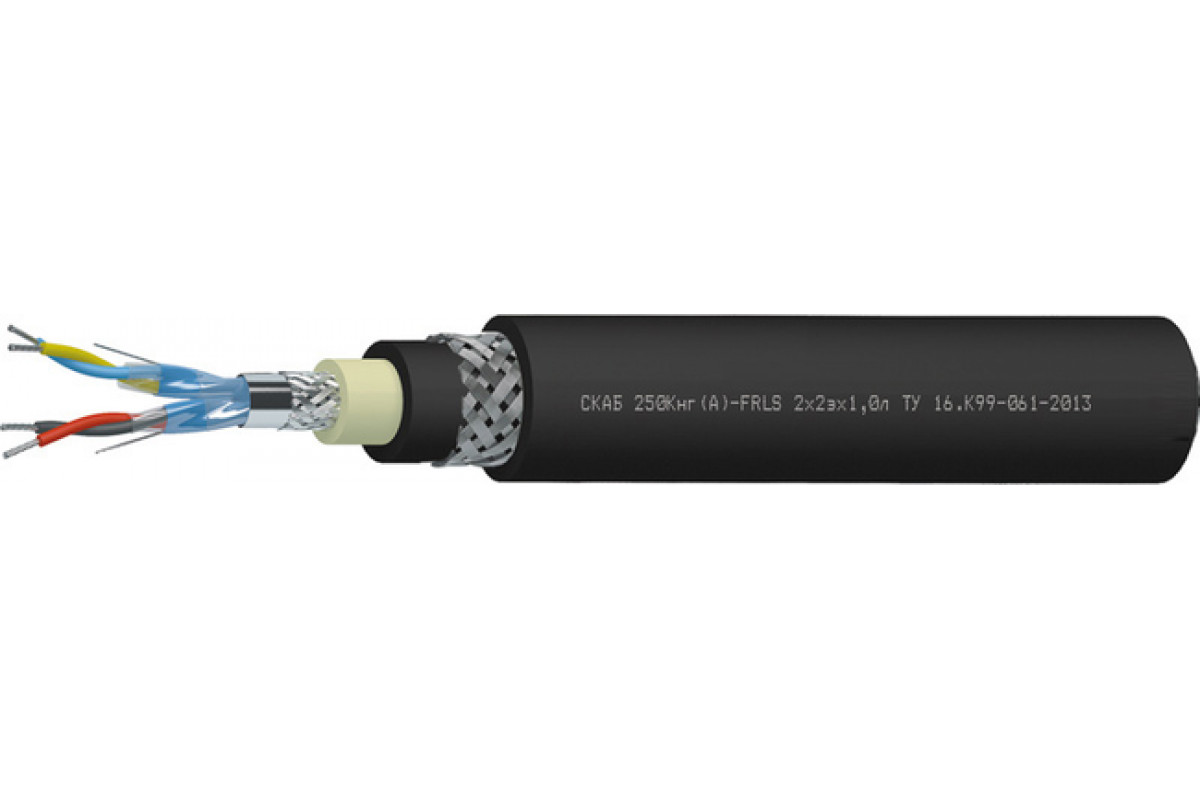

    Конструкция Кабель СКАБ 250Кнг(А)-FRLS:


    Количество пар: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5–2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный период работы Кабель СКАБ 250Кнг(А)-FRLS:

    кабелей СКАБ 250Кнг(А)-FRLS

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
    Нераспространение горения при групповой прокладке (категория А)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    217,417,918,919,920,9
    317,918,919,420,422,3
    418,919,920,922,324,2
    520,420,922,324,225,7
    621,422,824,225,728,1
    721,422,824,225,728,1
    823,324,725,727,229,6
    1026,228,129,131,134,5
    1226,728,630,132,135
    1428,129,631,133,636,5
    1629,631,132,635,538,9
    2031,633,63638,941,9
    24353739,441,946,8

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2538,7577,1611,8726,6821,9
    3588,1636,3728,9808,5927,3
    4679764,9819,8913,41 094,9
    5781,2852,1915,71 058,91 265
    6857,5939,21 042,91 201,31 445,9
    7883,2971,21 0811 251,81 515,8
    89591 090,81 2051 3701 666
    101 1901 349,61 463,41 672,52 191,9
    121 266,51 447,11 571,91 803,62 378,9
    141 4061 561,31 702,42 161,82 645,2
    161 508,71 674,91 882,92 340,92 927,9
    201 721,72 122,92 374,52 7963 443,7
    242 153,92 5062 747,33 245,94 012,5

    Электрические параметры СКАБ 250Кнг(А)-FRLS

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке


    		Объем горючей массы, лx10-3/м
    Ном. сеч. жил,
    мм2     		Число пар
    2345678101214162024
    0,5102,4115,6145,2164,3183,9192,1211,5275,2297,7324,9353,2410,8499,6
    0,75110,2124,9157,1178,3199,8209247,8299,7324,9355,1386,6476,6547,9
    1116,8145,8167,3190,1230,2240,4265320,7348,2381440,1512,1591,8
    1,5141,1160,1184,2226,7254,3266295,4355,9387,1449,8489,9571,2694,6
    2,5158180224,9256,1289,8303,6335,3431,1468,5513,1559,6690,2795

    ТУ 16.К99-061-2013
