Технологическая цель кабеля СКАБ 250КГУнг(С)-FRHF-ХЛл
Разрешено применять Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл:
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Минимальный срок службы
50 летМинимальный радиус изгиба, DH*
эксплуатация: 5?DHмонтаж: 5?DH
Диапазон температур, °С
эксплуатация: от –80 до +125монтаж: от –50 до +50
* DH — наружный размер кабеля

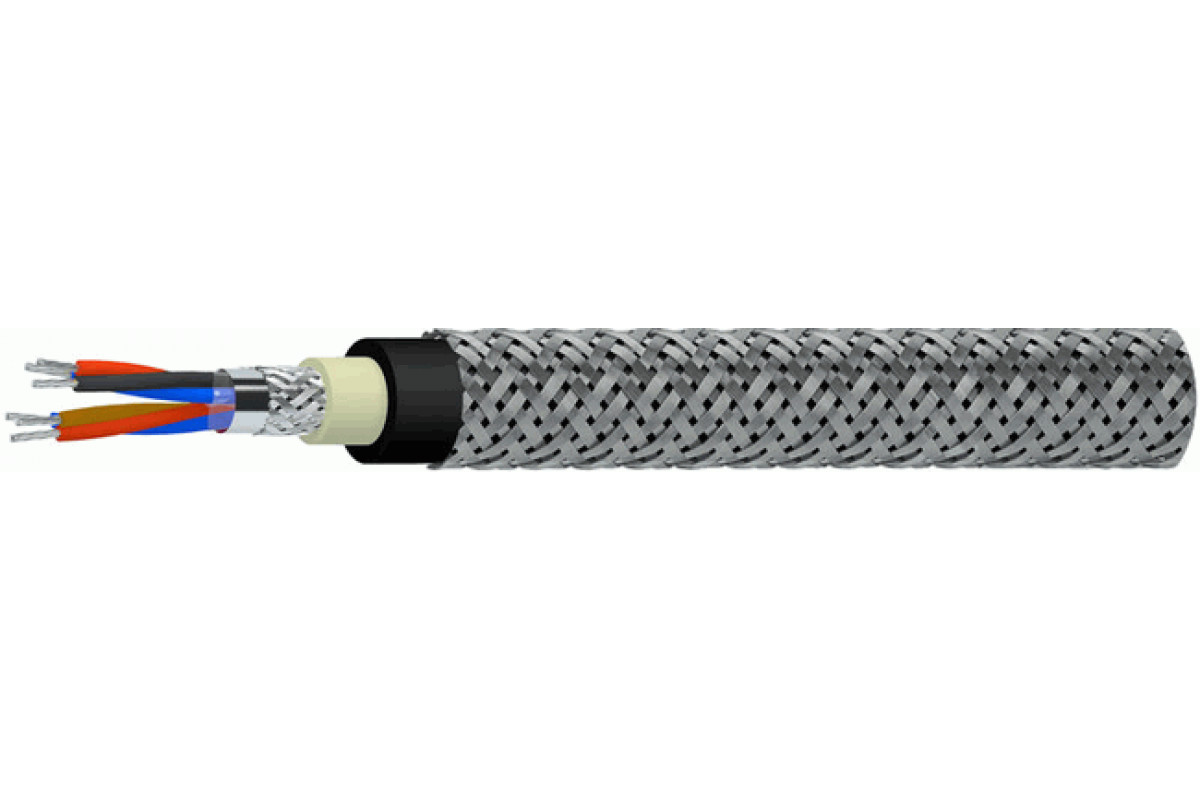

Конструкция Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл:
Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм2
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Гарантийный срок работы Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл:
кабелей СКАБ 250КГУнг(С)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 250КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Наружный размер кабелей, DH, не более, мм
Число троек в кабелях, N | Cечение жил, S, мм2 | ||||
0,5 | 0,75 | 1 | 1,5 | 2,5 | |
1 | 10,8 | 11,3 | 11,8 | 12,3 | 13,3 |
2 | 15,3 | 15,8 | 16,8 | 17,8 | 20,2 |
3 | 15,8 | 16,8 | 17,8 | 19,2 | 21,2 |
4 | 17,3 | 18,7 | 19,2 | 20,7 | 22,7 |
5 | 18,7 | 19,7 | 21,2 | 22,7 | 25,1 |
6 | 20,2 | 21,2 | 22,7 | 24,6 | 27,1 |
7 | 20,2 | 21,2 | 22,7 | 24,6 | 27,1 |
8 | 21,7 | 22,7 | 24,6 | 26,6 | 29,6 |
10 | 25,1 | 26,6 | 28,6 | 31,1 | 34,5 |
12 | 26,1 | 27,6 | 29,6 | 32,1 | 35,5 |
14 | 27,1 | 29,1 | 31,1 | 33,6 | 37 |
16 | 28,6 | 30,6 | 32,6 | 35,5 | 39 |
20 | 31,6 | 33,6 | 36 | 39 | 43,5 |
24 | 35 | 37 | 40 | 43,5 | 48,9 |
Расчетная масса 1 км кабелей, кг
Число троек в кабелях, N | Cечение жил, S, мм2 | ||||
0,5 | 0,75 | 1 | 1,5 | 2,5 | |
1 | 211,4 | 229,7 | 245,1 | 276,2 | 326,9 |
2 | 343,2 | 380,2 | 415,3 | 496,8 | 596,2 |
3 | 388,5 | 433,3 | 500,1 | 582,2 | 712,8 |
4 | 444,8 | 523,5 | 579,1 | 681 | 873,3 |
5 | 522,6 | 594,7 | 661,2 | 811,3 | 1 036,7 |
6 | 584,9 | 668,8 | 770,8 | 940,7 | 1 181,2 |
7 | 613 | 705,9 | 816,8 | 1 003,8 | 1 273,4 |
8 | 673,1 | 801,4 | 926,4 | 1 115,6 | 1 418,7 |
10 | 853,3 | 990 | 1 113 | 1 349,6 | 1 905,6 |
12 | 929,9 | 1 080,9 | 1 228 | 1 496,3 | 2 120,2 |
14 | 1 014,9 | 1 191,8 | 1 353,9 | 1 838,1 | 2 358,5 |
16 | 1 105,1 | 1 301,9 | 1 519,3 | 2 019,3 | 2 655,5 |
20 | 1 290,9 | 1 705,2 | 1 938,5 | 2 431,7 | 3 191,4 |
24 | 1 667,2 | 1 960 | 2 281,1 | 2 855,9 | 3 719,1 |
Электрические параметры СКАБ 250КГУнг(С)-FRHF-ХЛл
Электрические параметры | Номинальное сечение жил S, мм2 | ||||
0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм | 100 | ||||
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ | 150 | ||||
Рабочее переменное (постоянное) напряжение, не более, В | 380 (540) |
Техсправка по пожарной нагрузке
Объем горючей массы, лx10-3/м | ||||||||||||||
Ном. сеч. жил, мм2 | Число троек | |||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
0,5 | 63,4 | 109 | 126,3 | 147,2 | 182,5 | 206 | 218,2 | 241,5 | 310,5 | 342,9 | 377,9 | 414,2 | 487,5 | 591,4 |
0,75 | 68,1 | 118,3 | 137,7 | 174,1 | 199,8 | 225,7 | 239,5 | 282,7 | 343,3 | 377,5 | 416,8 | 457,4 | 565 | 654,4 |
1 | 72 | 126,4 | 160,2 | 186,6 | 214,5 | 259,4 | 274,6 | 304,2 | 369,8 | 407,3 | 450,1 | 519 | 611 | 708,2 |
1,5 | 78,7 | 152,7 | 177,4 | 207,5 | 255,8 | 289,2 | 306,7 | 341,9 | 414 | 456,9 | 531,2 | 582,9 | 687,6 | 834,2 |
2,5 | 88 | 172,7 | 201,7 | 253,7 | 292 | 332,7 | 353,3 | 392,2 | 502,2 | 553,5 | 611,9 | 672,4 | 831,1 | 963,9 |
ТУ 16.К99-061-2013
