СКАБ 250нг(А)-FRLSл

СКАБ 250нг(А)-FRLS NxSл - кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие

Технологическое назначение кабеля СКАБ 250нг(А)-FRLSл

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Возможно эксплуатировать Кабель СКАБ 250нг(А)-FRLSл:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –30 до +50
* D_H — наружный размер кабеля

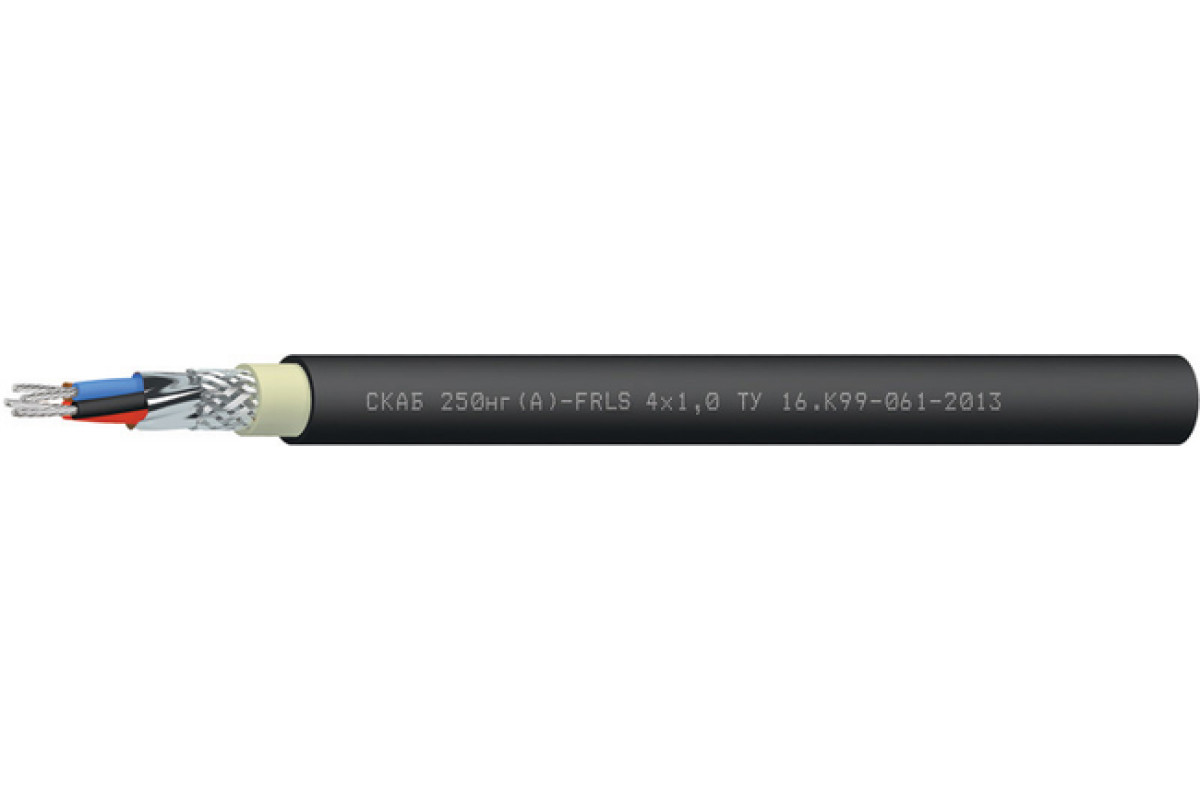

Конструкция Кабель СКАБ 250нг(А)-FRLSл:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Период гарантии Кабель СКАБ 250нг(А)-FRLSл:

кабелей СКАБ 250нг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	10,4	10,9	10,9	11,9	12,9
5	10,9	11,4	11,9	12,9	13,9
6	11,4	11,9	12,9	13,4	14,9
7	11,4	11,9	12,9	13,4	14,9
8	12,4	12,9	13,4	14,4	15,9
10	13,9	14,4	15,4	16,4	18,8
12	14,4	14,9	15,9	17,3	19,3
14	14,9	15,9	16,4	18,3	19,8
19	15,9	17,3	18,3	19,8	21,8
24	18,8	19,8	21,3	23,2	25,7
27	19,3	20,3	21,8	23,7	26,2
30	19,8	21,3	22,7	24,7	27,2
37	21,3	22,7	24,2	26,2	29,7

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	178,4	199,1	218,4	254,2	309,9
5	199,7	224,6	248	290,1	359
6	220,9	249,9	277,5	327,3	407,4
7	231	263,1	293,6	349,4	439,3
8	252,8	288,7	323,2	386,3	488,6
10	299,6	344,2	386,5	465,1	613,1
12	325,6	377,4	426	535,9	685,9
14	355,2	414,5	469	593,4	765
19	428,4	523,7	598	735,6	960,7
24	538,1	634,8	726,3	923,4	1 230,2
27	575,1	680,9	782,1	998,3	1 337,4
30	616	730,7	868,1	1 099,4	1 449,5
37	710,1	875	1 010,9	1 287,7	1 711,5

Электрические параметры СКАБ 250нг(А)-FRLSл

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	73,8	82,9	92,2	97	106,2	126,4	102	151,3	183,7	236,2	252,8	271,2	313,8
0,75	79,7	89,8	100,2	105,5	115,8	138,1	112,6	166,1	215,3	260,4	278,9	299,6	364,4
1	84,6	95,7	107	112,7	124	148,2	121,6	178,7	232	281	301,3	340,6	394,1
1,5	93	105,6	118,2	124,9	137,7	165	136,7	213,2	259,7	332,7	356,3	382,6	445,5
2,5	104,8	119,3	134,1	141,9	156,8	202,3	157,9	244,3	298,7	384,6	412,4	443,2	514,9

ТУ 16.К99-061-2013
