СКАБ 250КГнг(А)-HF-ХЛл

СКАБ 250КГнг(А)-HF-ХЛ NxSл - кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, бронированные

Рабочее применение кабеля СКАБ 250КГнг(А)-HF-ХЛл

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо задействовать Кабель СКАБ 250КГнг(А)-HF-ХЛл:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

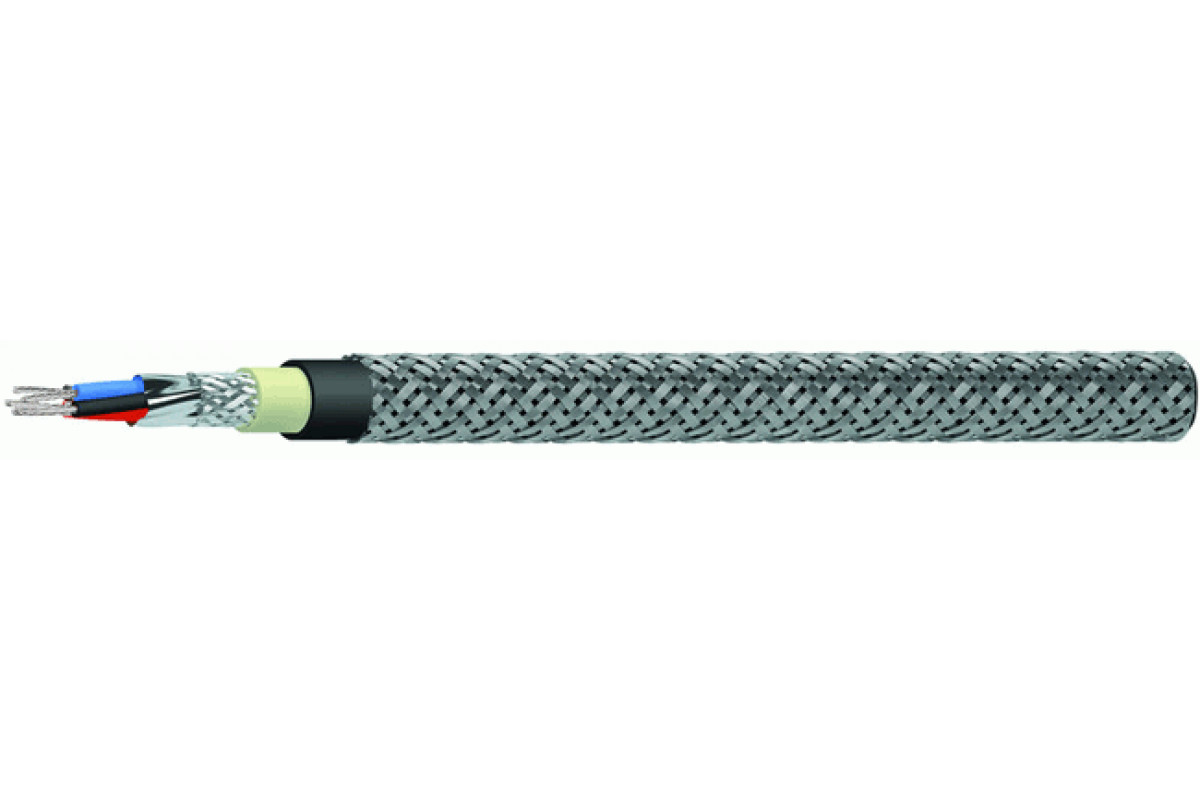

Конструкция Кабель СКАБ 250КГнг(А)-HF-ХЛл:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок работы Кабель СКАБ 250КГнг(А)-HF-ХЛл:

кабелей СКАБ 250КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	10,8	11,3	11,8	12,3	13,3
5	11,3	11,8	12,3	13,3	14,3
6	11,8	12,8	12,8	14,3	15,3
7	11,8	12,8	12,8	14,3	15,3
8	12,8	13,3	13,8	14,8	16,3
10	13,8	14,8	15,3	16,8	18,7
12	14,3	15,3	15,8	17,3	19,2
14	14,8	15,8	16,3	17,8	20,2
19	15,8	16,8	17,3	19,7	21,7
24	17,8	19,7	20,2	22,7	25,6
27	18,7	20,2	20,7	23,2	26,1
30	19,2	20,7	21,2	24,1	26,6
37	20,2	21,7	22,7	25,6	28,6

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	211,3	232,9	253,7	290,9	351,2
5	230,2	256,5	281,7	327,7	399,7
6	252,4	282,7	311	363,4	446,7
7	260,3	293,7	324,6	382,7	475,3
8	278	316,3	354,3	417,3	525
10	324,9	369,5	416,2	497,4	625,8
12	347	400,4	451,3	543,7	715
14	371,6	432,8	491,1	596,2	788,3
19	434,3	511,1	587,2	747,9	973,7
24	517,7	635,1	728	901,6	1 211
27	549,4	672,7	776,7	967,1	1 306,2
30	603,8	714,8	829	1 040,1	1 433
37	684	818,3	956,7	1 232,9	1 678,5

Электрические параметры СКАБ 250КГнг(А)-HF-ХЛл

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	59,23	65,55	71,99	74,64	81,08	95,34	102,47	110,98	131,68	157,67	167,44	191,25	217,93
0,75	64,17	71,3	78,66	81,65	88,9	104,88	113,05	122,82	146,28	188,49	199,99	213,1	243,46
1	68,43	76,25	84,3	87,63	95,57	113,16	122,13	132,83	158,7	204,7	217,35	231,84	265,42
1,5	75,56	84,53	93,73	97,64	106,84	126,85	137,31	149,62	192,74	231,73	246,33	263,12	319,36
2,5	85,56	96,14	106,95	111,67	122,48	146,05	171,35	186,65	223,45	286,81	304,64	325,11	374,56

ТУ 16.К99-061-2013
